Dobrý den, mám před maturitou a ve skriptech ani na internetu není pořádné vyvětlení napěťového chrániče.. Všude je jen proudový chránič. Jediné co mě tedy napadlo je to že by se porovnávalo jestli to co vyjde a následně se vrátí tentokrát neporovnává proud ale napětí. Prosím o nějaké praktické vysvětlení. Předem děkuji
4x
Napatovy chranic je cievka zapojena medzi kostru spotrebica a uzemnovaci kolik v zemi. Ak napatie prevysi povolenu bezpecnu hodnotu, cievkou zacne pretekat vacsi prud, jadro pritiahne kotvu a ta cez prevod odpoji napajacie vodice.Inak ste pekne lenivy, hned prvy odkaz vylezie z guglu sk.wikipedia.org/...
Mám o tom mluvit 15 minut. Tudíž to co bylo na wikipedii rozhodě nestačí, dokonce to podle mě ani není dostatečně popsané pro někoho kdo si nedokáže představit jak to vlastně v praxi funguje. O takové vysvětlení mi šlo.
peter to napsal jednoduše jak to je... Za 15 minut nevím co by chtěli povídat, ještě třeba to, že to vše je v plastovém obalu... Zejména se chránič používal na Moravě a jako ochrana vminulé době ve výtazích...

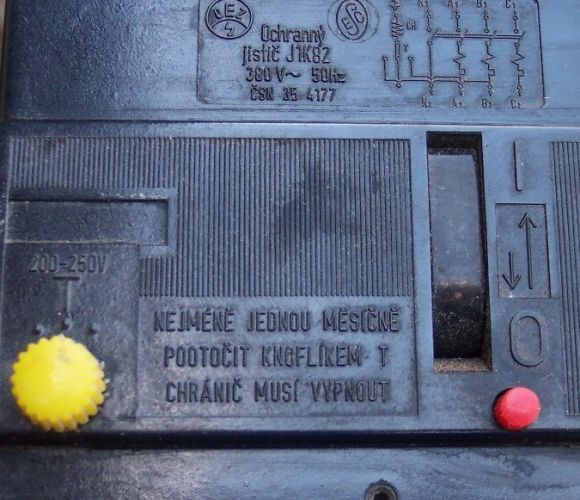

Abys měl představu jak vypadá, tak se podívej na obrázek. Tady aukro.cz/... byl na prodej. Myslím, že bude stačit, když budeš umět nakreslit schema, vysvětlit princip, znát dvě hodnoty (0,2s a 200 ohm), příklady použití (TN sítě, převozné prostředky), testovací knoflík, izolovaný vodič k zemniči, jako bonus dát příklad nefunkčnosti při přemostění cívky a máš za 1.
3x
Ochranné vodiče instalace nejsou uzemněny napřímo ale přes cívku napěťového chrániče. Objevýli se porucha v instalaci nebo na spotřebiči první třídy a dostane se napětí na neživé části tak chránič vypne a je to základní ochrana před nebezpečným dotykem neživých částí v síti TT.
U nás na Vysočině byly v každé vesnici sítě TT a v každém domě vedle elektroměru napěťák.
Nevýhoda napěťáku je že při bouřce někdy cívka byla zničena přepětím.
1x
Pro bezpečnou ochranu domovní sítě jse používá proudový chránič. ten ohlídá bezpečnou hodnotu proudu při svodu z fáze na zem.Při dotyku fázového vodiče.je bezpečný proud jen několik mA.smrtelná hodnota se uvádí 60 mANa tuto hodnotu se nastavuje ¨chránič.\\\
JABRAKA
přesněji se nastavuje proudový chránič většinou raději na 55mA(kvůli chronickým kardiakům), ale jinak se po tvůj příspěvek podepíše hodně elektrikářů...
jen tak dál
Jestli je to ironie, tak jsem to nepochopil. Ale Jabrakuv blábol rozhodně nepodepíšu. Jednak 60mA chránič jsem ještě neviděl a zadruhé, chránič nic neomezuje, jen velmi rychle vypne, je li reziduální proud vyšší než jmenovitý. Tazateli ještě dodám, že napěťové chrániče byly ve staré vojenské mobilní technice tj radary, rádia, světla atd.
0x
To na co se ptáš mi nic neříká.
Já znám proudový chránič a druhé zařízení je svodič přepětí.
Využití přepěťové ochrany je hlavně před vznikem škod při úderu blesku.
A pokud je to otázka k maturitě, tak jste to museli probírat ve škole nebo o tom musí být zmínka v učebnici.
0x

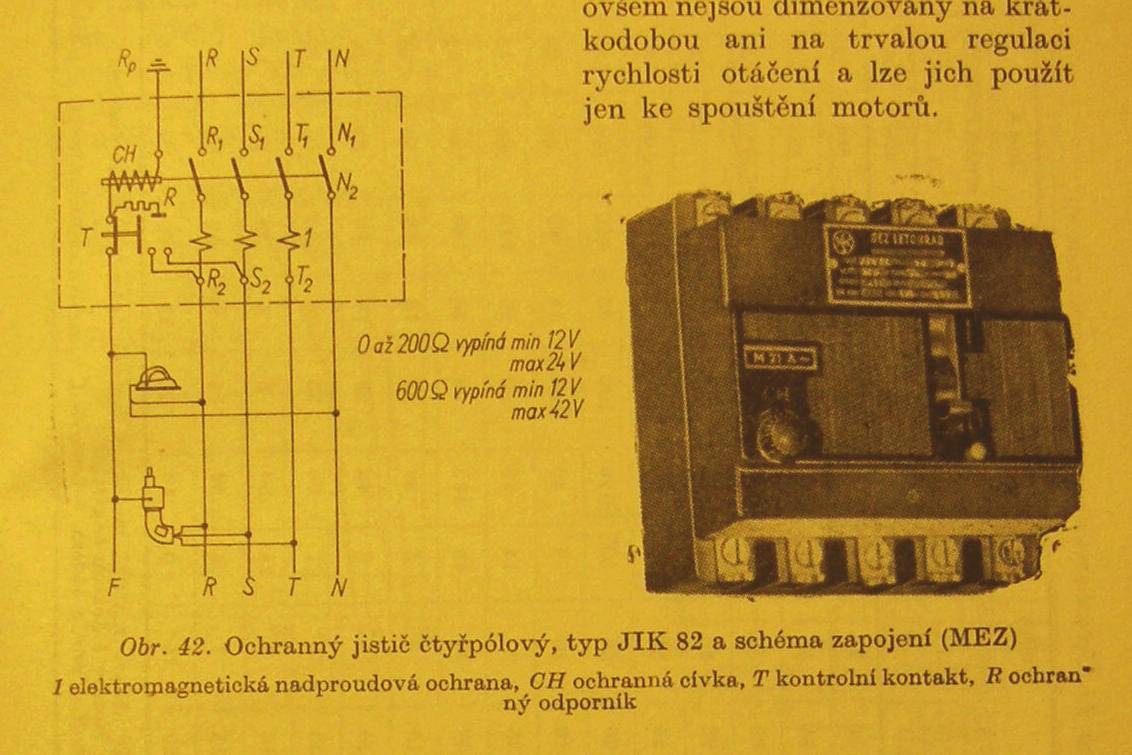

Tady máte schéma zapojení napěťového chrániče Typové označení našeho nejběžnějšího z OEZ bylo J1K 82.
U napěťového chrániče byl problém s tím že musel mít vodič, který ho spojoval s chráněným přístrojem důkladně izolovaně vedený, při náhodném či úmyslném spojení chráneného předmětu se zemí byla totiž vypínací cívka chrámiče překlenuta a chránič tím byl vyřazen.
Uzemnění tohoto chrániče mělo být daleko od ostatních uzemnění, nemělo na toto uzemnění být připojeno víc chráničů - při náhodném zavlečení napětí mohlo dojít k nechtěnému vybavení a vypnutí chrániče.
U proudového chrániče toto nehrozí a stačí mu i "horší" uzemnění
