Zapojení zdroje

Od: vlk63* odpovědí: 10 změna:
Dobrý den. Poradí někdo jak zapojit tento zdroj respektive kam zapojit fázi nulák a zemnění?
Zapojení zdroje





10 odpovědí na otázku
Řazeno dle hodnocení





hodnocení

4x
avatar mikihans
Taky to moc na zdroj nevidím. K čemu by na zdroji bylo relé? Nafoťte to pořádně. Nemá to nějaký štítek?



nikdo*
hodnocení

3x

Z tohoto pohledu to jako zdroj nevypadá. Pošli fotky zezadu, příp. s vrchu.



hodnocení

3x
avatar mikihans

Podle mě to bude nějaký typ termostatu. 24V je napájení (zda stejnosměrné či střídavé nezáleží, je tam usměrňovač), svorky Th slouží k připojení PTC termistoru a dle jeho teploty (odporu) bude spínat relé (kontakty 1, 2, 3). Dle potřeby se připojí spínací či rozpínací kontakt.

Bude to nastavené pevně na nějakou teplotu (odpor), protože nikde nevidím nějaký regulační prvek.


doplněno 30.05.21 14:43:

zároveň bude stav indikovat příslušná barevná LED.

Presne tak, 24V = napajanie, Th = snimac, 1 az 3 = rele. Zdroj to potrebuje externy, 24V striedavych alebo 24 * 1.41 jednosmernych. Mozete sa pohrat, namiesto Th zapojite premenny odpor a ked budete krutit gombikom, rele bude zapinat a vypinat. V principe to mozete hodit do kosa, z Ciny sa da objednat digi verzia s displejom za max 5 usd.

olinl
...souhlas s miki-dal bych bod. Externí napájení se dříve ve fabrikách (vlastně i dnes) používá ve střídavém napětí, je to jednodušší pro napájení více modulů a při výměně rozbitých/nefunkčních modulů.



hodnocení

1x

Tieto otazky mam rad, ziadne dalsie info, fotka o nicom ... co to ma cele robit? Ake to je zariadenie?

Bez dalsich fotiek nemozno nic poradit.



vlk63*
hodnocení

Já sám nevím co to je, jenom si myslím že by to mohl být zdroj. Štítek to žadný nemá. Dopiju kafe a půjdu vyfotit další fotky. :)



vlk63*
hodnocení

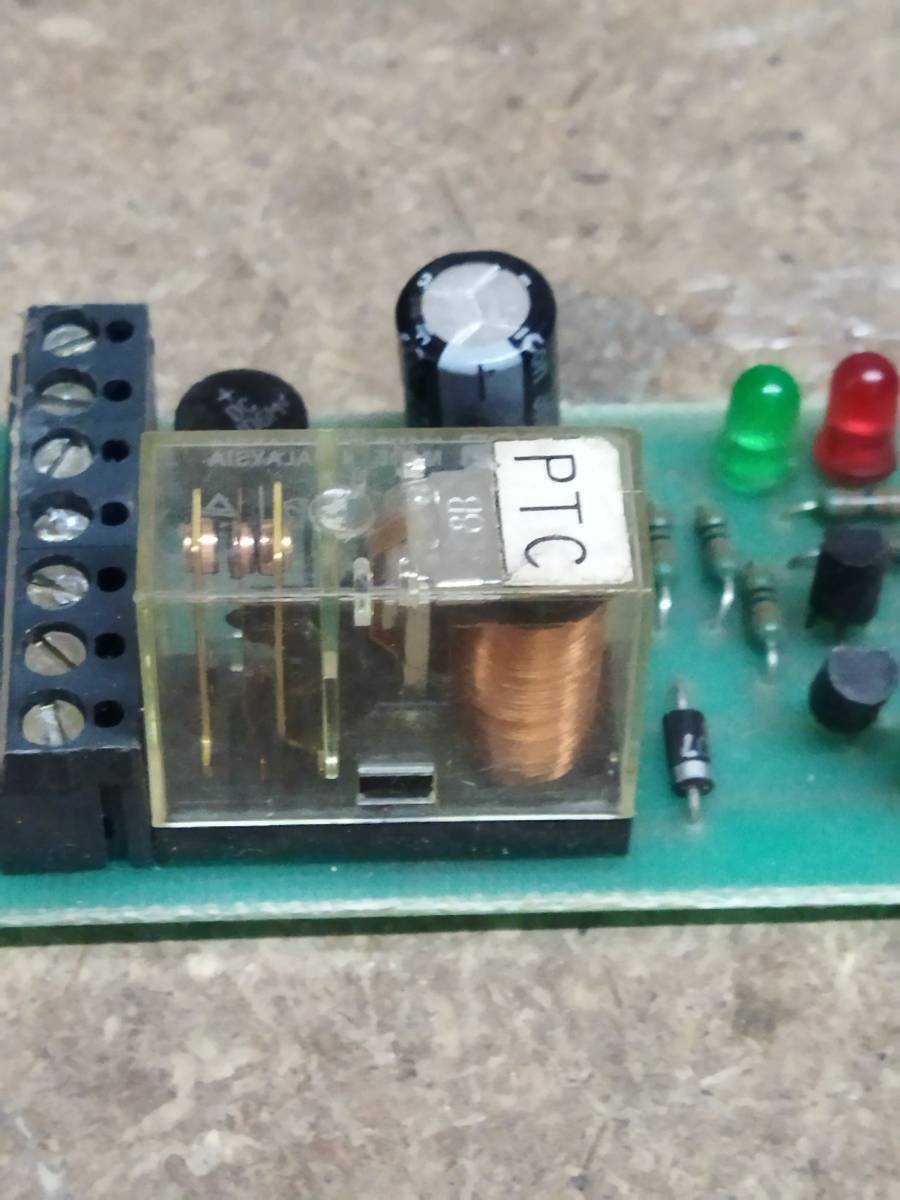

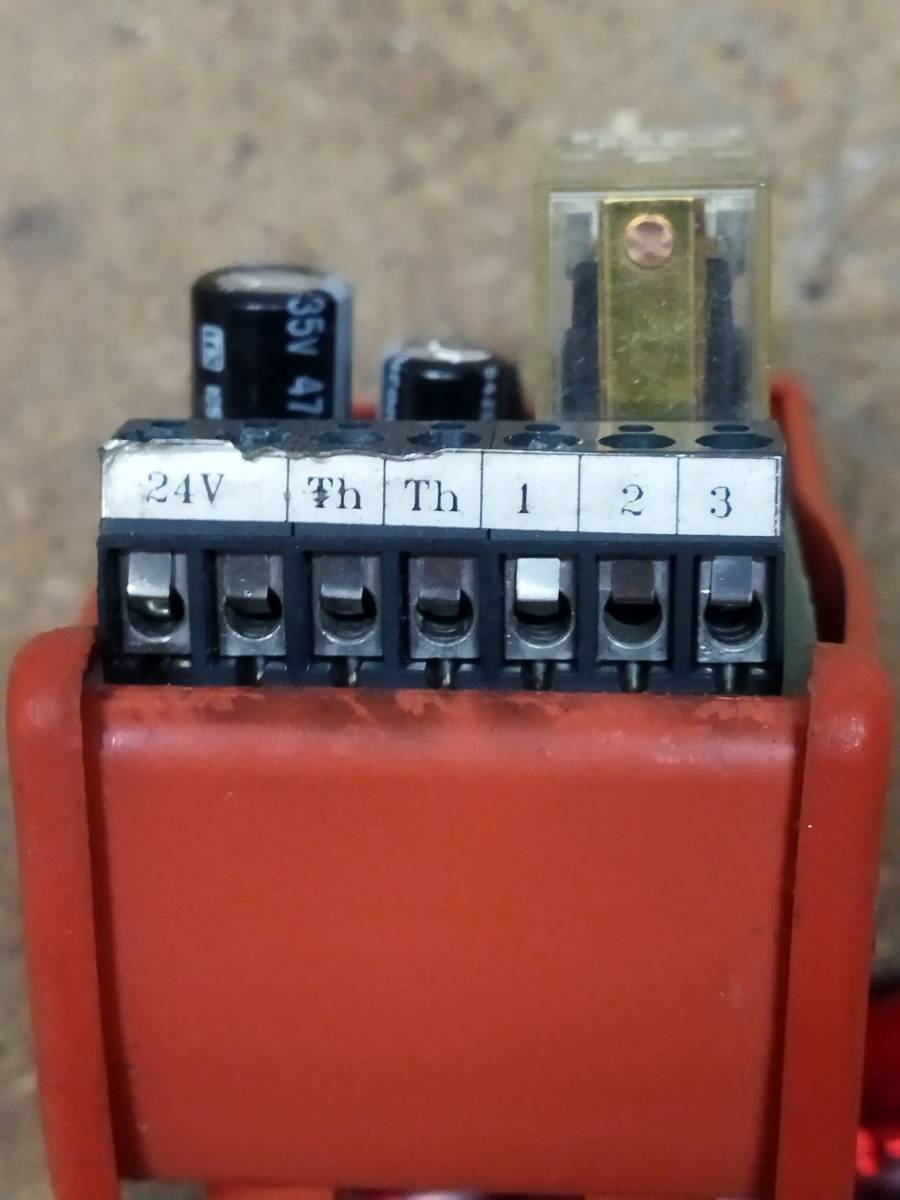

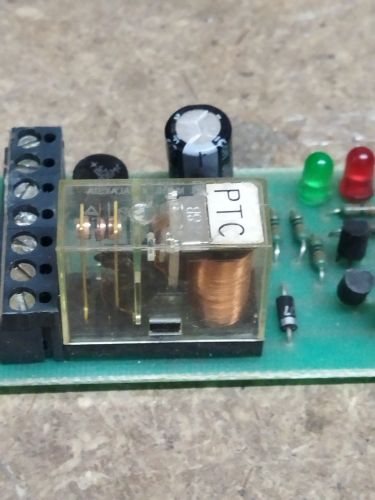

Tak jsem si všiml že to zdroj asi nebude protože to nemá trafo ale jenom relé. Jinak další fotky.



vlk63*
30.05.21 14:36
hodnocení

Zapojení zdroje #2

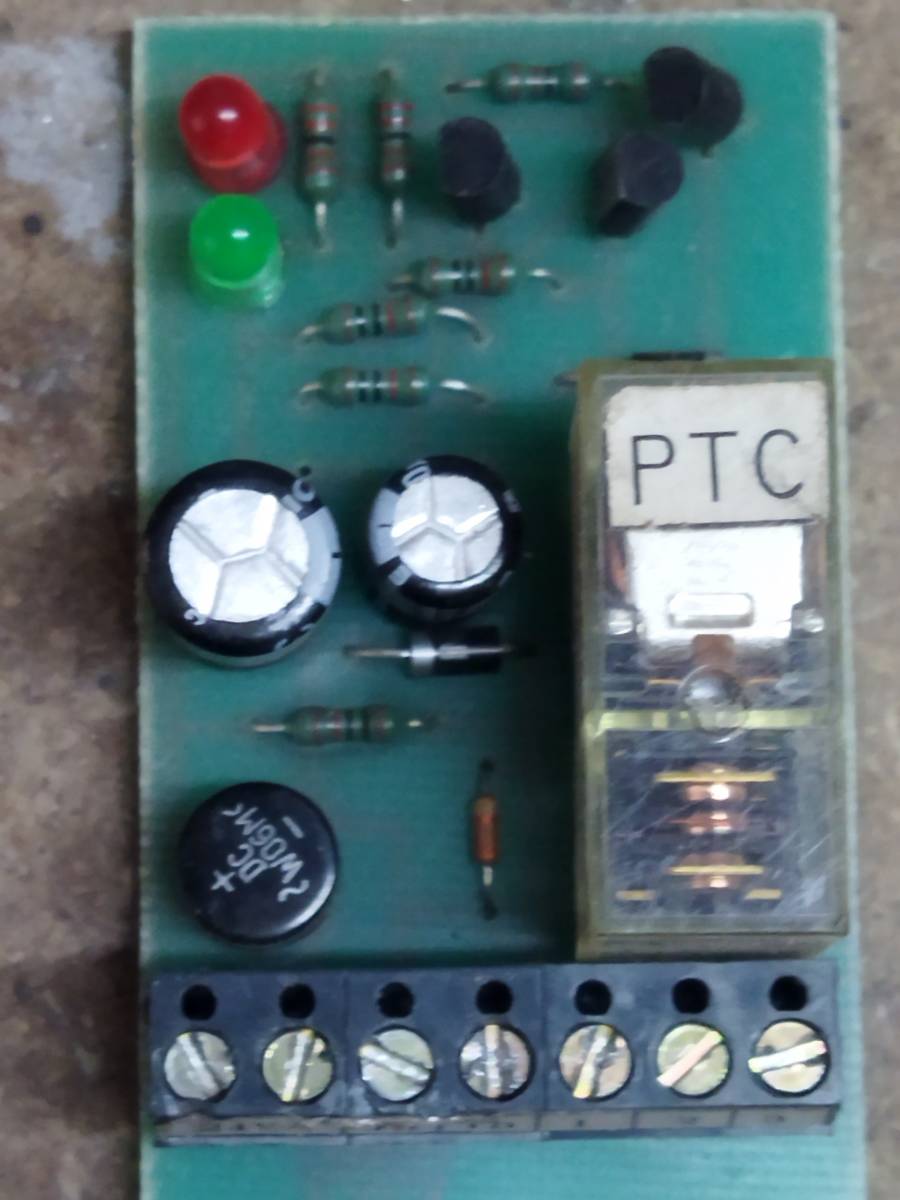

Zapojení zdroje #3
vlk63*
hodnocení

Díky všem za info a odpovědi.
