Solarni panel

Od: linlyc 21.04.21 08:40 odpovědí: 5 změna: 21.04.21 10:00

Dobrý den, měl bych dotaz jak lze sčítat napětí a proud solárních panelů? Lze vůbec sčítat napětí u solárních panelu? Mám to zapojit za sebou nebo vedle sebe.
Koupili jsme špatný panel a už nejde vrátit. Je 12V a chceme s nim nabíjet 12V baterii, takže chyba veliká v nepozornosti. Myslíte, že stačí koupit ještě jeden a zapojit je, aby se sečetli?



5 odpovědí na otázku

Řazeno dle hodnocení





kare

21.04.21 08:47

0x

Panely lze zapojovat sériově-za sebou (zvýšení napětí) i paralelně-vedle sebe (zvýšení proudu). (I kombinace)
Jaký máte regulátor?
Nebo se jedná o takový ten 20W panel (běžné nazývaný 12v) se svorkami přímo na autobaterii (bez regulátoru), který dává až 18voltů?
doplněno 21.04.21 09:21: PWM regulátor otevírá již při 8V, ale k nabíjení dochází až při napětí vyšší(z panelu) než je napětí baterie. (PWM umí napětí z panelu jen snížit).
MPPT regulátor je v tomto směru efektivnější a umí napětí z panelu zvýšit a dobíjet i při nižším napětí panelu než je napětí baterie. (MPPT zcela upravuje hodnoty dle potřeby)
Samotný panel monokrystal/polykrystal je tvořen z menších panelu spojených sériově i paralelně.
K dotazu, můžete spojit dva 12V panely sériově a vytvořit jeden 24V za předpokladu, že jejich umístění bude blízko u sebe (nesmí být jeden panel osvětlený a druhý neosvětlený). Pozor na napětí naprázdno !PWM regulátor při nabíjení 12V baterie snese maximálně 24V naprázdno z panelů!
Rád bych Vám poradil více, ale neuvidíte žádná fakta. Jen mám panel 12V (reálně může mít napětí na prázdno 21V a v zátěži 18V a je dostačující) a pak píšete nějaký regulátor...

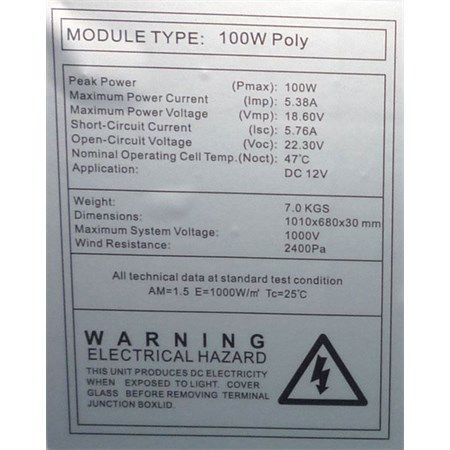

Pro představu vkládám štítek 12V panelu, který je dostačující k nabíjení 12V baterie při použití i PWM regulátoru.

[přidat komentář]



magdon®

21.04.21 08:51

0x

[?]

Napětí při zapojení do série se samozřejmě sčítá. Panely by měly být stejné (hlavně co se týká dodávaného proudu). Ovšem když použijete dva 12 V panely, budete potřebovat pro nabíkení 12 V baterie ještě nějakou regulaci. Výsledných 24 V by bylo moc.

[přidat komentář]



lynlic

21.04.21 08:53

Ano, to se jsem zapomněl zmínit. Máme regulátor pro nabíjení 12V baterie, takže snad reguluje od těch 13V.
Takže říkáte, že když je zapojim za sebou, tak se mi zdroj sečte a budu mít 24V nebo jste myslel, že se to dá běžně zapojit?

magdon®

21.04.21 08:57

[?]

Ano, budete mít 24 V a dá se to tak běžně zapojit. Jen pozor na dodržení polarity (+ jednoho panelu spojit s - druhého panelu, z volných svorek odebíráte proud).

ra20z®

21.04.21 10:00

12v je jmenovité napětí panelu, musíte zjistit jaké je maximální napětí naprázdno a jaké je maximální vstupní napětí regulátoru.
