Zdravím,
mám vydrátovaný rozvaděč pro topnou spirálu s termostatem.

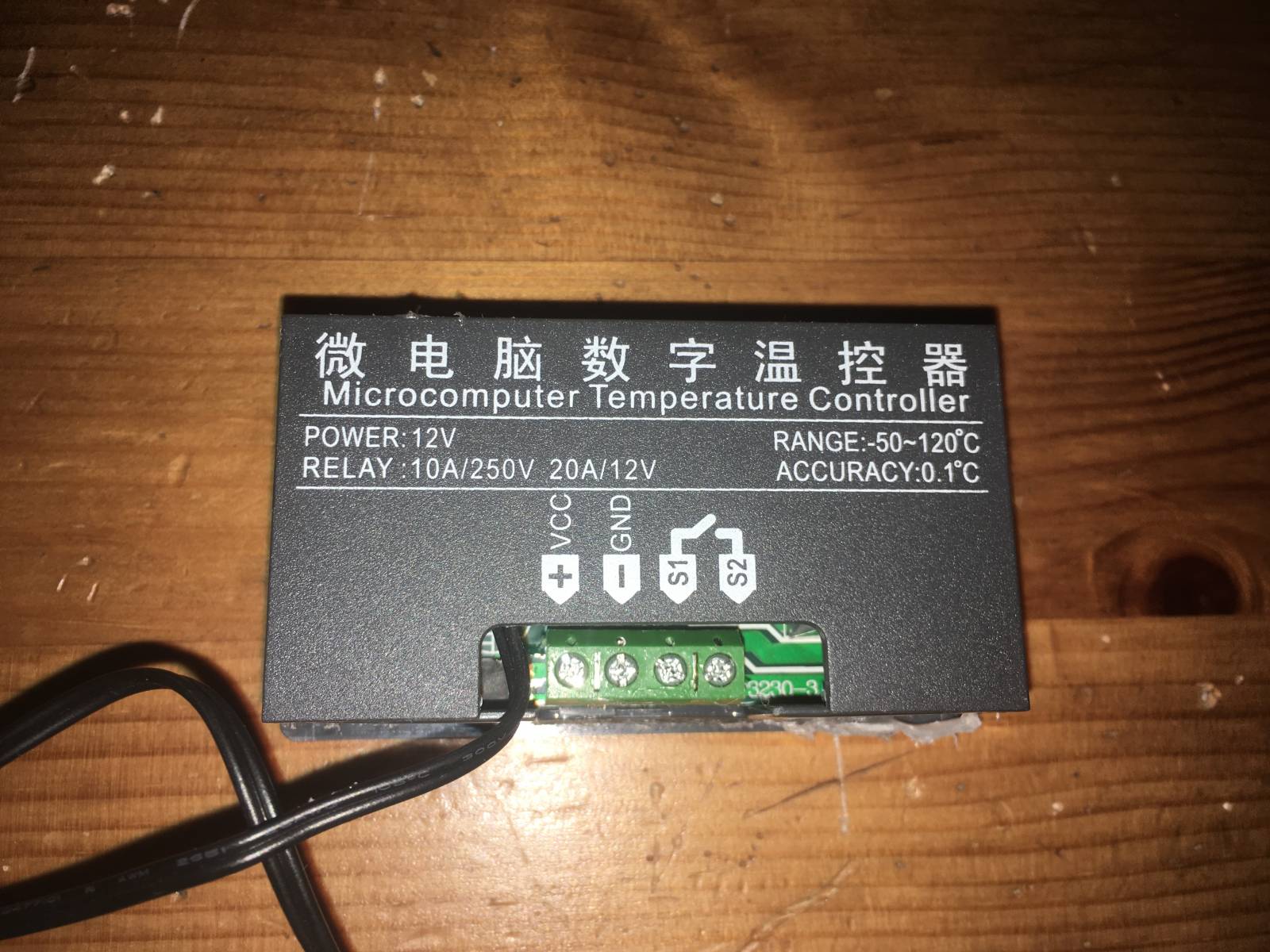

Termostat má SPÍNANÝ kontakt relé 250V/10A - 3A indukční zátěž.
Když termostat klesne pod nastavenou teplotu tak sepne kontakt, přes který je prohnána fáze na cívku RELÉ nebo STYKAČE..
Ve chvíli kdy sepne kontakt v termostatu, celý termostat lehne. Prostě umře. Co s tím?
Potřebuji spínat cívku stykače, na kterém je pověšena topná spirála.
3x

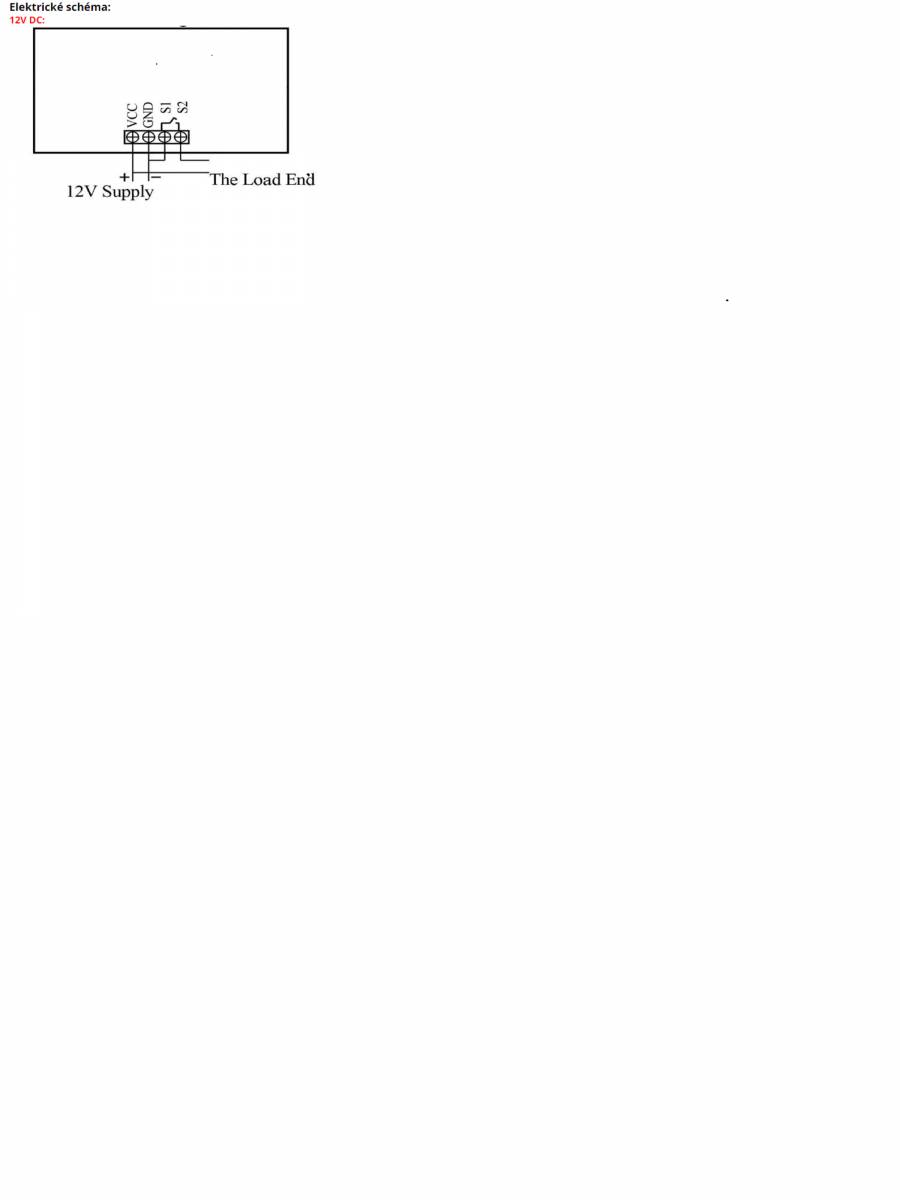

Vypadá to, že zapojení je trochu jinak...pokud to dobře chápu, napájíte regulátor 12V DC a na kontakty připojujete 230V AC. Je to tak? Pokud odpověď zní ANO, pak i "kontakt regulátoru je na 12V DC"; pokud zapojíte podle obrázku, bude to fungovat; ale se stykačem s cívkou na 12V DC. Nebo nový regulátor na 230V AC. Nebo oddělovací relé 12V DC a kontakty spínat stykač...vyberte si...
Jaké napájení, taková cívka spínaného výkonového členu...12V / 12V; 24V / 24V ; 230V / 230V

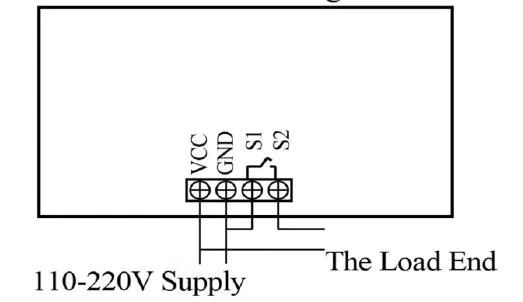

To ANO, ale podívejte na číňana, jeho zapojení při různém napájení...a kdybyste to měl správně, asi to nebude "padat"...nebo ano?...za zkoušku nic nedáte...snad
2x
A jak funguje ten termostat bez zapojení spínacího výstupního montaktu na cívku stykače? Nebo se jeho funkce po dostoupení zapínací teploty rovněž naruší? Zapojení vnitřního systému termostatu není galvanicky propojeno s výstupním kontaktem. Ten musí být absolutně oddělen od systému termostatu. Zkus odpojit cívku stykače od výstupu termostatu a pokud bude výstupní kontakt spínat a vyínat v závislosti na teplotě (měřit ohmetrem), pak není chyba v termostatu, ale někdě jinde.
Pokud by ovšem docházelo k výpadku funkce termostatu i v případě odpojení výstupu od cívky stykače, pak je nutné zkontrolovat vnitřně tišťák v termostatu, zda není vadná cívka výstupního relé termostatu, nebo i zkratovaná dioda připojená paraleně na cívku relé (ochrana proti indukčnímu "překmitu" při sepnutí relé). Případně zda zde není nějak propojen kontakt výstupního relé do systému. Což ale nebude, neboť by napětí 230V "oddělalo" systém termostatu.
Termostaty obdobného typu používám v mnoha aplikacích a zatím nikdy jsem s nimi neměl tento problém.
Ano, po odpojení cívky stykače relé spíná a termostat funguje, spadne vyloženě při sepnutí relé (tedy cívky stykače, nebo při rozepnutí), z čehož mi vyplývá prblém nějaké špičky, která se naindukuje a umrtví termostat.
Jen podotknu, že jsem ho zkoušel přímo na žárovce 40W, která ho taky položila. Tedy bez stykače.
Jedná se již o druhý kus a výsledek stejný.
0x
Tak tam je asi něco špatně zapojené, nebo špatná součástka... Lehne znamená jako že nesepne relé?
Při tak jednoduchém zapojení je celkem jednoducé chybu vypátrat ne?
Ano jedná se o termostat s kontaktem relé 250V/10A, 3A indukční zátěž. a když sepne fázi do cívky stykače tak lehne - tedy se prostě vypne.
Přemýšlel jsem ještě, že bych to vyřešil spínacím relé s optpčlenem, ovládaným 12V a spínaným kontaktem 230V 10A
Podotýkám, že se jedná už o druhý kus, který se chová stejně.
doplněno 08.04.21 18:44:
Na tom prostě není co zdupat při zapojení.
Zkoušel jsem ještě před stykač dát relé s cívkou na 230V, a spínat ho přes relé, ale výsledek stejný + jedno kazítko navíc.
0x
zkus na výstup připojit žárovku, takže na S1 přivedš fázi a z S2 ji odebereš, aha tak to tu už asi bylo...tak jedině stakač na 12V
0x
Je to zřejmě výrobní zmetek. Na tom přece není co řešit, pokud prokazatelně má sepnout relé s uváděným kontaktem a nespíná, tak je to zmetek a může se tam ani nevím proč zapojovat jakékoliv relé či stykač navíc. Jestli slovo padá znamená že přestává pracovat jako termostat, tak se to jenom potvrzuje.
0x
Ja by som overil tú antiparalenú diodu na relátku toho termostatu a pre istotu ošetril samotné napájanie. Ak to robí aj bez pripojenej záťaže je zrejmé že to robí samotný termostat sám sebe. Možno je niekde problém s nejakým rušením či už od relé alebo že je niekde v obvode osadená nejaká súčiastka z inou hodnotou než by tam patrila. Asi skusiť , ak je tam na vyhodnotenie a komparáciu teploty nejaký OZ alebo v podstate aj nejaký iný (integrovaný obvod) skúsiť mu vyšetriť kde má napájanie a pripojiť mu tam nejaký keramický 100nF kondík na odrušenie .
0x
no jo a máme jasno? podle zapojení je tady dáno, že výstupní kontakty jsou odvozeny od napájecího napětí Termostatu...takže stakač musí být na 12V, nebo relé či co tam máš...
Pořád je S1,S2 jenom kontakt, zapojit si ho můžeš jak chceš... V podstatě na jakékoliv napětí... Třeba i na 24V, ale musíš dodržet napájení 12V co je na štítku... Tedy vůbec nemusí být spojený s napájecím zdrojem... Osobně to vidím na špatnej kousek...
no mně z toho nákteru vychází, že je jeden kones spojen s napájením...možná jsem to nepochopil správně a to napojení je externí..nikoliv uvnitř..
