Jen vy víte, jak máte obvod omezení proudu a jeho indikaci zapojené. Indikátor zřejmě snímá nějaké napětí, které ho rozsvěcí.
0x
Zjistil jste příčinu první závady a odstranil? Podívejte se ještě jednou na vaše zapojení, jestli máte všechno správně zapojené, jestli někde není zkrat mezi spoji kde nemá být.

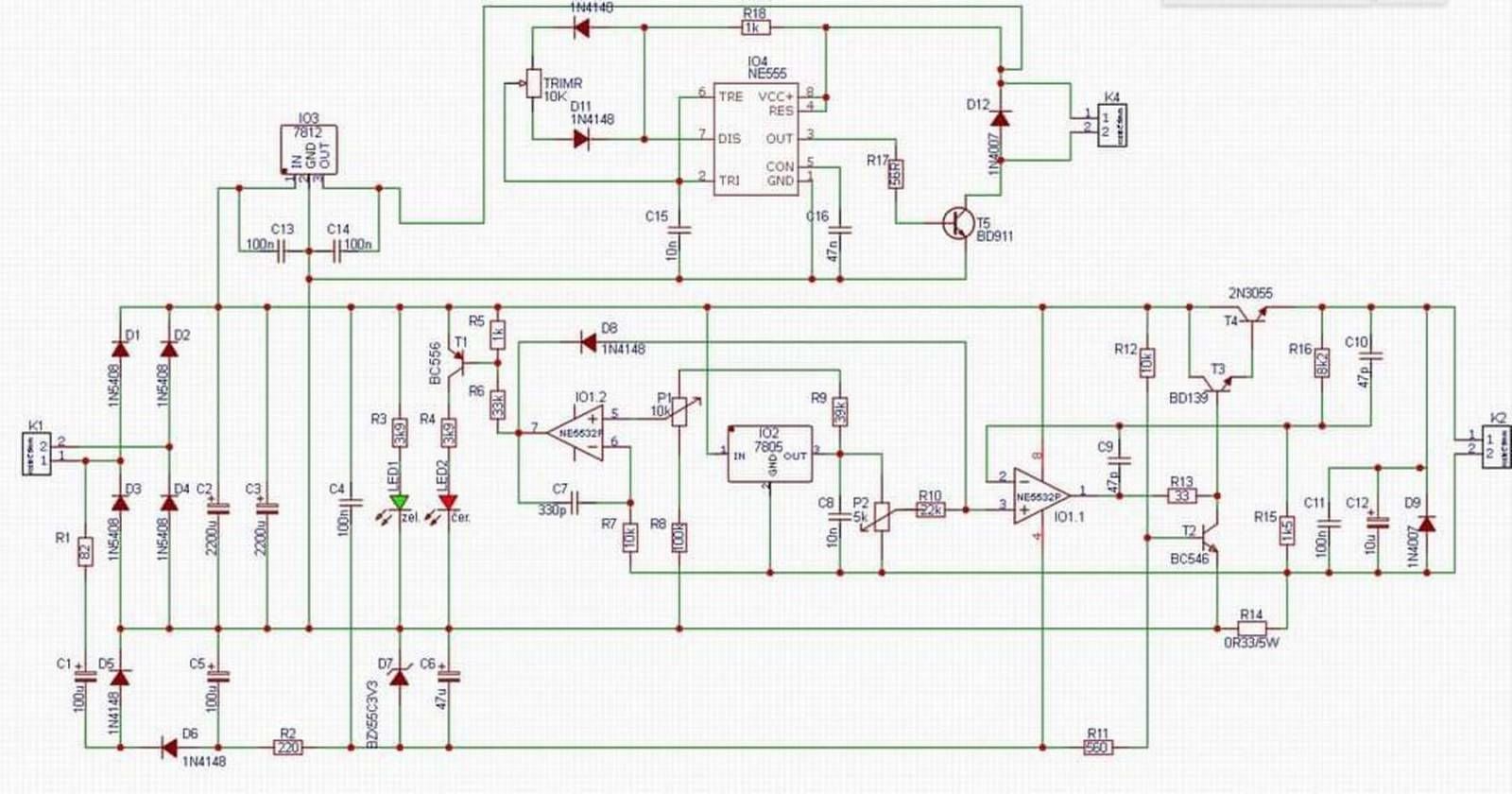

Co se týká potenciometru P1, podívejte se na výstup 7805 (a zároveň přívod na P2), kde je napětí 5 V. Toto napětí se přivádí přes rezistor R9 na kraj potenciometru P1, druhý kraj jde přes rezistor R8. Potenciometr je mezi nimi. Zkuste změřit napětí na jezdci potenciometru při otočení do jedné i druhé polohy, jestli se něco mění. Toto napětí se přivádí na vstup operačního zesilovače.
doplněno 21.03.21 19:52:
Podívejte se do rozpisky, jaká má být hodnota rezistoru R8, na schématu je to špatně čitelné. Potenciometr P1 je zapojený mezi dvěma rezistory R8 a R9 a tak se napětí na jezdci mění jenom v určitém rozsahu daném poměry tomto děliči napětí.
0x
Musite pochopit princip cinnosti podla schemy a podla toho hladat chybu :
Na odpore R14 vznika prechopdom prudu cez zataz ubutok napatia. Ten porovnava IO1.2 vo funkcii komparatora s napatim na P1, tam sa nastavuje prudove obmedzenie. Cize na merajte vystup IO1.2 pri roznych odporoch zapojenych ako zataz a pri roznom nastaveni P1, ci preklapa.
