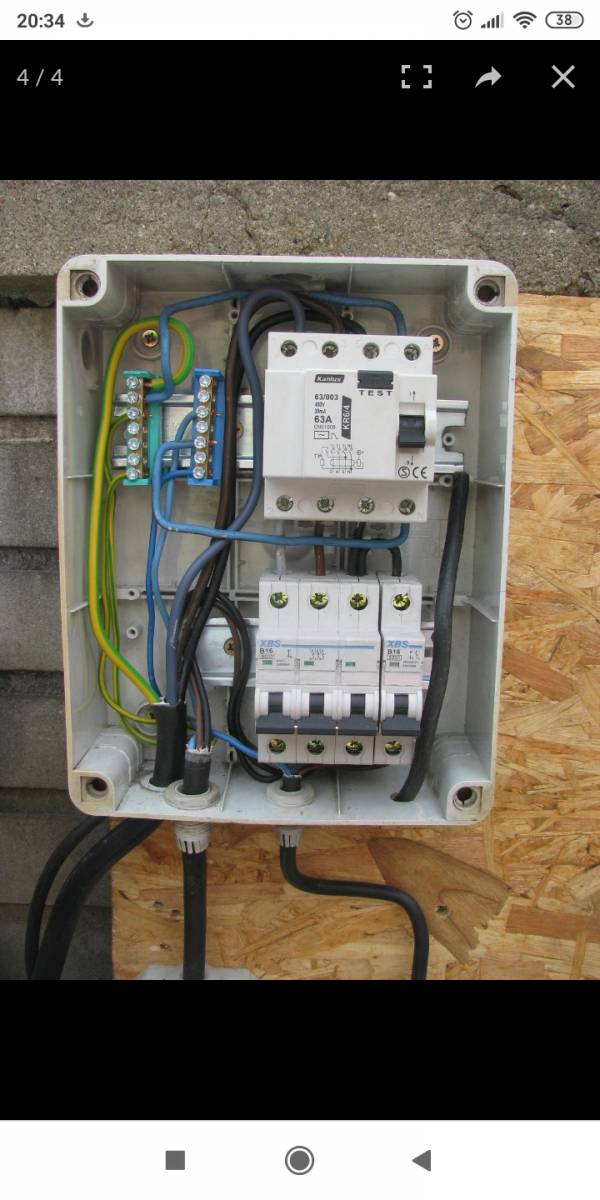

Pracovní rozvaděč- propojení PE a N můstku

co myslíte, dělal to někdo s "50", nebo kutil?

Kutil, zedník, atd...

Tykej mi

Co je správné a chválihodné je pracovní proud chrániče. Je dobře naddimenzovaný a zvolený 63A a pod ním 3x16A + 1x16

Ale z té 1x16 se mi zdá, že vede CYKY 1,5... no raději už nekoumám dál, nebo toho najdu víc...

Měl by tam být 1x10 k vůli té CYKY 1,5 (porovnávám 1,5 a 2,5 mezi sebou na svorkovnici od oka).

V každém oboru se najde nějaký příštipkář, co svému oboru dělá ostudu, ale zde se mi nedaří věřit tomu, že to dělal kvalifikovaný pracovník. Dle mého názoru zase jeden poučený laik a nebo nepoučený?

Pokud jsou pouzity minimalne 2,5 mm2 vodice, tak neni podstatne, ze privod je "tlustsi".

Jak je co zapojeno resp. kam a proc vede z fotky nerozpoznam, to by byla spekulace.

Kanluxe pouzil bud kutil anebo elektrozednik narychlo z OBI, elektrikar by nechtel na tohle drzet zaruku a v zaruce to jezdit opravovat.

Ps: ohledem spojeni PE a N zalezi, kde je bod rozdeleni.

Na chranici, vsimnite si modry vstup do chranica a potom skupinu modrych spojenych s vystupom z chranica.

Není náhodou bod rozdělení na žlutozelené svorce na DIN liště? N jde pak do chrániče a z něj na N DIN svorkovnici pro spotřebiče.

Od spotřebičů jde PE na žlutozelenou DIN svorku PEN.

Je to tedy prasárnička, ale věřím, že to funguje.
