Zajímalo by mě pokud by byl elyt špatný nebo vyschlý, tak co bych měl naměřit?

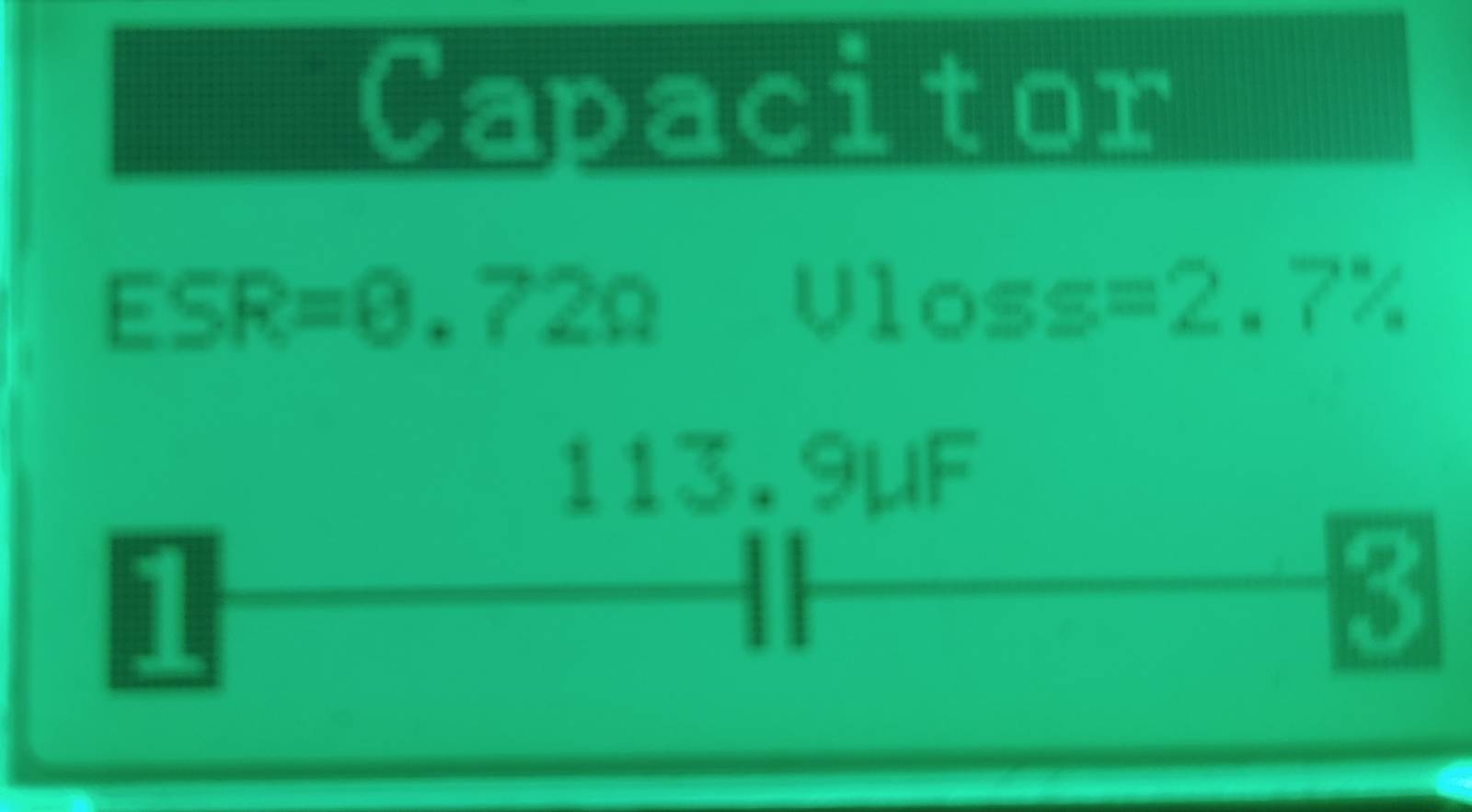

Pak mi tam psalo " V loss " 1.2.% co to znamená? Díky za zodpovězení
0x
Nahradna schema realneho kondenzatora je idealna kapacita v serii s odporom. Indukcnost teraz neriesime.
Ten univerzalny merac dava priblizne vysledky. Vloos je zrejme ubytok napatia na tom odpore voci celkovemu napatiu na kondenzatore. Pre kazdu kapacitu a typ kondenzatora je nejaka hodnota ESR, ktora uz poukazuje na starnutie. Kondy su rozne : bezne, dalej potom specialne, navrhovane tak, aby mali nizky ESR. Tiez podla technologie vyroby sa lisia : hlinikove, tantalove ...
0x
Citace: Očekávaná hodnota ESR z velké části závisí na hodnotě kapacity a charakteristice napětí kapacitátoru, ale také závisí na teplotě a dalších faktorech. Některé kondezátory jsou vyrobené tak, aby měly nízkou hodnotu ESR, zatímco ostatní běžné levné kondenzátory, na kterých tolik nezáleží mají obvykle větší, ale stále přijatelné hodnoty ESR
Na straně 5 Návodu k ESR měřiči je tabulka s přibližnými hodnotami odporu v závislosti na kapacitě a provozním napětí kondenzátoru. Takže se podívejte do tabulky a porovnejte s vašimi naměřenými hodnotami.
Hezké vysvětlení a popis ESR měřiče publikoval Miloš Zajíc v časopisu Praktická elektronika A Radio č. 2/2003 na straně 20.
Pokud by byl kondenzátor špatný, bude ukazovat ten můj měřák asi menší kapacitu než by měl mít nebo ho vůbec nerozpozná?

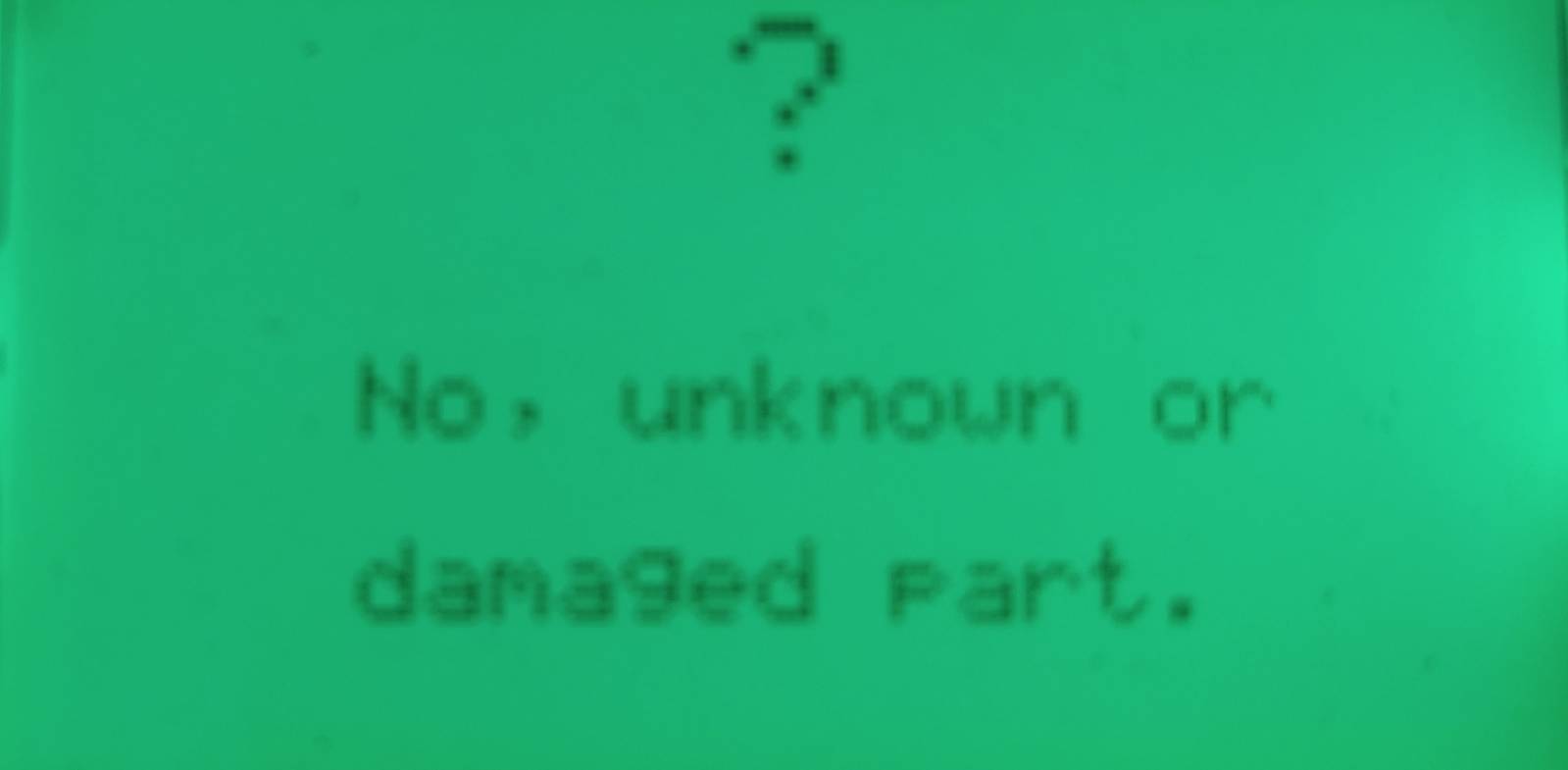

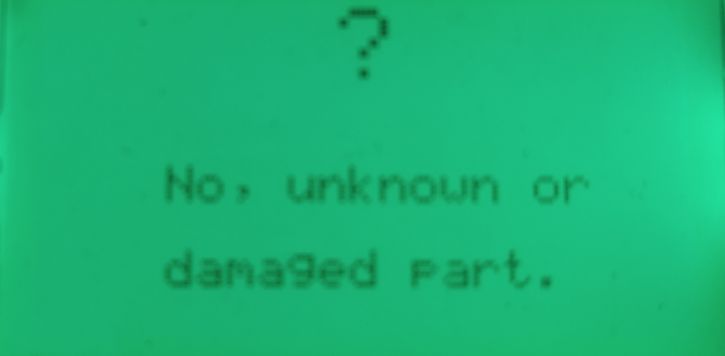

Už jsem ti to psal. Když bude úplně špatný, nenaměříš nic, nebo ho to třeba detekuje jako odpor apod., ale může mu naměřit i malou kapacitu (neukvapovat se, elektrolyty mívají toleranci snad i 20 %, takže o něco menší kapacita nemusí znamenat poruchu). Ale dneska se častěji "rozbije" kondenzátor (elektrolyt) tak, že se zvětší jeho ESR na takovou úroveň, že kondenzátor přestane zvládat svou funkci v obvodu a zařízení proto nefunguje, přitom kapacita zůstává pořád dobrá.
