Zdravím. Potřebuji poradit v čem jsou rozdílné měniče napětí a jejich použití, Potřebuji z autobaterie dostat napětí 400 volt. Chtěl bych to řešit zapojením baterie 12 V. - měnič napětí 12/250 V. - měnič frekvence 230/400 Volt. Výkon cca 200-300 Watt.
Mám 300 Watt měnič napětí ( bez označení firmy, pouze O/P : VAC/50Hz, 300Watt) na který, podle výše uvedeného, chodí asynchroní 3fáz. motor 200 Watt bez problému, a druhý měnič napětí Euromate GmbH art. 460253 Variolux S/N 611374, 12/230V/50Hz, na který chodí např. flexa, vrtačka - tedy komutátorové motorky, ale při zapojení frekvenčního měniče tento měnič napětí hlásí tento poruchu a asynchroní motor je bez napětí.
Jaké rozdíly jsou v měničích napětí co se výstupu týče i když jsou oba značeny 230V/50Hz?
Díky za vysvětlení. Tom.
doplněno 16.02.21 19:28:

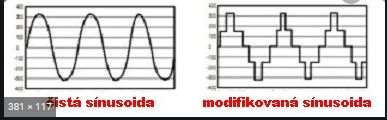

Ještě doplnění - jaký rozdíl je mezi čistou sinus a modifikovanou sinus?
2x
Všechny levnější měniče 12/230v mají na výstupu obdelník a jsou to docela mněké zdroje napětí, 300W může znamenat maximální výkon a nedokáže dodat dostatečnou energii pro pro rozběh 3f měniče.
2x
Nechapem tie zmatene pojmy. O co tu ide? Motor je trojfazovy, asynchronny? Vasa predstava je : aku -> menic 12V jednosmerne na 230V striedave -> frekvecny menic s jednofazovym vstupom a trojfazovym vystupom?
Ak ano, potom mate problem vo vykonovej rezerve. Vy na vstupe frekvecnheo menica nemusite mat sinus, prva vec je tam totiz usmernovac a kondenzator, potom nasleduju spinacie tranzistory pre kazdu fazu na vystupe. Nez budet kupovat drahe komponenty s vacsim vykon, je otazka, ci nema vyznam :
- prejst na elektrocentralu na benzin (tu tiez na motor povedzme 300W potrebujete kvoli rozbehu centralu aspon 1500W)
- vymenit v zariadeni pohon za jednosmerny motor na 24V - 48V a podla toho nakupit olovene aku
Mate spocitane, aky prud to bude brat z akumulatora po zohladneni vsetkych strat?
0x
Řekl bych že tvoje zásadní chyba je, že používáš měnič frekvence a chceš od něj i změnu napětí. Jenomže když do měniče frekvence pouštíš na vstupu 230V, tak na výstupu z měniče je taky pouze 230V (akorát třífázových).
Takže asi musíš upravit zapojení elektromotoru tak, aby mohl fungovat na 230V, pokud je tak vyroben.
0x
Pokud jsem to pochopil dobře, tak chceš ze 12V zapojit měnič na 230V a z něho pak měnič frekvence ..
Nejde to proto, protože má i ten měnič frekvence velký nárazový proud. Chyba se odstraní tak, že ten měnič na 12/230V je potřeba aby měl cca 1500-2000W. To je prostě odzkoušeno! Jak na chladničce, tak na motoru co má tvrdý rozběh. Frekvenční měnič má na vstupu velké množství kondenzátorů a je to celkem i velký proudový náraz..
0x
Podme pocitat : motor 200 - 300W. Ucinnost toho celeho sialeneho retazca menicov nech je 80% a to som optimista.
Motor dajme na stred : 250W. Prikon je teda 312 W. Z 12V aku to vezme minimalne 26 amperov, v reale 30 a viac. Ako dlho to vydrzi?
Chyba tu informacia, co pohana ten motor, mozno je riesenim spravit to cele kompletne inak a na inom principe.
