na časovém spínači pod vypínač, který je určen pro spínání světla a ventilátoru je psáno:
Odporová zátěž 15 W až 200 W
Induktivní zátěž 15 VA až 100 VA
Jak to mám prosím chápat? Odporová je obyčejná zárovka a induktivní je ventilátor?
Díky
2x
Odporová zátěž jsou vesměs topné spirály bojlerů nebo přímotopů.
Induktivní zátěž je třeba pračka (motory)
doplněno 03.04.21 17:39:
hiawata
Zeptám se, stykač pro spínání topného tělesa 2kW by měl mít označení AC -1 nebo AC -7a nebo můžu použít oba?
Topná spirála je čistě odporová, použij co máš, nebo co je levnější, samozřejmě musí mít daný proud.

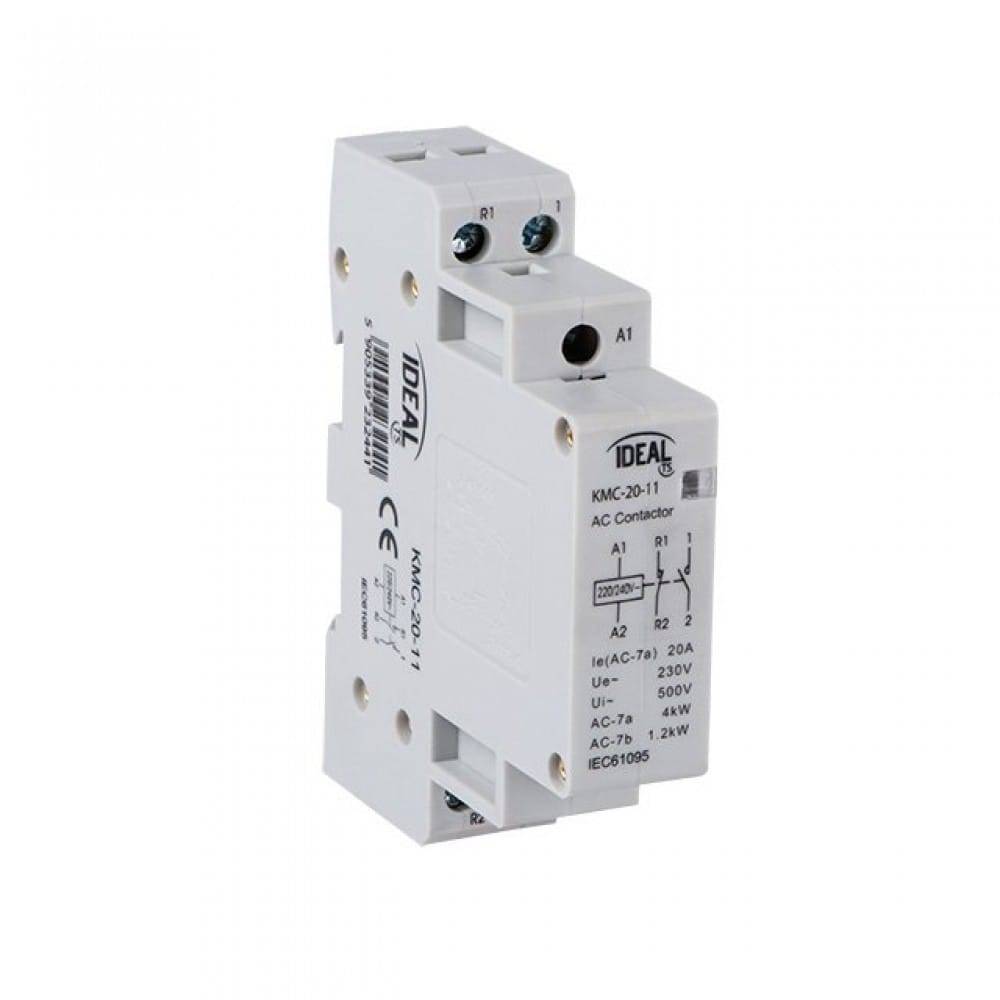

Potřebuji to na spínání tělesa v udírně 2kW, chci použít sykač 1fázový, 230V, 20A, AC-7a, 4kW. Jeden elektrikář tvrdí že tento je nevhodný, že to není stykač že jeto relé a že nemá dostatečnou zhášecí komoru.
Má to dané parametry a používá se to zcela normálně, je to určené na takové spínání. Zejména když to je činná (odporová) zátěž! Horší je to s vypínáním indukční zátěže, tam je větší snaha při vypínání vytahovat mezi kontakty oblouk... Proto je u indukční zátěže udáván nižší proud...
Je jedno zda je to stykač, či relé , nebo třeba SSR relé... Důležité je to, aby to bylo dimenzované na daný parametr a to je! Můžeš mi věřit .. 40 let dennodenních zkušeností v průmyslu...
1x
Motor s rozběhovým kondenzátorem...
Zátěž je to takové, že by se muselo měřit, zda je zátěž větší indukční, či kapacitní, nebo zda se třeba nedostane účinník na číslo 1 což by znamenalo že je vyrovnaná a to by se třeba chovalo jako zátěž odporová..
Ale výrobce udává indukční proto, ne že vektor napětí předbíhá před vektorem proudu, ale proto, že indukční zátěž jako cívka, tlumivka atd. indukuje při vypínání napětí, které je několikanásobně vyšší s opačnou polaritou... A to způsobuje vypalování kontaktu. Takový kontakt vzduchového časovače měl propálený kontak a spínal pouze stykač. Druhý co spínal 2kW žárovek je jako nový...
Ještě jsou i jiné druhy zátěží, když to tak pěkně rozebíráme?
Kapacitní zátěž.
Zátěž je to takové, že by se muselo měřit, zda je zátěž větší indukční, či kapacitní, nebo zda se třeba nedostane účinník na číslo 1 což by znamenalo že je vyrovnaná a to by se třeba chovalo jako zátěž odporová..
Ale výrobce udává indukční proto, ne že vektor napětí předbíhá před vektorem proudu, ale proto, že indukční zátěž jako cívka, tlumivka atd. indukuje při vypínání napětí, které je několikanásobně vyšší s opačnou polaritou... A to způsobuje vypalování kontaktu. Takový kontakt vzduchového časovače měl propálený kontak a spínal pouze stykač. Druhý co spínal 2kW žárovek je jako nový...
0x
To znamená že činný výkon je rezistivní zátěž a jalový výkon induktivní nebo kapacitní (lépe řečeno jejich algebraic ký součet).
Alternativně to lze představit, že spotřebič je superspozice dvou spotřebičů - odporu, kde hodnoty proudu jsou fázově shodné s napětí a druhého spotřebiče, kde je fáze proudu o +/-90% stupnu posunutá a tedy "nic neohřívá"
