Potřebuji spojit 2 koaxiální kabely.

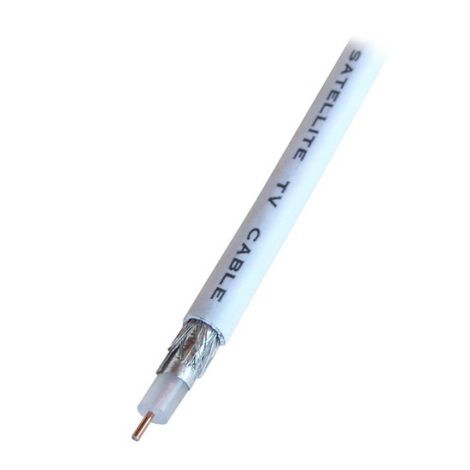

1 koax má tvrdý drát a 2 koax je licna.

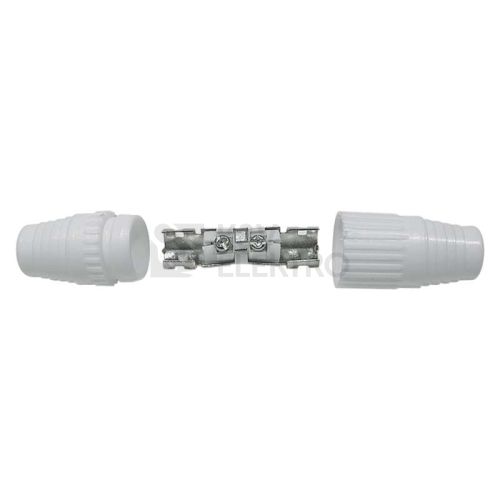

Prodávají se na to svorky viz obr.
Mohu místo této svorky použít páčkové Wagovky? Dráty dám do jedné svorky a stínění zkroutím a dám do druhé svorky?
Bude nějaký rozdíl v kvalitě oproti originálu?
1x
"Waginy" určitě ne, je třeba zachovat koaxialitu kabelu. Co se týká nežádaného útlumu signálu, nejlépe na tom jsou "F" konektory a spojky...
Ideální by bylo to nahradit kabelem bez spoje...
To je pravda, už jsem koax viděl jako kabel ke zvonkovému tlačítku. Frekvenci 3x denně by asi ztráty přes waginu nevadily...
... ale nějak předpokládám, že dotaz je na TV signál...
Tedy moc by mě zajímalo který koax nemá stínění? Když v principu se jedná o souosý kabel s vnitřní a vnější žílou. Ovšem možná jsem zaostal, přeci jen jsem z elektrotechniky maturoval již před mnoha desítkami let a mezitím doba pokročila.
Možná budu za blbce ale pokud to dám do wagovek tam tam přece bude úplně stejný kontakt jako když to dám do jakékoliv jiné spojky. Bude to v krabici takže to nebude vidět ani se to nevytrhne.
Signá o vysoké frekvenci se kabelem šíří jinak. Kontakt to mít bude. Akorát na svit žárovky nebo zvonění zvonku.
Signál se šíří vodičem odrazy. Na wagovkách se zatlumí. Nebavíme se o kontaktu nebo odporu vedení. Bavíme se o šíření VF vln.
Ano, sorry, trošku jste "za blbce", televizní signál má trošku jiné vlastnosti, než když si gumičkou zapojíte žárovičku na plochou baterku...
... ale klidně to zkuste...
VF prud sa siri uplne inak nez nejakych 50Hz k ziarovke. Nastudujte si tieto veci : stojate vlnenie, odraz , impedacne neprisposobenie, utlm zavisly na frekvencii povrchovy jav atd atd
Ono to dokonca moze fungovat bez spojenia tieneni a pri tesnom priblizeni strednych vodicov. Aj s wagovkami to bude fungovat, ked je silny signal, len to je take riesenie ruskeho muzika z tajgy.
A to ste este nevideli VF vlnovod, kus rury a prenasa to vykon ...
0x
Pokud odvedete dobrou práci, tak ta spojka na prvním obrázku bez problémů vyhoví a též útlum bude minimální.
WAGO svorky určitě ne, proti použití F spojky mluví ta licna v jednom z kabelů. Měla by totiž tvořit "samce", což je u licny problematické až nemožné.
Nepředpokládám, že takto chcete přenášet kmitočty nad TV pásmy, tzn. nad cca 1GHz. A uvědomte si, že budete přenášet vysoké kmitočty, takže ty WAGOvky nejen způsobí útlum, ale i zákmity, odrazy a podobné nesmysly, které pak budou dost ovlivňovat kvalitu TV signálu!
tak si tu licnu pocínuje. Obecně licnový koax je jen pro účastnické propoje. Je to z hlediska VF vesměs šmejd s nekvalitním dielektrikem. Málokterá licna je kvalitní u coaxů.
Navíc se ty waginy blbě stíní...
... mimochodem, i dobře smotaná licna lze jednorázově nacpat do F spojky a funguje to...
Tak potom namiesto licny tiez kvalitny koax s pevnym vodicom, spoj cez f konektory na druhej strane skrutkovaciu koncovku do TV. Licna ma zmysel, len keby sa s tym malo vela hybat, TV nebude ten pripad. Dalsia vec, ktoru VF kable nemaju rady su ostre ohyby, pozor na minimalne polomery.
Spoj to normální koaxiální spojkou a moc nad tím nepřemýšlej. Kvalitu kabelu ani tak nedělá zda je to licna či pevný vodič, ale jeho dielektrikum a to je zpravidla zase spojené s průřezem/průměrem kabelu... Nevím co s tím vedeš, ale až na výjimky jsou signály naopak až ze zesilovačů a různých posilovačů vedení až moc zesílené, tak, že to nebude asi ani vadit. Jinak to je legální spojka určená ke spojení a není to neobvyklé.
