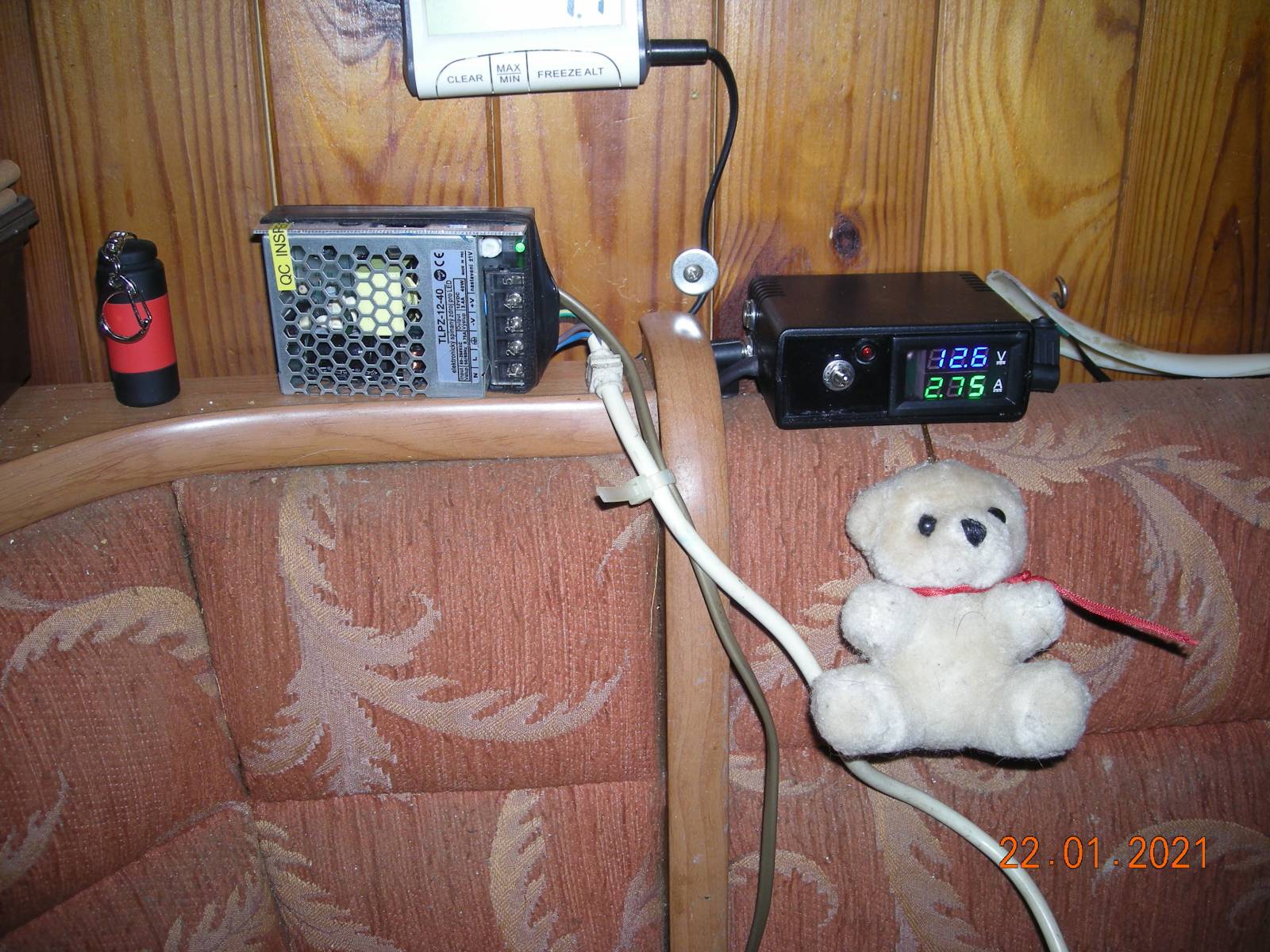

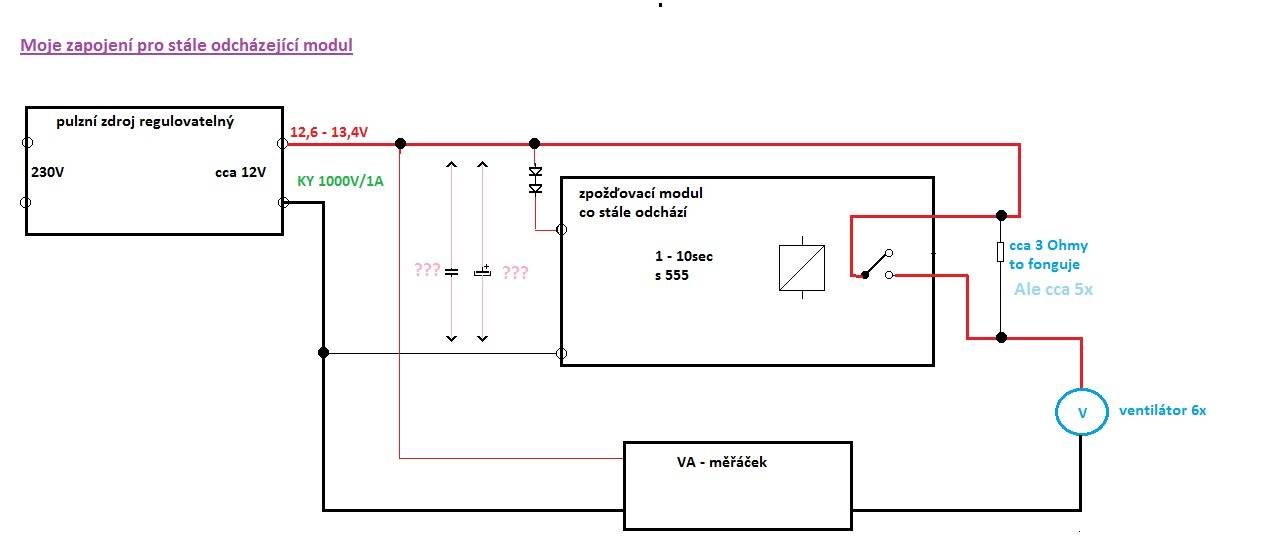

Dobrý den...dobří lidé, prosím pomozte nešťastníkovi! Posílám spousty obrázků i schema mého zapojení, abych vše jen nepopisoval. Pulzní zdroj 40W (je vidět na foto), který je nastavitelný na vyšší napětí než je 12v – což mi zvyšuje účinnost 6ti ventilátorů (a vůbec jim nevadí 13,5V a krásně odsávají) to sice krásně zvládá a ani se moc nehřeje, ale problém je v tomto: zdroj nezvládne prvotní špičku rozběhu všech ventilátorů. Takže několikrát vypadne na ochranu než se mi ventilátory roztočí. Vyřešil jsem to odpory s překlenovacím vypínačem. Takže jsem zapnul 230V do zdroje a po cca 1vteřině přepnul vypínač na zkrat až se prvotní špička rozběhu zmenšila. O.K. to fungovalo, jenže jsem už třikrát zapomněl přepnout do zkratu odporů, ty se po chvíli rozpálili do běla a já propálil na třech místech lavici....byl jsem inzultován od paní domácí.

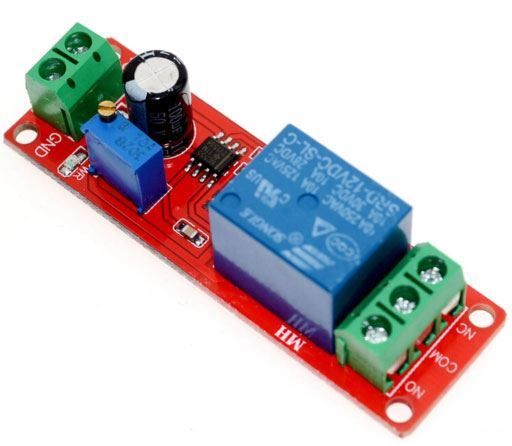

Tady na poradně jste mi poradily zpožďovací relé s časovačem 555 a já si objednal hned 2 kusy. Super, to také funguje perfektně, ale bohužel cca 5x. Pak modul odejde a spíná okamžitě. Je to vidět na schématu. Napadá mě, že někde do něj musí vletět nějaké špička, ale nevím odkud – s výstupy relé to nemůže mít nic společného. Napadá mě dát na napájecí svorky modulu kondenzátor, který špičku pojme! Ale nevím jaký? Součástkovou základnu mám víc než bohatou a objednal jsem si hned 7 nových modulů. Prosím, moc prosím, jaký koďan tam dát? Nebo je to v něčem jiném.? Moc děkuje invalidní důchodce Michal.
2x
Nehledě na to NE555 funguje od 4,5v do 16v. Pokud však nechcete hledat problém, ale vkládat další moduly tak před NE555 dejte 7812 nebo lépe step-down modul. Místo odporu bych použil žárovičky bude fungovat i jako signalizace.
Moc děkuji, ale 1. žárovička se mi tam nevejde. na modulu jsou dvě plošné led zapnuto a sepnuto, což v zavřené krabičce nevidím , tak mám na panel vytaženou led z NC kontaktů relé. Navíc žárovka může odejít. Ještě mě napadlo dát na výstup diodu cca 6A, která nepustí zpětný ráz a přidat o 0,8A na zdroji
1x
ty tam poptřebuješ spíš nárazovou tlumivku než kondík píč kondík ti špici ještě zvětší, mohla by vyhovět i žárovka ale ta by ti sežrala trochu napětí..
doplněno 23.01.21 07:25:
a nebo kondík dioda kondík, zapnout zdroj a pak k tomu ty větráky
0x
Já bych to udělal jednoduše takto:
Myslím si, že modul nevydrží k vůli nějaké špičce nad 16V...
Ani bych nepoužíval odpory, ale rovnou bych to spínal relátkama. Modul je skoro zadarmo, tak bych stabilizoval do něho napětí třeba 7812 a pak třeba použil 3 (2) moduly které by se spínaly postupně za sebou... V průmyslu se tomu říká automatika postupného spínání... A nemusím ani řešit rezistory... Tak se spouštějí třeba ventilátory v lakovacím tunelu... Jen má každý 22Kw a je jich třeba 8...
Moc děkuji. Krabička nepojme víc modulů jak jeden. Řešení se 7812 na vstupu napájení modulu mě už napadlo ba dokonce i s menší variantou, která vypadá jako tranzistor (obojího mám HAFO), ale tenhle stebilátor by asi neutáhnul sepnuté relé (musel bych se podívat do jeho popisu, ale myslím, že zvládne jen 0,1A). Co mě od tohoto řešení odrazuje jsou keramické kondenzátory, které musím dát dát nezi vývody 7812 (ikdyž je mám). A co dát na výstup diodu cca 6A v propustném směru k ventilátorům? nepustila by do modulu zpětné špičky.
0x
Možná, že by stála za zkoušku i výkonová Zenerova dioda cca 14-15V na vstup/napájení modulu. Ta by špičku spolehlivě ořízla a byla by tedy nejjednodušším a nejlevnějším řešením.
doplněno 23.01.21 22:30:
@medvidek180: Bez odporu. Proto navrhuji výkonovou zenerku, nejlépe KZ708. Tu špičku při zapnutí vydrží a ořízne a pak už bude bez práce. Je třeba vybrat konkrétní kus měřením Zenerova napětí, katalogový údaj je 12-14,8V.
Moc Děkuji.....zenerky jsem zatím nehledal a nejsem si jistý, že bych správně spíčítal předřadný odpor, protože modul odebírá podstatně míň když zpožďuje a pak mnohem víc, když přitáhne relé. Už to řeším s 7812 a už tu mám připravené i blokovací koďany 0,33 a 0,1 . Zároveň dám do modulu i paralelně k cívce, ale to mi přijde už jako blbost. Výrobce to musí vědět a spínací tranzistor tak musí chránit. Bohužel v modulu jsou jen plošné součástky, tak se v tom nedá moc vyznat!. Jestli tohle vše nepomůže (v úterý mi přijdou nové dva moduly......a z Ebay 5ks až za měsíc) tak dám ještě KY 6A do výstupu pro ventilátory. M.
0x
Pro omezení proudových špiček se používají do série se zdrojem zapojené výkonové NTC termistory. Za studena mají odpor třeba 10 Ohm, který omezí proud dle napětí třeba na 1A. Daným proudem se termistor postupně ohřívá a klesá jeho odpor až třeba někam na 0,1 Ohm.
Možná by to nějaký NTC D10-xxx zapojený sériově s časovačem na výstupu zdroje spravil.
