Zdravím, potřeboval bych poradit se správný zapojením klasických led diod. Měl jsem v úmyslu přidat k modelu zámku Hluboká lucerničky, které v sobě mají led diody, běžně používají vláčkaři. Prodejce udával hodnoty každé diody 3V a 20mA. Napájení jsem zvolil držák s vypínačem na 3 AA tužkové baterie, zdroj tedy celkem o hodnotě 4,5 V. Použil jsem 9 luceren (diod) s tím, že jsem je zapojil paralelně, kdy před každou jsem dal rezistor, který mi vyšel po výpočtu 75 Ohm (4,5-3/0,02). Lucerničky se po zapnutí rozsvítí, nicméně po chvilce 8 z nich ztrácí na svítivosti, začínají problikávat a některé z nich prostě zhasnou. Kromě té první u zdroje . S ohledem na to, že nejsem v tomhle kovaný, je mi jasné, že jsem někde udělal chybu. Je to ve špatně zvoleném napájení, nebo jsem měl pro každou diodu (lucernu) zvolit jiný odpor a ne stejný, tedy o velikosti 75 Ohmů? Moc děkuji za pomoc a radu.
1x
0x
0x
A pokud jde o ten studený spoj, noo tak to je docela i možné, protože se to tak blbě pájelo, špatný přístup, málo rukou, prostě ty spoje jsou od pohledu nic moc a je pravdou, že některé jsem musel několikrát přepájet. Nicméně jak říkám, chvilku všech 9 svítí normálně a pak těch 8 začne blbnout. Když to vypnu a zapnu znovu, tak se to chová stejně.
0x
0x

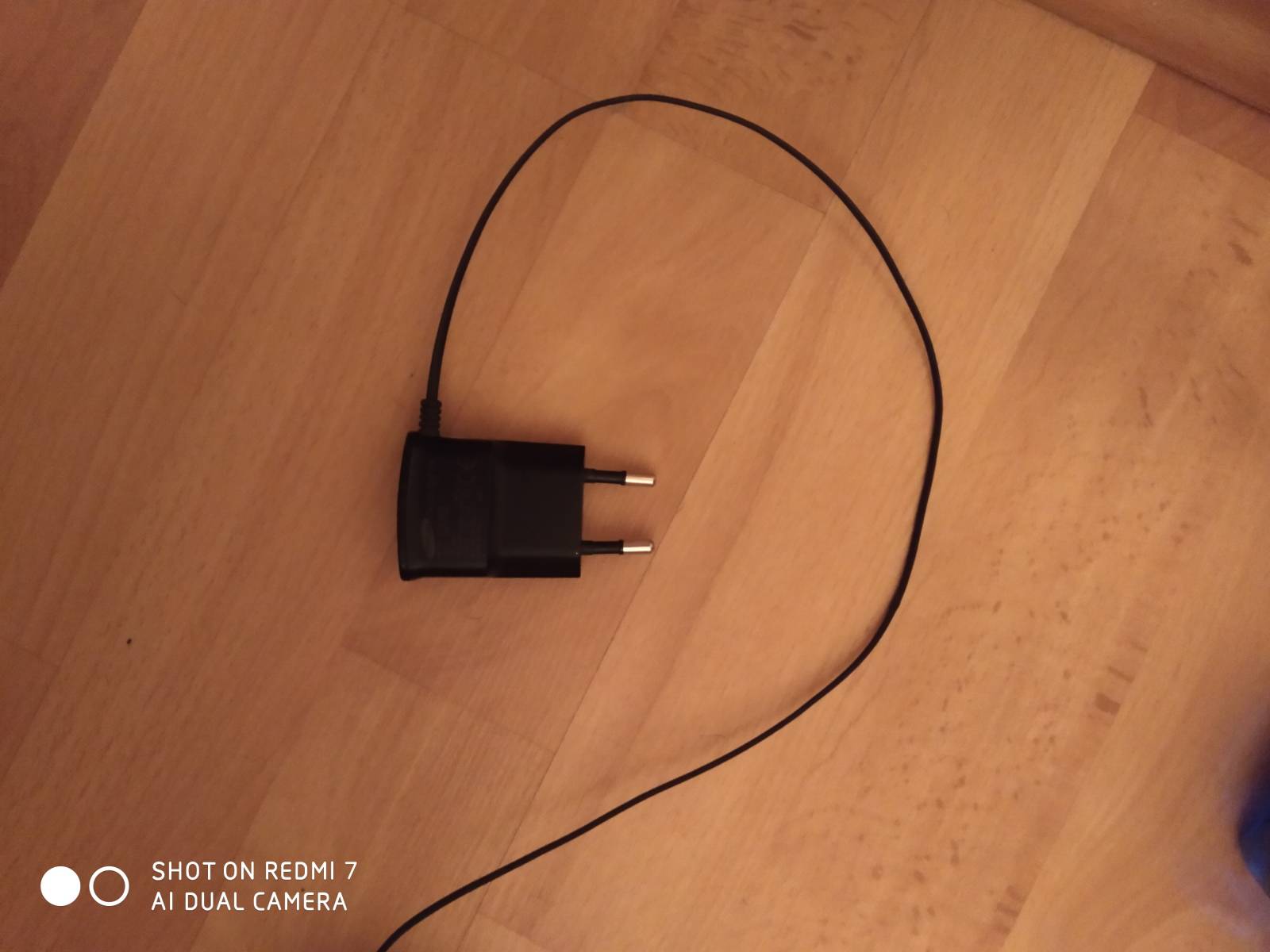

Chyba bude podle mě ve zdroji. Je to tzv. "měkký" zdroj, tzn. že po zapnutí to má nějakou dobu napětí a svítí všechno, pak napětíčko klesá a ty diodky se o něj "hádaj" a to způsobuje blikání. Řešením je napájet to z transformátoru, nebo použít nějaký "mohutnější" zdroj, malý akumulátor nebo tak.
0x
Další věc je vaše pájení, led čip jste mohl poškodit teplem.
Chce to vzít multimetr a měřit, jaké napětí a jaký proud je na diodě.
hadex.cz/...
Je to jedno, který použiji? Ty 75ohmové jsem použil s uváděnou 0,6W.
Jestli je na tom odporu 1,5 V při 20 mA, tak se na něm ztrácí 1,5 * 0,02 [W] (= 30 mW), vyhoví cokoliv z odkazu.
(Jo a kdyby tam měly zmizet 2 V, tak ztráta bude 40 mW.)
Ztrátový výkon na rezistoru se počítá napětí krát proud, hodnota se volí nejbližší vyšší, nebo můžete výslednou hodnotu poskládat s několika rezistorů šuplukových zásob nebo z elektrošrotu ať nemusíte zbytečně objednávat a platit poštovné.
0x
Já bych to přece jen nejdřív přeměřil. Jestli první LED svítí pořád a normálně, pak musejí svítit úplně stejně i ostatní LED, pokud je každá větev v zapojení stejná. Prostě stejné paralelní větve se musejí chovat stejně. Když ne, zajímalo by mne, čím se liší. Možná to budou spoje, možná mizerné drátky, ... Přeměřit pro jistotu odpory, po připojení zdroje na nich a na LED změřit napětí a bude jasněji.
