Lineární posun

Od: aless 03.01.21 13:52

Dobrý den,

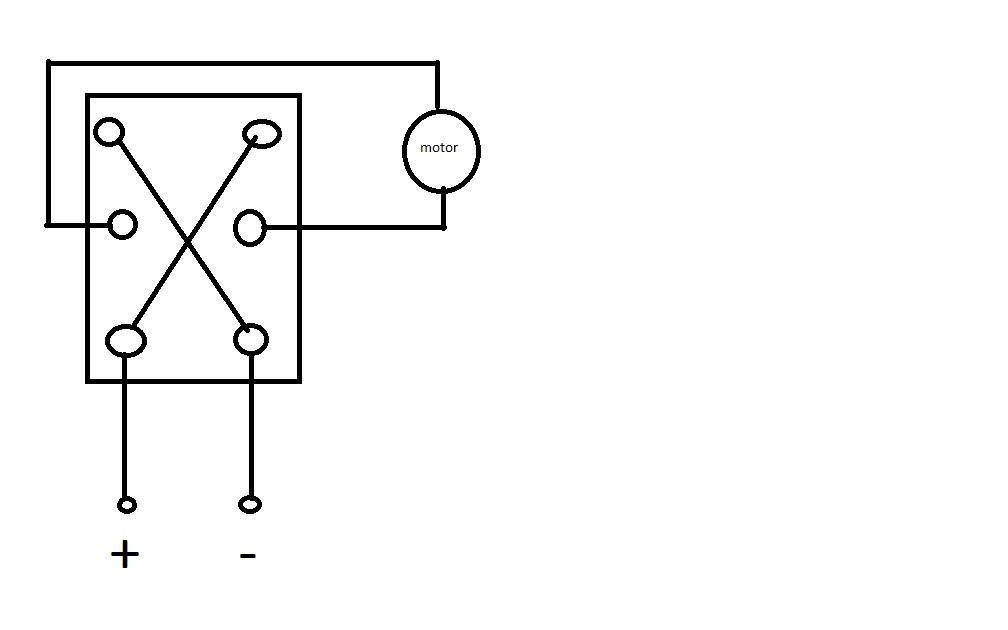

dokáže mě někdo nakreslit schéma zapojení stejnosměrného motoru, napájeného cca 7 V, motor pohání lin. ústrojí. Je možnost ho řídit reversně spínačem on-off-on? Našel jsem toto schéma, avšak bych ho pořeboval obohatit ještě o dva krajové koncové,resp. dorazové spínače. Předem děkuji.

doplněno 03.01.21 13:55:

Doplňuji obrázek

2 odpovědi na otázku

Řazeno dle hodnocení

promon®

03.01.21 14:20

Toto se většinou řeší přes stykače, kdy každý směr rotace má svůj stykač, přičenž je ta sestava jištěna pomocnými kontakty proti spuštění obou stykačů zároveň.

Krom toho to rovněž umožňuje vložit do ovládacího obvodu koncáky, které pak umožní pohyb jen do volného směru osy.

[přidat komentář]

hiawata®

03.01.21 14:49

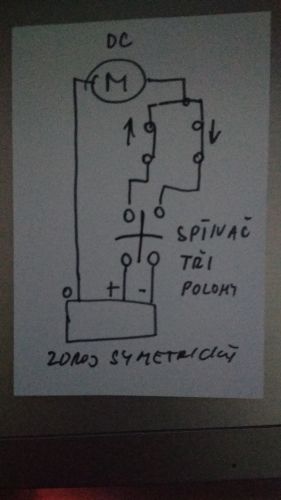

Tady máš jednoduché banální zapojení se symetrickým zdrojem, respektive se dvěma spojenými zdroji...

Je to ovládané přepínačem se střední klidovou polohou, ale lze třeba ovládat třeba relátky... S jedním zdrojem lze řešit se dvěmi relé zapojenými do H (ovládání reverzu motorů DC), ale tam by se musel implantovat složitější obvod s pomocí diod.

Zapojení co jsem poslal se běžně používá pro jednoduchost...
