Elektronická pojistka - 12V, 4A volba součástek

Od: standa21 02.01.21 18:24

Dobrý den, rád bych se zeptal na elektronickou pojistku, s max proudem 4A, po překročení by měla vypnout a po ,,odjištění,, treba tlačítkem by mela být opět funkční. Proudové relé stojí poměrně dost a určitě by to melo jít realizovat jinak.

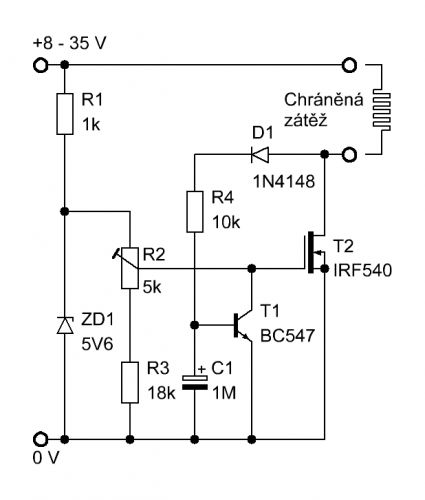

Vyhrabal jsem schéma, ale moc nevím jak nakombinovat součástky aby pojistka při cca 4A vypnula, napětí bude 11,5 - 13,5V
robodoupe.cz/...

Elektronická pojistka - 12V, 4A volba součástek

6 odpovědí na otázku

Řazeno dle hodnocení

hiawata®

03.01.21 00:40

Ten proud doladíš, v odkazu co jsi tam dal je směrování... Základem je napětí na Zenerce ZD, mělo by stačit změnit napětí Zenerky ... Případně zapojíš do série ještě další diodu (dy) s diodou D1...

[přidat komentář]

riva

03.01.21 06:01

Používají se třeba za pár korun vratné pojistky a nemusí se nic bastlit. cs.wikipedia.org/...

Samozřejmě když to má být třeba na výstupu zdroje, který používám k pokusům, tak to chce elektronickou, ale se snadnou možností nastavení max. proudu potenciometrem.

Skočit na otázku
Vložit novou otázku

[přidat komentář]

olinl

02.01.21 23:05

Můžeš do obvodu vřadit i obyčejný jednofázový jistič 4 Ampéry, charakteristiky B. Ten můžeš také znovu "nahodit".

standa21

02.01.21 23:19

Má to být konstrukce do malé krabičky, tudíž jistič úplně ne-e :-/

peter®

02.01.21 23:20

1. Musel by to byt DC istic (na jednosmerny prud), bezne sa nepredava, je len v katalogu na objednavku.

2. Nikdy nebude reagovat tak rychlo, ako elektronicky obvod.

standa21

02.01.21 23:22

Přesně proto sem šel cestou elektronické pojistky..DC jistič v dnešní době trošku postrádá smysl..
Jen mám problém s volbou součástek aby reagoval u cca 4A.

[přidat komentář]
