Použití kondenzátorů na regulátoru napětí

Od: peter* 13.12.20 10:59

Ahoj,

mám DC spínavý zdroje 12V, který chci připojit na plošný spoj s regulátory napětí LM7805 step down 5V a dále LM1117 co dá z 5V 3.3V. Chci mít pak dvě větve, jednu s 5V a druhou na 3.3V. Všiml jsem si, že před a za regulátory se dávají kondenzátory. Někdy 22uF, 100uF, 470uF. Poradíte, jaké kondenzátory použít?

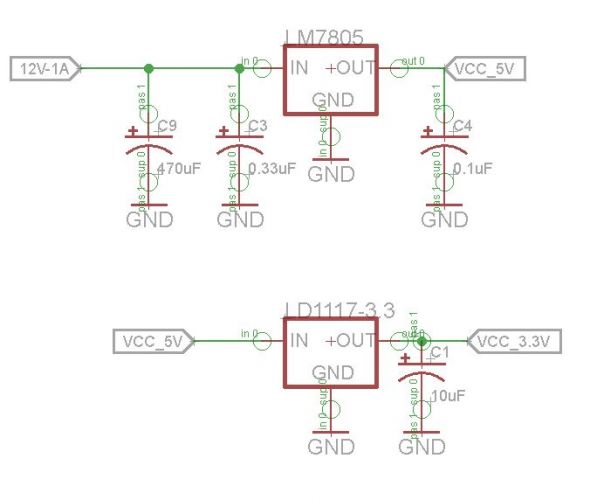

Použití kondenzátorů na regulátoru napětí

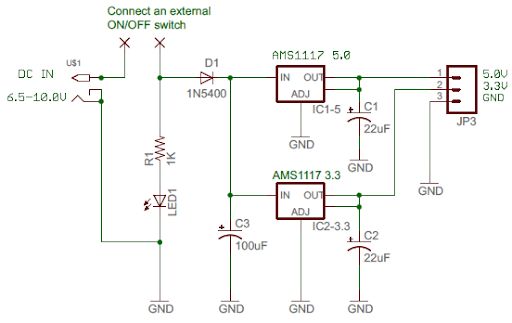

Použití kondenzátorů na regulátoru napětí #2

1 odpověď na otázku

Řazeno dle hodnocení

mikihans®

13.12.20 11:14

Co nejblíže (fyzicky) se dávají malé keramické kondenzátory, které chrání před "rozkmitáním". Na jejich kapacitě až tak nezáleží, můžou být třeba kolem 100 nF. Dále se dává elektrolytický kondenzátor o větší kapacitě, ta závisí hlavně na odebíraném proudu.
Mohu se spíše zeptat, proč dnes v době step-down měničů za pár korun stále používáte ztrátové lineární stabilizátory? Samozřejmě jsou aplikace, kde význam mají, spíše jestli by nebyla nějaká vhodnější alternativa pro vaši aplikaci.
