Musím popsat jednotlivé prvky zesilovače, mělo by to vypadat takhle, např: T1 tranzistor NPN bipolární, zapojen v zapojení se společným emitorem, zapojení II.

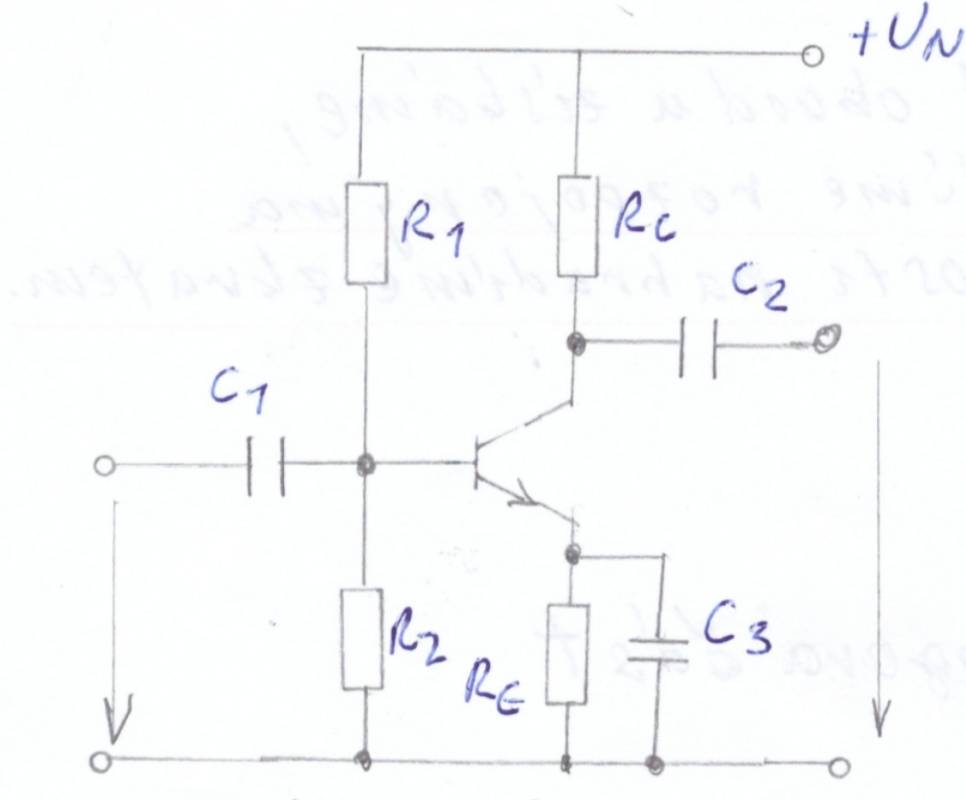

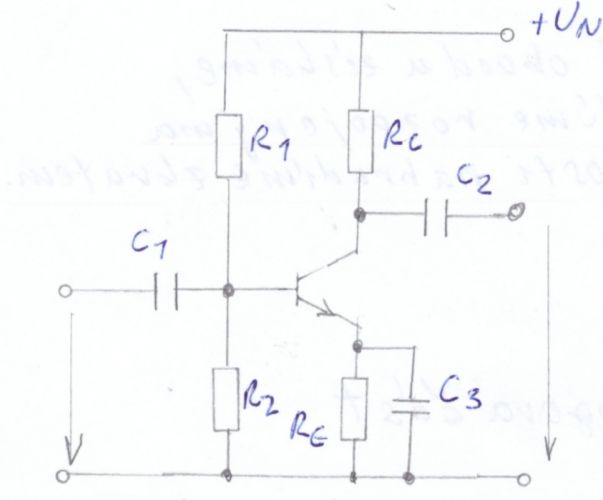

Posílám i schéma ze kterého to vypsat, předem děkuji.
1x
R1 a R2 tvoří dělič napětí pro předpětí báze-nastavení pracovního bodu tranzistoru,
R6 nebo Rk je koletorový odpor omezující maximální proud kolektorem a na něv vuniká úbytek napětí a odtud se odebírá zesílený signál otočený o 180°oproti bázi, vazebním kondenzátorem C2 / pro NF elektrolyt + na kolektor, pro VF pak keramika (nemá polaritu)/ na další stupeň nebo do zátěže
C1 je vstupní vazební kondenzátor buď elyt nebo keramika , viz výše, pokud elyt tak 1 na bázi.
V emitoru je Re a C3 Re je stabilizace pracovního bodu, vzniá na něm úbytek napětí ve fázi s napětím na emitoru a tím působí proti vstupním signálu, odečítají se, a vzniká záporná zpětná vazba střídavá a kondenzátor tuto střídavou složku svádí na zem takže ve výsledku stejnosměrná zpětná vazba záporná, ale frekvenčně závislá.
Snad stačí...
doplněno 20.11.20 17:38:
vypadá to na NF zesilovač pracující ve třídě A, ale nemusí to tak být, záleží na nastavení proudu báze...
