Podlahové topení

Od: galdo* 20.11.20 00:16

Ahoj Vedel by mi niekto nakreslit ako spravne zapojit el podlahove kurenie istic s prudovym chranicom (jeden komponet) stykac a termostat. ( ze ako treba zapojit kable odkial kam vedu ) Dakujem

3 odpovědi na otázku

Řazeno dle hodnocení

gumidek®

20.11.20 04:54

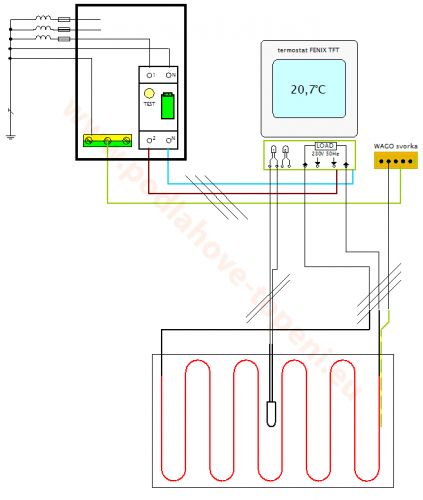

Na obrázku je chránič s jističem dohromady (jističochránič). Nesmí být použit pouze chránič!

podlahove-topeni.eu/...

doplněno 20.11.20 16:08:

Galdo, musíš na spínací svorky termostatu nezapojovat rohož, ale stykač a ten jistit jističem B 2A (růžový tuším). Pak chránič zapojit na stykač a stykačem spínat rohož.

doplněno 20.11.20 16:26:

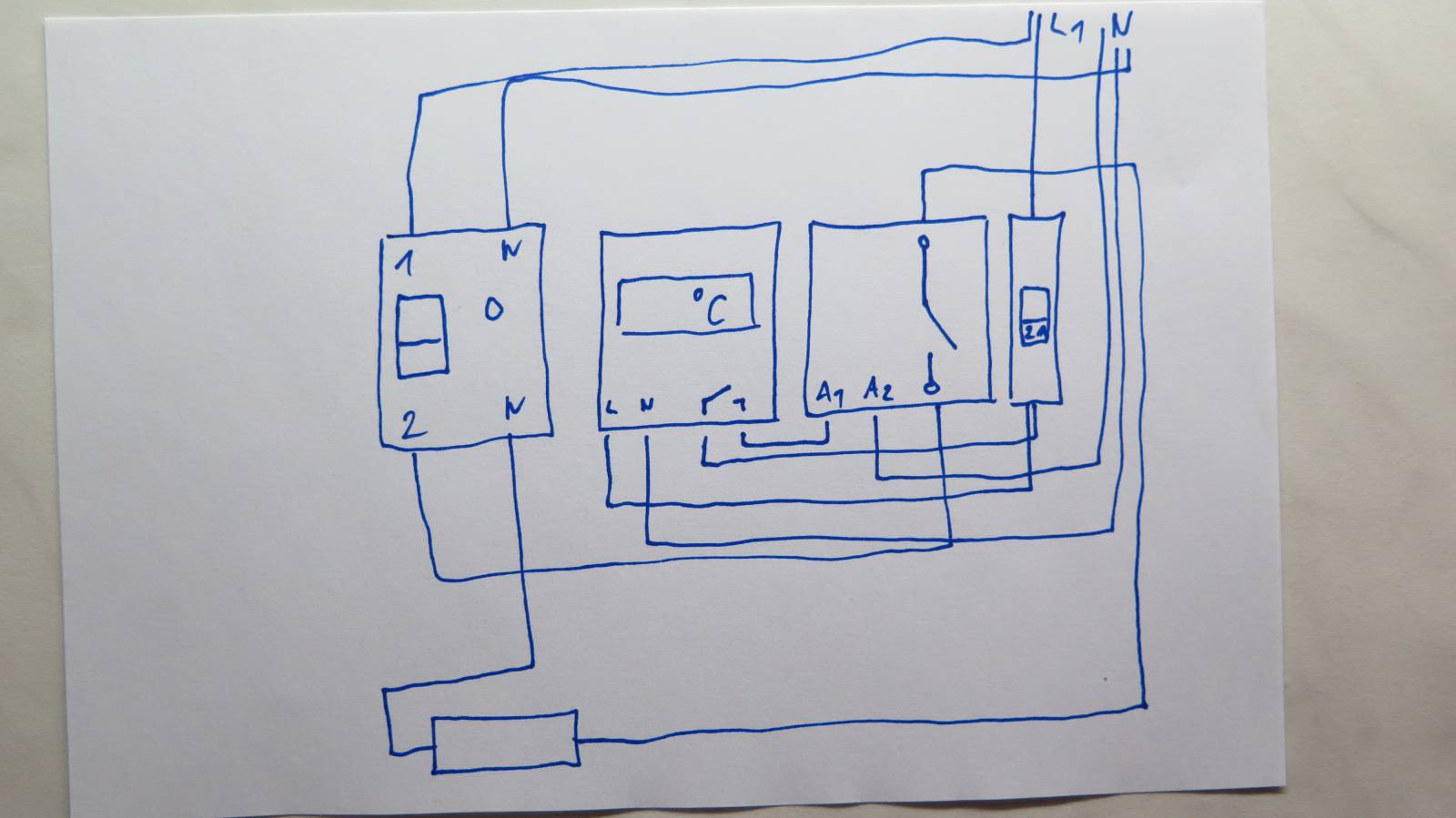

Nahrubo jsem to nakreslil, aby bylo jasné, jak zapojit stykač.

Kdyžtak mě rádci opravte.

Berte to jako zjednodušené schéma. Nenesu za škody zodpovědnost. Je to jen nástřel. Chybí svorkovnice a spojování PE.

Na obrázku je jističochránič na proud dle rohože. Pak samostaný 2A jistič pro termostatový modul na DIN a cívku stykače.

galdo*

20.11.20 09:19

dakujem. myslel som tak, ci by sa dalo aby termostat nespinam priamo ale cez stykac. dopredu dakujem za pomoc .

pekny den prajem

vitovec®

20.11.20 13:07

Je-li příkon topení /proud/ tak velký, že jej "nezvládne" kontakt termostatu je potřeba přidat do rozvaděče jistič pro napájení stykače a stykač vřadit mezi termostat a topení. Minimální velikost /zatížení/ jističe a stykače nelze bez znalosti příkonu topení stanovit.
