Vysvětlí mi někdo schéma zapojení a jak jej zapojit?
Děkuju
2x

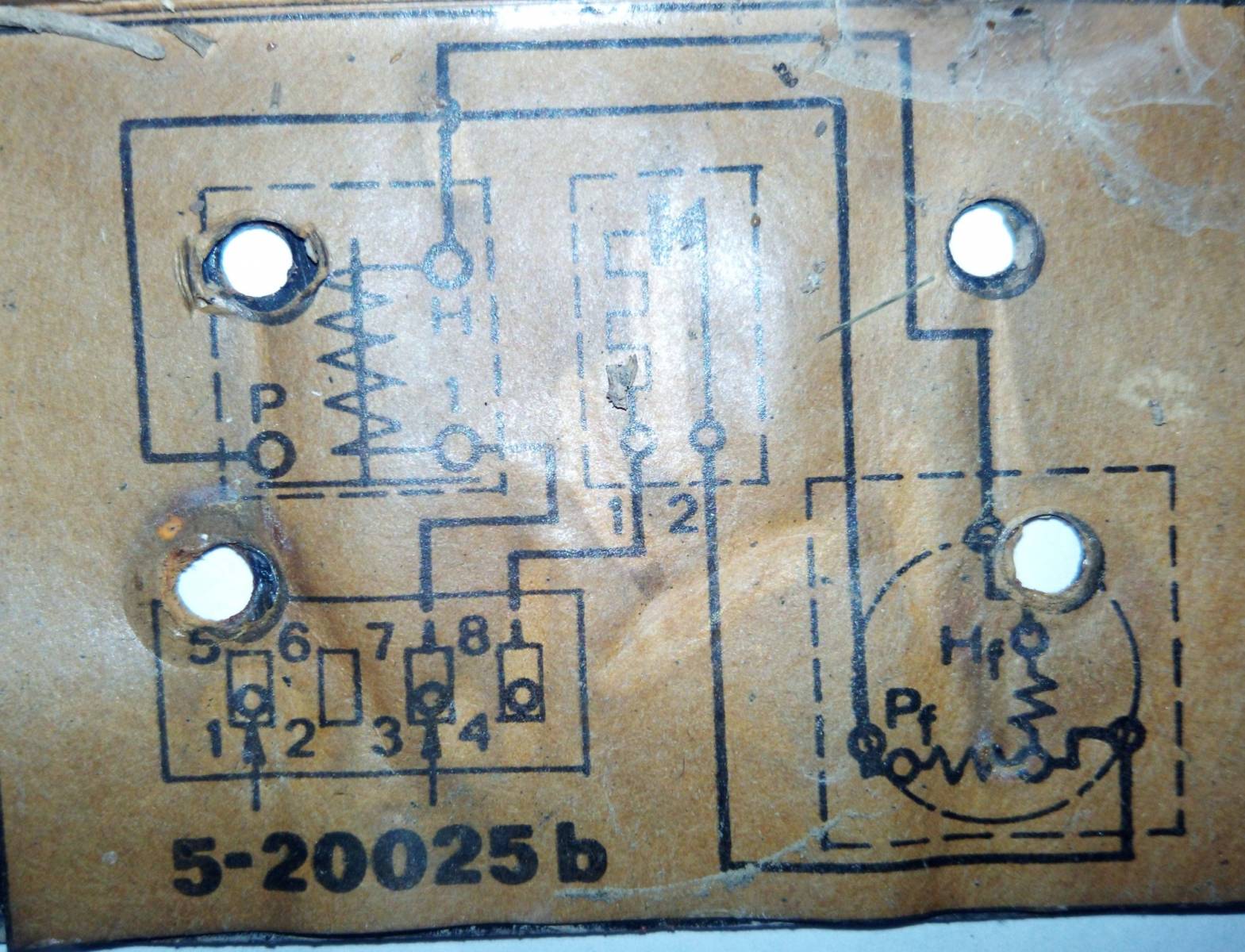

rcmodely1.estranky.cz/... na obrázku je psáno propojka mezi 5 a8 - tam se dává termostat , vy to můžete použít pro vypínač/spínač.
A nebo přívod dát rovnou na3 a4
Jinak tam máte nakresleno hlavní vinutí ,pomocné vinutí společný vývod , pokud by jste rozuměl elektřině tak by jste to rozběhal i bez rozběhového relátka pokud tedy není vada kompresoru nebo vinutí. Ale k tomu vás navádět nebudu mohl by jste přijít k úrazu.

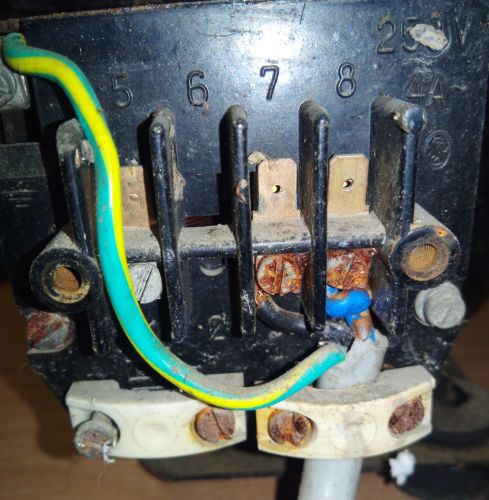

V tom případě je v háji buď rozběhové relé , nebo je vadné jedno z vinutí motoru , nebo může být porouchaný motor kompresor. Podle té vaší fotky a zoxidovaných svorek je předpoklad že tak vypadá i to relé a je nefunkční.
2x
měřit není dále co, asi je motor zadřen, nebo chodil do poslední chvíle? Tepelná ochrana vypne při větším proudu než je potřeba, což může způsobit mezizávitový zkrat, nebo zadřený kompresor a motor to neutáhne, proto ta ochrana rozepne, relé spíná dobře?
2x
zkusit ho vyhodit...ten nemohl jet když jste ho dotáhl domů...pokud chcete takový kompresor je dobré ho vzít z chodící lednice, nakonec můžete požádat ve sběrnm dvoře o výměnu za jiný, když si zkusíte vyhozenou lednici..že jede...
2x
K tomu musíte mít tzv rozběhové relé. Motor má dvě vinutí, to Pf je provozní a Hf je rozběhové. Při zapnutí jsou pod proudem obě vinutí, kompresor se rozeběhne, pak se pomocí bimetalu rozběhové vinutí odpojí (není dimenzováno na trvalý provoz). To "rozběhové relé" obsahuje to, co je na schématu v těch horních čárkovaných obdélníčcích. Pro toto použití se to dělávalo i tak, že se rozběhové relé připojilo přes tlačítko. Pak je potřeba ihned po zapnutí kompresoru zmáčknout to tlačítko a po rozběhu ho zase pustit (podobně jako když startujete auto). Je to komlikované, ale funguje to.
0x
prská to kde? Asi v tepelné ochraně?
doplněno 19.11.20 09:48:
protože pak jsou dvě možnosti: 1.vadný motor vinutí, nebo 2. motor je zadřený
0x
bez rozběhovýho vinutí nijak, se ti nerozběhne..a beztepelné ochrany jejím vyřazením, nevíš-li jak tak nelaboruj...
