Zapojení vačkového přepínače

Od: lurry 30.10.20 07:40 odpovědí: 19 změna: 03.11.20 10:17

Dobrý den,
obracím se na vás s dotazem, mám vačkový přepínač Spamel SK32-3.83233
Nemohu k němu najít schéma zapojení, nepomohli by jste mi prosím poradit kde to najít?
Děkuji

Odpovědět na otázku Skočit na nejnovější odpověď

19 odpovědí na otázku

Řazeno dle hodnocení

mikihans®

30.10.20 08:14

Přesně tak, multimetr s pípákem a do pěti minut je jasno. Navíc se tím zjistí i to, zda vůbec funguje, měl jsem jeden "nový" (delší dobu někde ležel) vačkový přepínač a jeden kontakt nespínal...

[přidat komentář]

nonek®

30.10.20 12:18

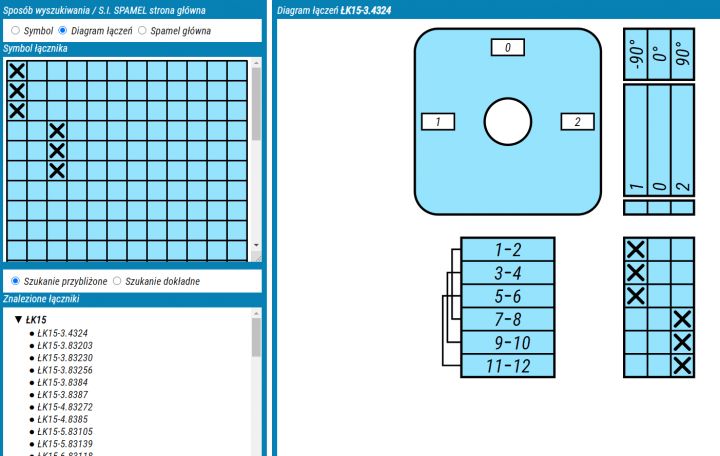

Zapojení máte tady, přímo od výrobce...vypadá to na reverzační 3fáz. spínač...doplňte si tam číslo (SYMBOL) 3.83233 a pak vyberte SK32

doplněno 30.10.20 12:25:

A když vyplníte Diagram, vyhodí vám to typy, které lze použít...vyberete proud. zatížení

gumidek®

30.10.20 13:12

[přidat komentář]

111®

30.10.20 08:14

[?]

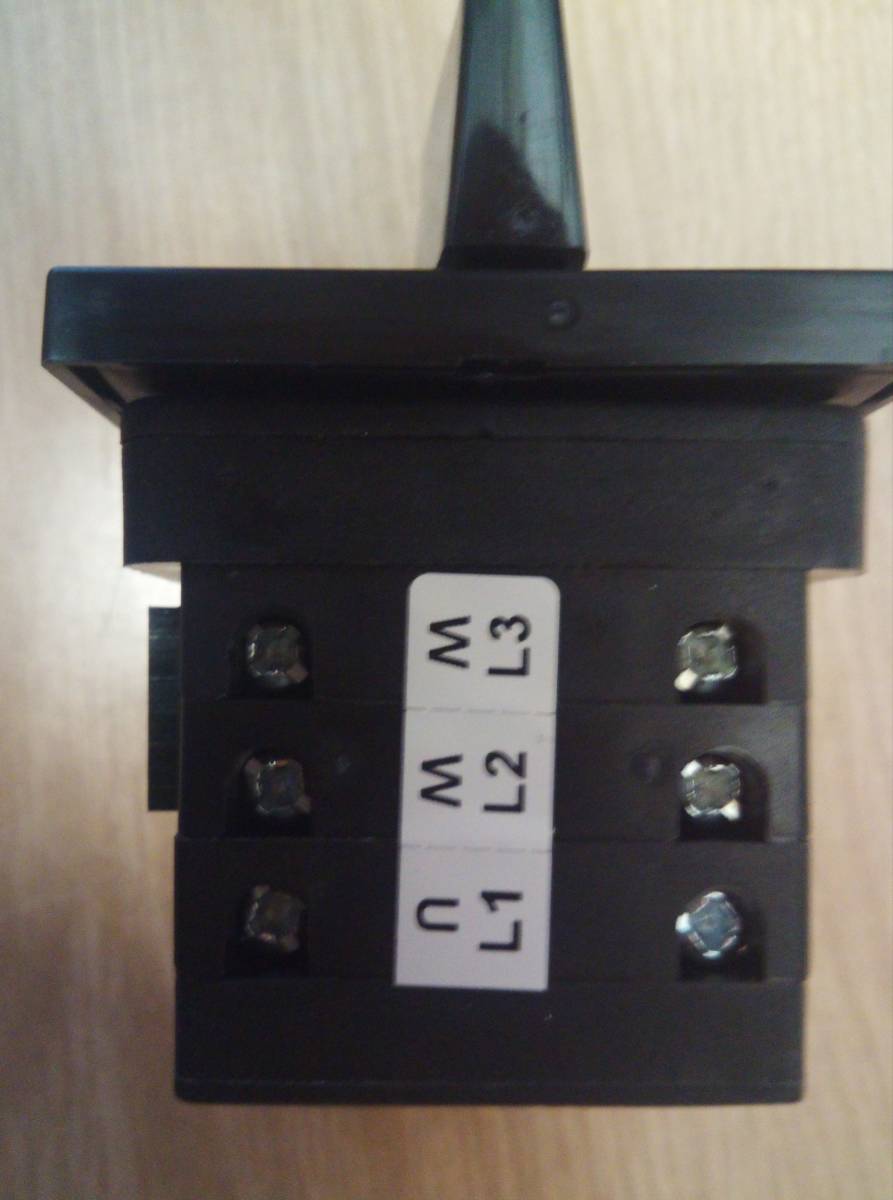

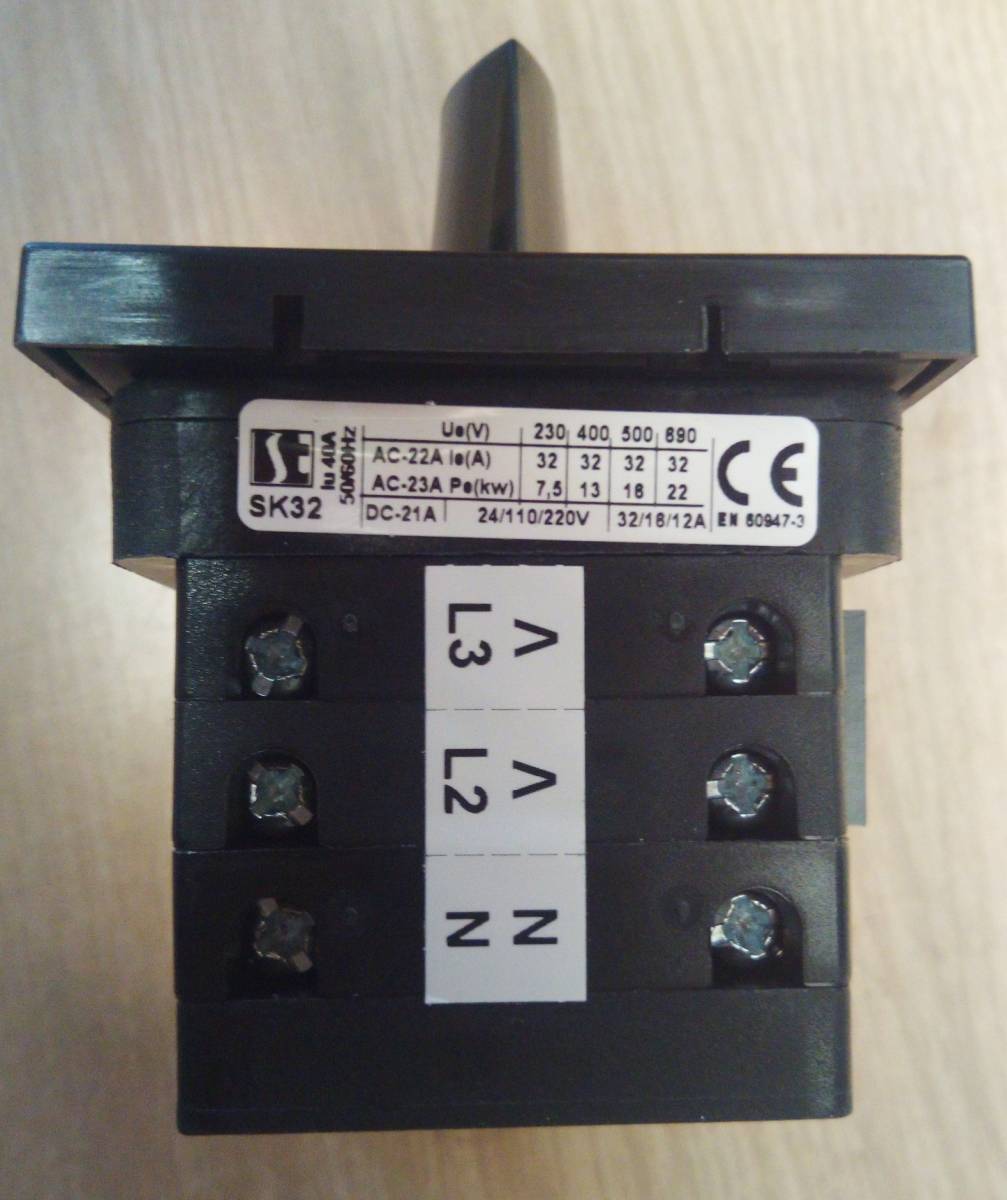

co na tom není jasný první obrázek je pro 2f++N a druhý pro 3f , L1,L2,L3, vstupy a W W U vástupy , jinak stačí baterka+ žárovka a prosvítit co je ve které oloze sepnuto

[přidat komentář]

mikihans®

30.10.20 08:18

Tady nic? Celé jsem to neprohlížel, nějak mi tam přebývá jedno číslo.
ampere-electric.cz/...

lurry

01.11.20 21:05

Když potřebuji přepínat síť a agregát pro 3 fáze a N.
Jaký typ přepínače potřebuji na 32A?
Děkuji

nonek®

01.11.20 21:34

Třeba tento...je čtyřpolový, dá se přepínat i N vodič...při použití typu 2203 by N vodič musel být trvale spojen...

nonek®

01.11.20 21:42

Nebo tento, jiný výrobce...

lurry

02.11.20 07:49

A z katalogu od @mikihanz?
Co SK32/4.832 PO3?

ra20z*

02.11.20 12:40

V tom katalogu mají přepínač sítí, což je to co potřebujete 4.8321.

lurry

03.11.20 10:17

Super, to jsem potřeboval vědět.
Děkuji

Skočit na otázku
Vložit novou otázku

[přidat komentář]

ra20z*

30.10.20 08:10

Proč nevezmete jednoduchou skoušečku obvodu a nepropípáte?

lurry

30.10.20 08:13

To zkouším, nesedí mi to.
Potřebuji dva vstupy a jeden výstup s přepínáním L1,L2,L3 a N.
Je tam poloho I, 0, II.

ra20z*

30.10.20 09:02

Vy potřebujete připojovat náhradní zdroj?
Tohle je reverzační přepínač pro změnu otáček.

lurry

30.10.20 11:26

Ano potřebuji přepínat náhradní zdroj, kdy se přepínají 3fáze + N ze sítě a z agregátu.
Jaký by to měl být tip vypínače aby to splňoval?
Děkuji

[přidat komentář]

gumidek®

30.10.20 08:12

Co přepíná? Foto z čela?

Nemohu ho najít v katalogu (chybné číslo?)

lurry

30.10.20 11:28

Číslo je opsané dobře jak se dívám.

[přidat komentář]

ferax®

30.10.20 09:15

Vypadá to na atypický přepínač, vyrobený na zakázku.

[přidat komentář]

111®

30.10.20 11:37

[?]

co je na tom nejasný?

[přidat komentář]
