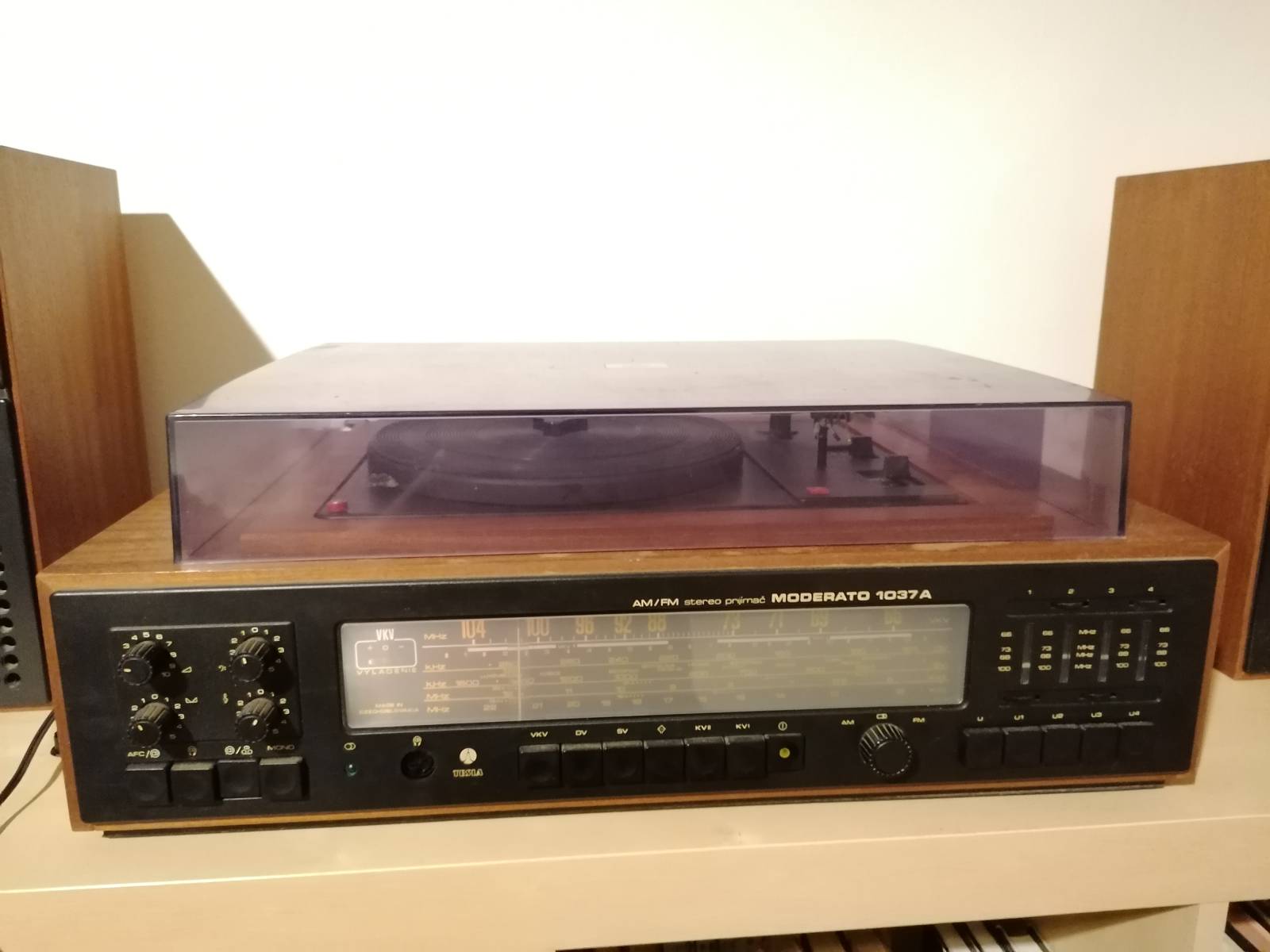

Po zapojení radio jen šumí, nehraje.

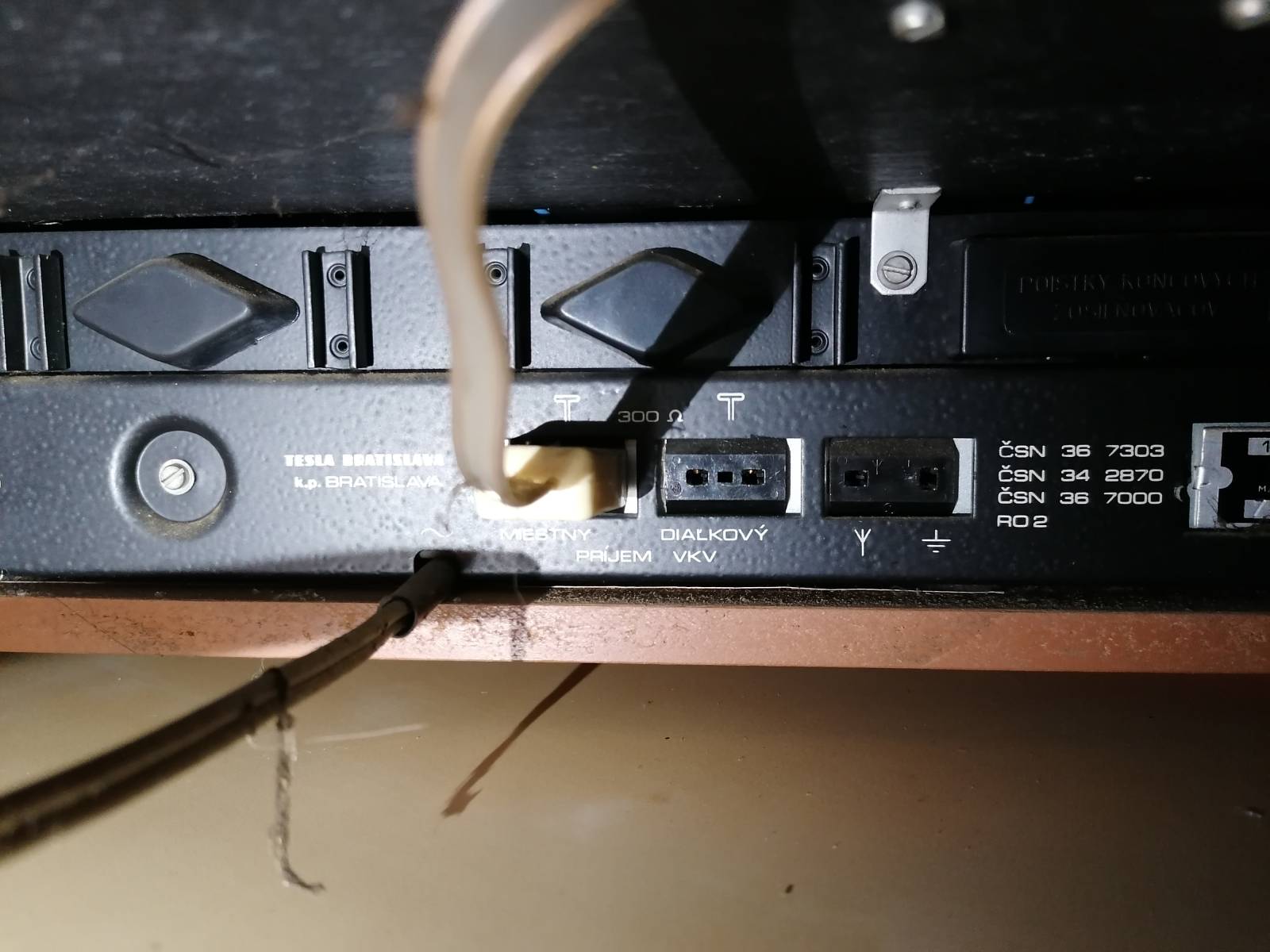

Mám zapojeno na místní příjem VKV.
Co je potřeba nastavit?
Děkuji
2x
Toto rádio má dvoupásmový tuner s potlačeným mezipásmem, laděný varikapy. Tedy žádná kmitočtová syntéza ani jiné moderní ladění, ale kapacitní diody.
Nejlépe bude zkusit sehnat opraváře - pamětníka, který tyto tunery zná, a poprosit ho, aby se na to podíval.
PS: Bez antény to hrát nebude a přípojka antény je na dvojlinku 300Ohmů!
doplněno 18.10.20 22:43:
@napoleon: V pořádku to sice je, ale to je na vestavěný dipól, což je nejhorší anténa, která může být (kromě žádné). Dipól je laděný nejspíš mezi obě pásma a anténu lze pokud vím nasměrovat jen otáčením celým rádiem. Na tvém místě bych zkusil nějaký vnější dipól laděný na střed vyššího pásma a zapojit do "dálkového příjmu". Pak můžeš alespoň trochu experimentovat.
doplněno 19.10.20 16:16:
Možná máš v bytě výstup společné antény se zdířkou VKV ( účastnická zásuvka), označený R. Je na TV konektor 75Ohmů, jen v "obráceném gardu". Tzn., že do něj přide konektor, který se u TV strká do televize. Pak přijde potřebný kus koaxiálního kabelu 75Ohmů a na jeho konec symetrizační člen 75/300Ohmů a konektor do rádia.
Promiň, laikovi se to těžko vysvětluje na dálku. Zkus najít někoho ze starších televizáků nebo třeba i šikovného amatéra, který se v tom vyzná a buď ti to vysvětlí a pomůže nebo ti to rovnou udělá.
Co přesně bych měl udělat?
Děkuji Vám
Myslím, že rozumím, symetrizační člen jsem na internetu dohledal, ale najít konektor do rádia se mně bohužel nepodařilo.
Použij ten z vnitřní antény. Ta je stejně k ničemu. Dej pozor ať nezapojíš symetrizační člen obráceně - 75Ohmů na koax, 300Ohmů do toho konektoru do rádia.

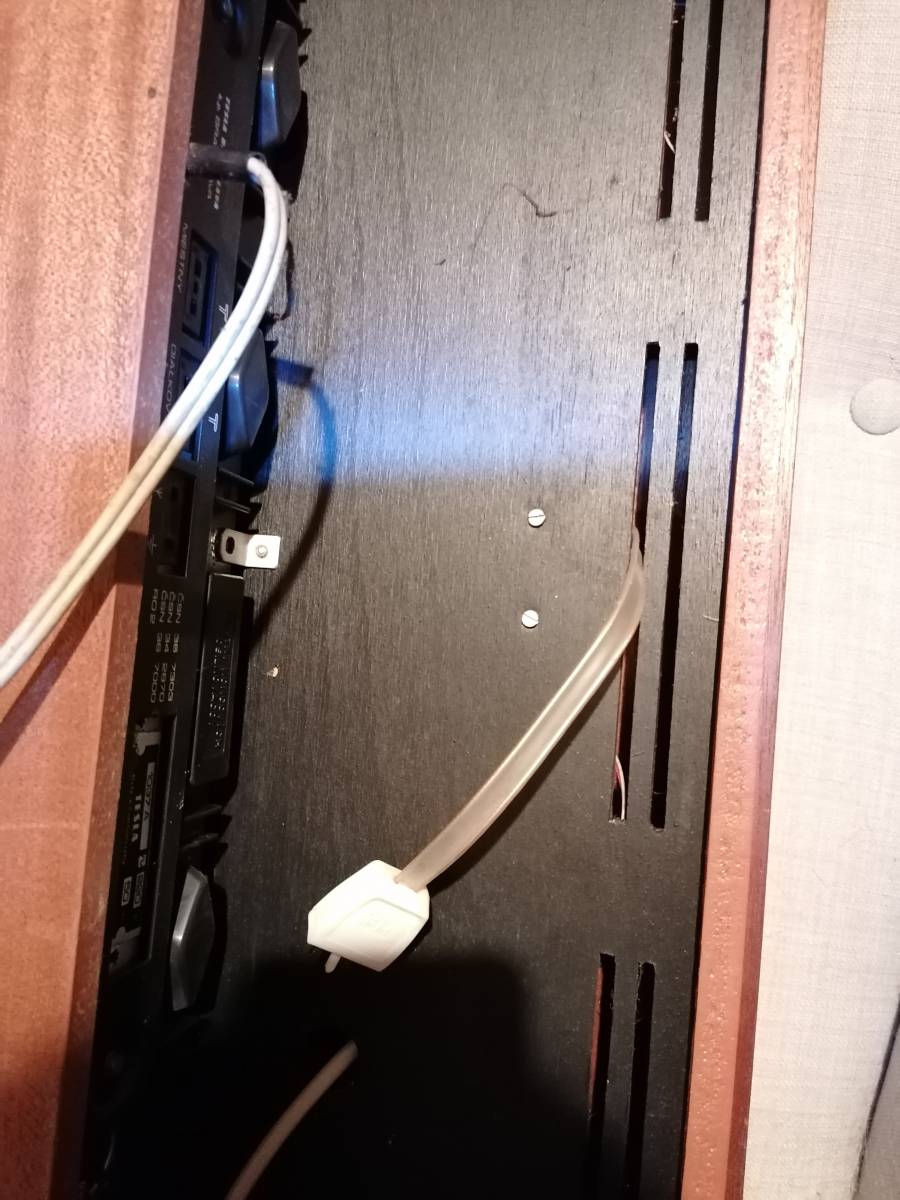

Odšroubovat zadní stěnu (pozor! síťovou šňůru vythánout ze zásuvky), na té zadní stěně nejspíš najdeš dipól vnitřní antény. Odpoj z něj tu dvoulinku a je to.
Jednoduššní je ustřihnout tu dvoulinku u zadní stěny bez demontáže.
ceha-kdc.cz/...
Ano?
1x
Nalevo nechte stisknuté pouze tlačítko AFC. Uprostřed VKV a samozřejmě poslední zapínací. Vpravo U, to je plynulé ladění. Anténa musí být ve zdířce dálkový příjem. Ta vnitřní je pouze náhražka antény vhodná pro nejsilnější blízké vysílače. Někdy funguje líp přibližně metr drátu, patřičně nasměrovaný, připojený do jedné ze zdířek dálkový příjem.
0x
Měli jsme podobné, ale už je to nějakejch 40 let. Ten třetí čudlík zleva je přepínání na gramec/magneťák. Neměl by být zamáčknutý.
Pro VKV by měl být zamáčknutý knoflík VKV. Vrtá mi hlavou, k čemu je ten zamáčknutý knoflík se žlutou tečkou uprostřed. Ten jsme neměli...
Když třetí knoflík zleva vymáčknu, a zmáčknu VKV, povede se mně naladit jedna stanice a jen velmi slabě.

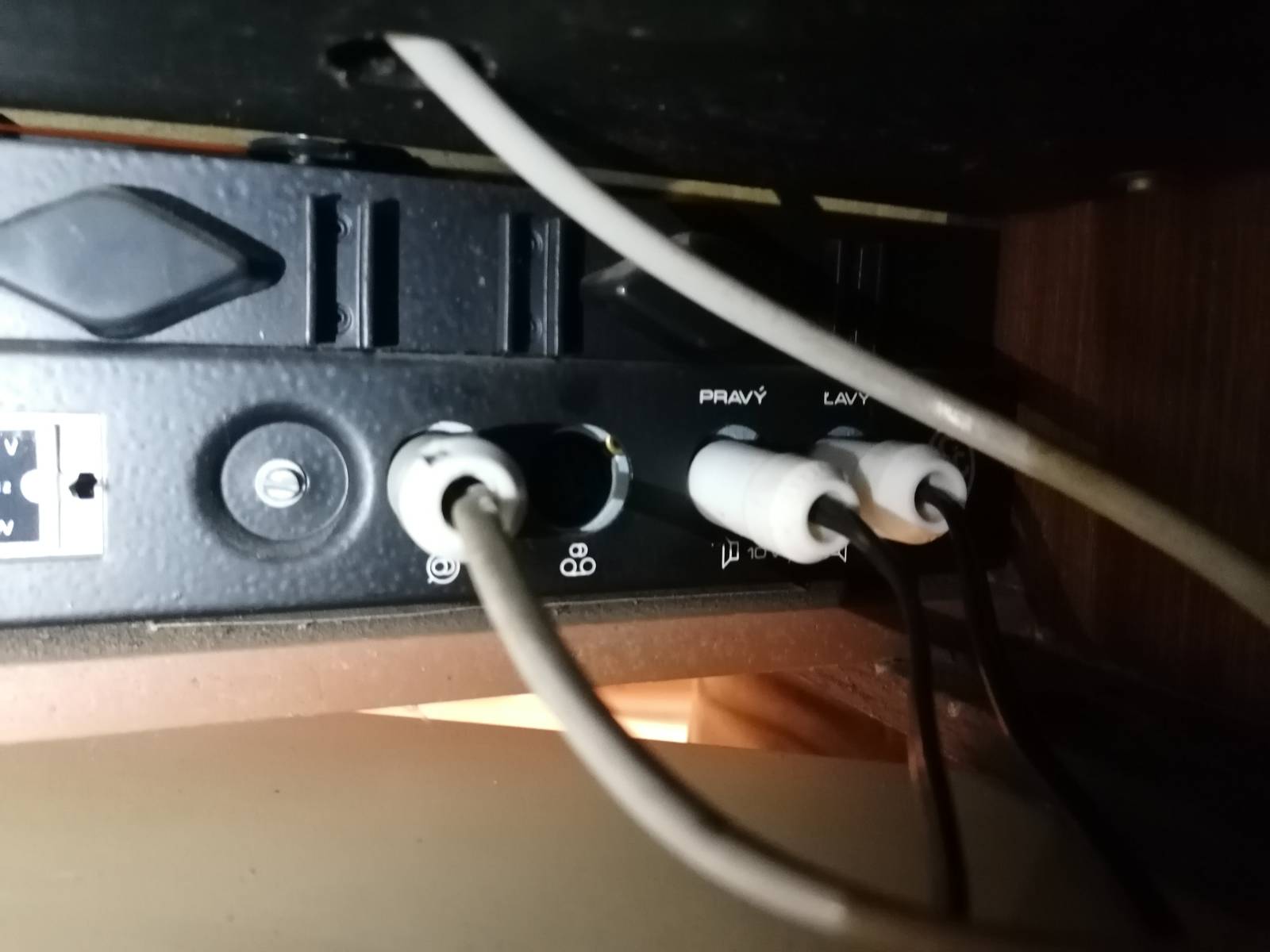

První fotka: Dle mého jsou to vstupy. Ten zapojený je vstup z gramofónu, ten prázdný je pro externí zaařízení (kotoučový magnetofon)

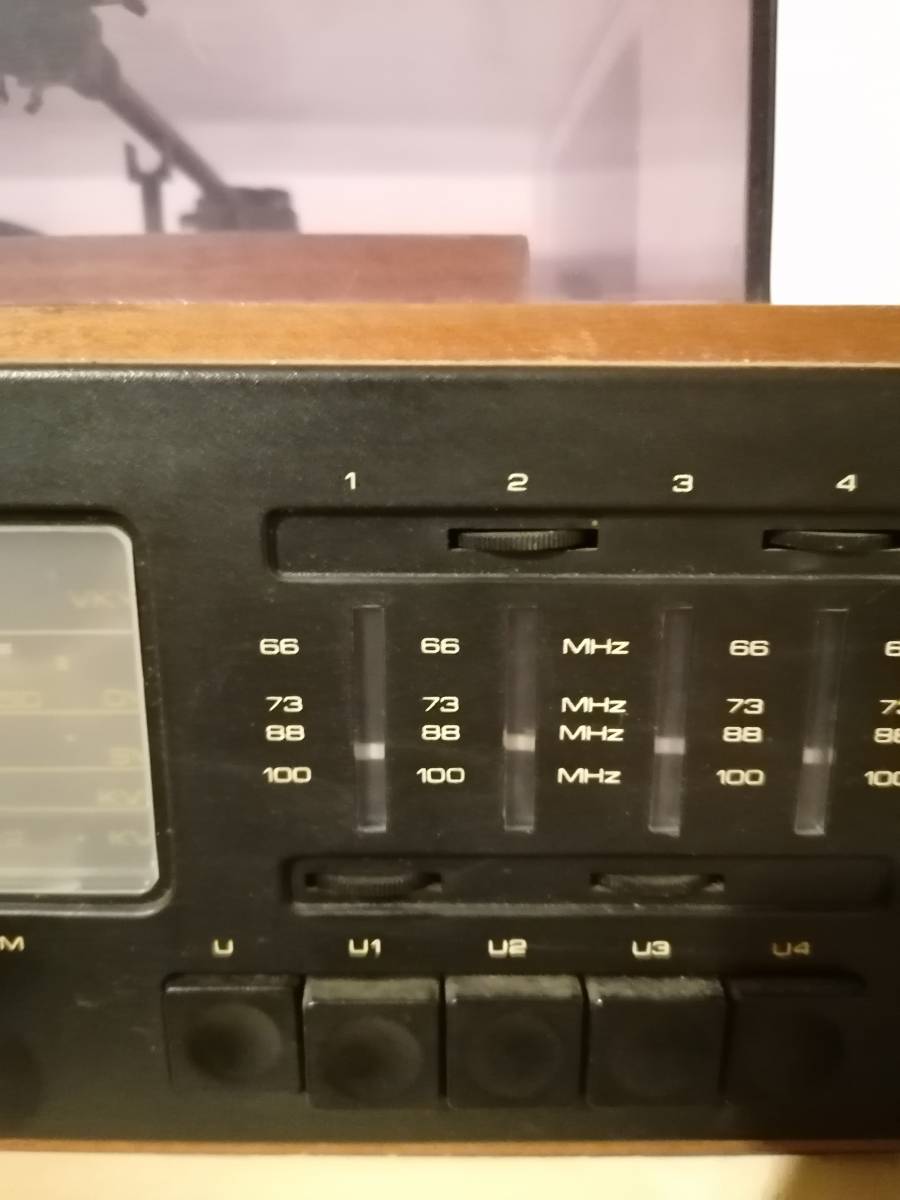

Druhá fotka: U1-U4 jsou předvolby stanic, stejně jako u dnešních rádií otočným knoflíkem se ladí, dole jsou přepínače. Akorát netuším, jestli to funguje jen pro VKV? U toho U si nejsem jistý, vyzkoušel bych, jestli ladění na velké stupnici nesouvisí s U, pokud ano, mělo by zmáčknutí U znamenat přepnutí na ladění "centrálním" knoflíkem. Jak píšu, je to nějakých 40 let a já chodil na první stupeň
0x
Zde je kompletní servisn/... výrobce...pro servisáka
doplněno 18.10.20 23:33:
A teď snad funkční odkaz...
