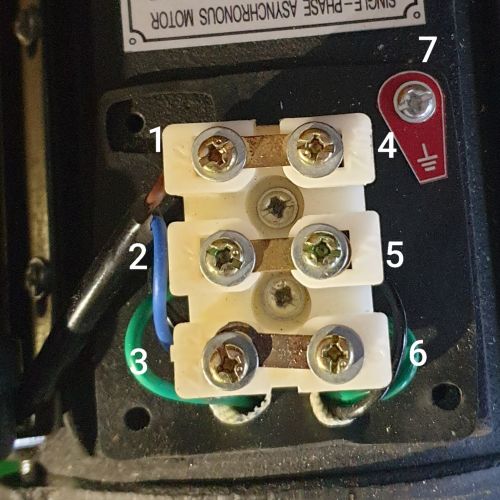

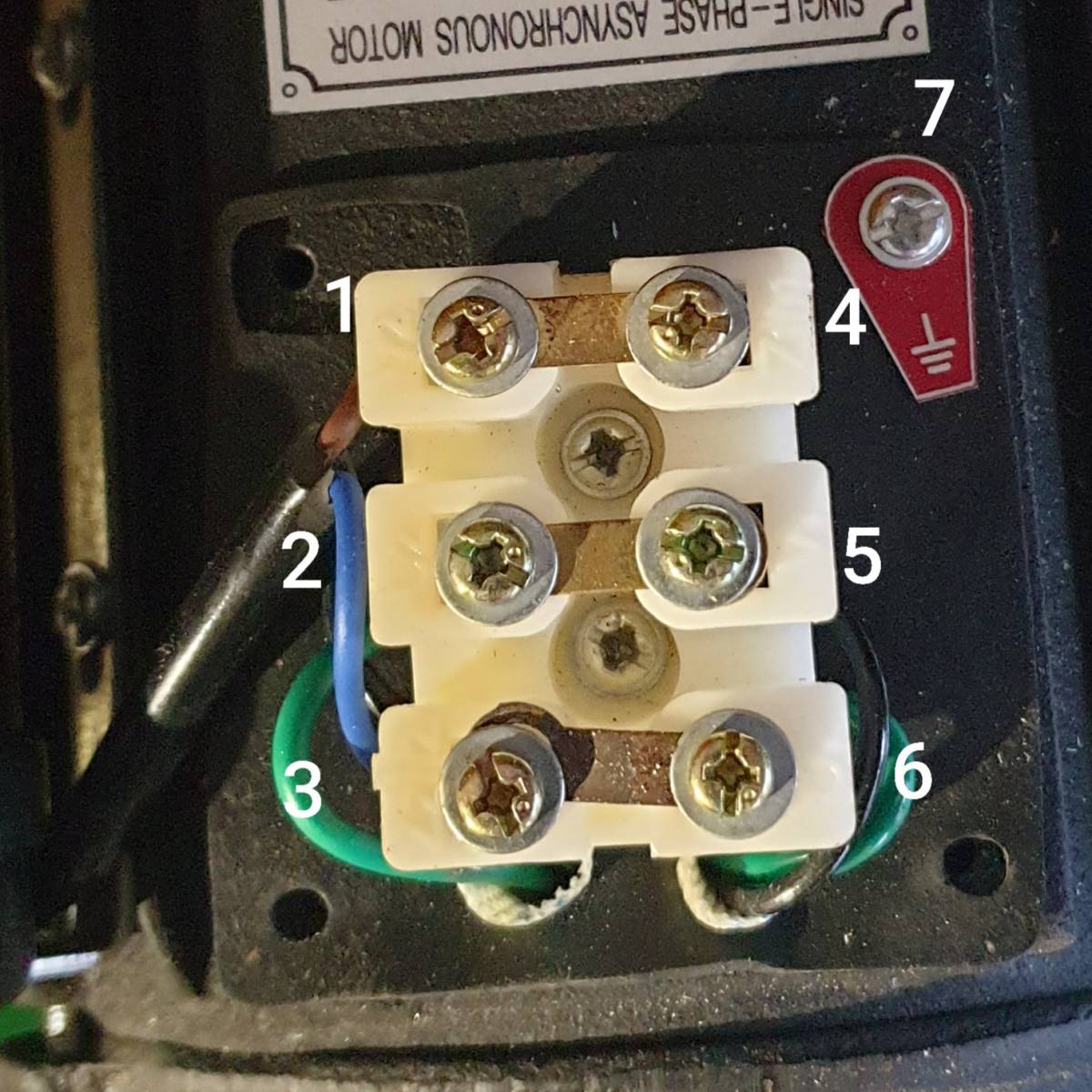

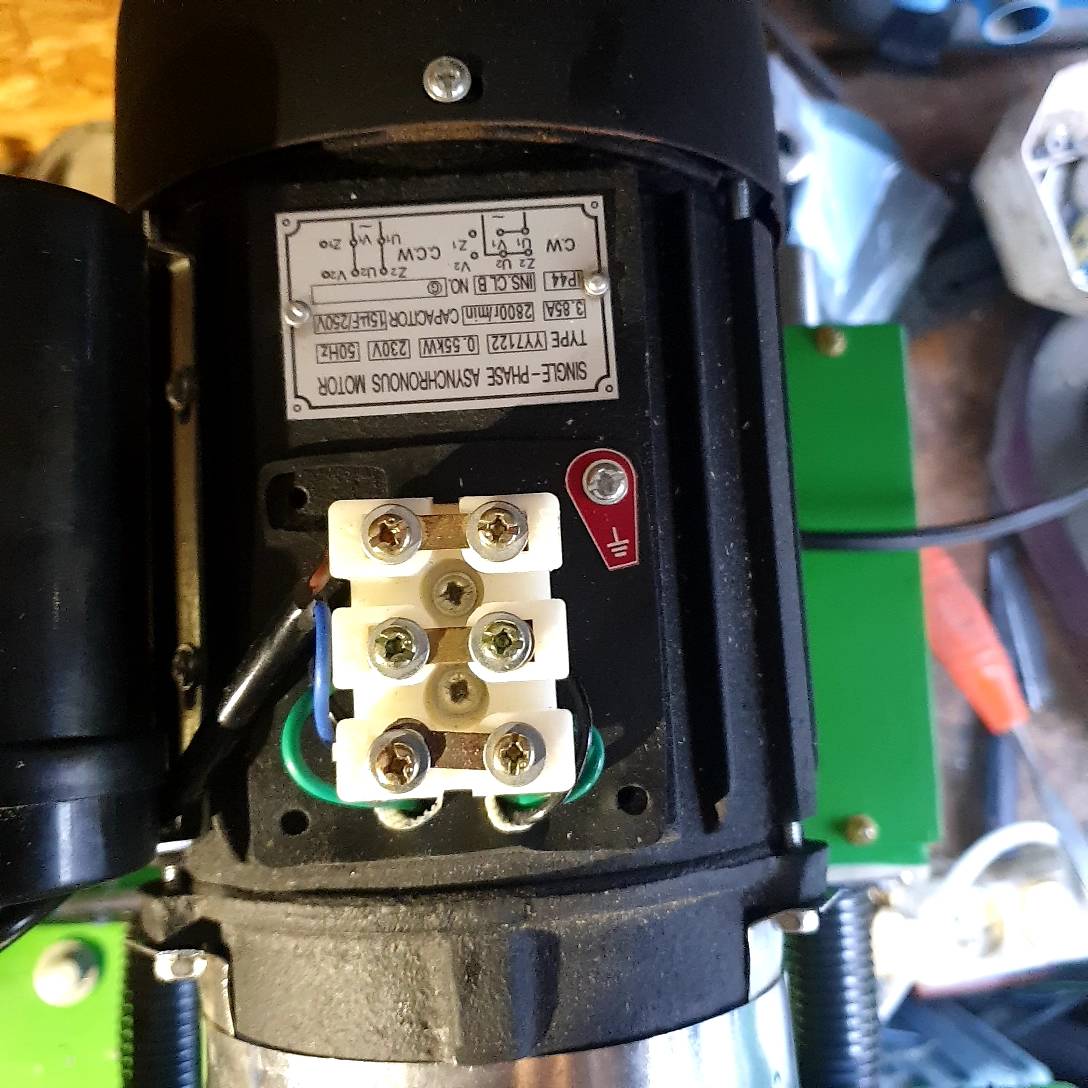

Máte to špatně. Zapojte svorkovnici podle schématu na štítku, označení svorek na svorkovnici je vylisováno na bílé plastové čokoládě u levých svorek vlevo, u pravých svorek vpravo od šroubků. Je to špatně vidět, ale je patrné pod lepším světlem.

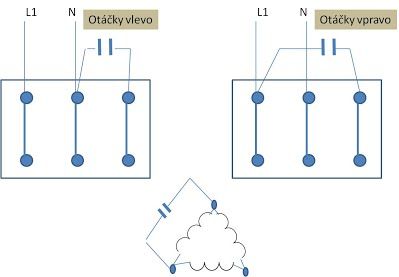

CW/CCW je směr otáčení, ten asi budete muset zkusit kam se to bude otáčet. Pokud se bude točit obráceně, zkusíte druhé zapojení.
Musíte mít pro zapojení ještě kondenzátor 15μF. Pokud ne, nemá to cenu zkoušet. Není ale ve schématu zakreslen.
doplněno 28.08.20 09:45:
Aha, vidím že kondík tam už je, tak motor už byl zapojený, takže přívodní šňůra příjde připojitmezi U1 a V1, z/ž vodič na tu samostatnou svorku s označením uzemnění.
