Co znamená přeruš. čára pod tlustou za poč. voltů?

Od: misa* odpovědí: 6 změna:

Co znamená přerušovaná čára pod tlustou za označením počtu voltů na malém transformátorku? Děkuji.





6 odpovědí na otázku
Řazeno dle hodnocení





hodnocení

6x
avatar magdon

Stejnosměrný proud na výstupu. Zřejmě se jedná o transformátor s usměrňovačem.


doplněno 23.07.20 18:54:

Kdyby to byl samostatný transformátor se střídavým proudem na výstupu, byla by tam vlnovka ~

Ano- přesně tak, nebo někdy bývá označení DC pro stejnosměrný nebo AC pro střídavý.



hodnocení

2x
Přerušovaná čára znamená, že je to stejnosměrný proud nevyhlazený, tedy jen usměrněný bez vyhl. kondenzátoru...



111®
hodnocení

1x

přesněji, že to stejnosměrné napětí pulzuje,mění velikost..neníkonstantní, jinak by tam bylo =



hodnocení

0x
avatar nonek

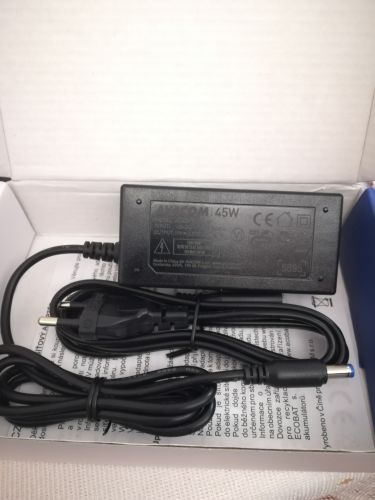

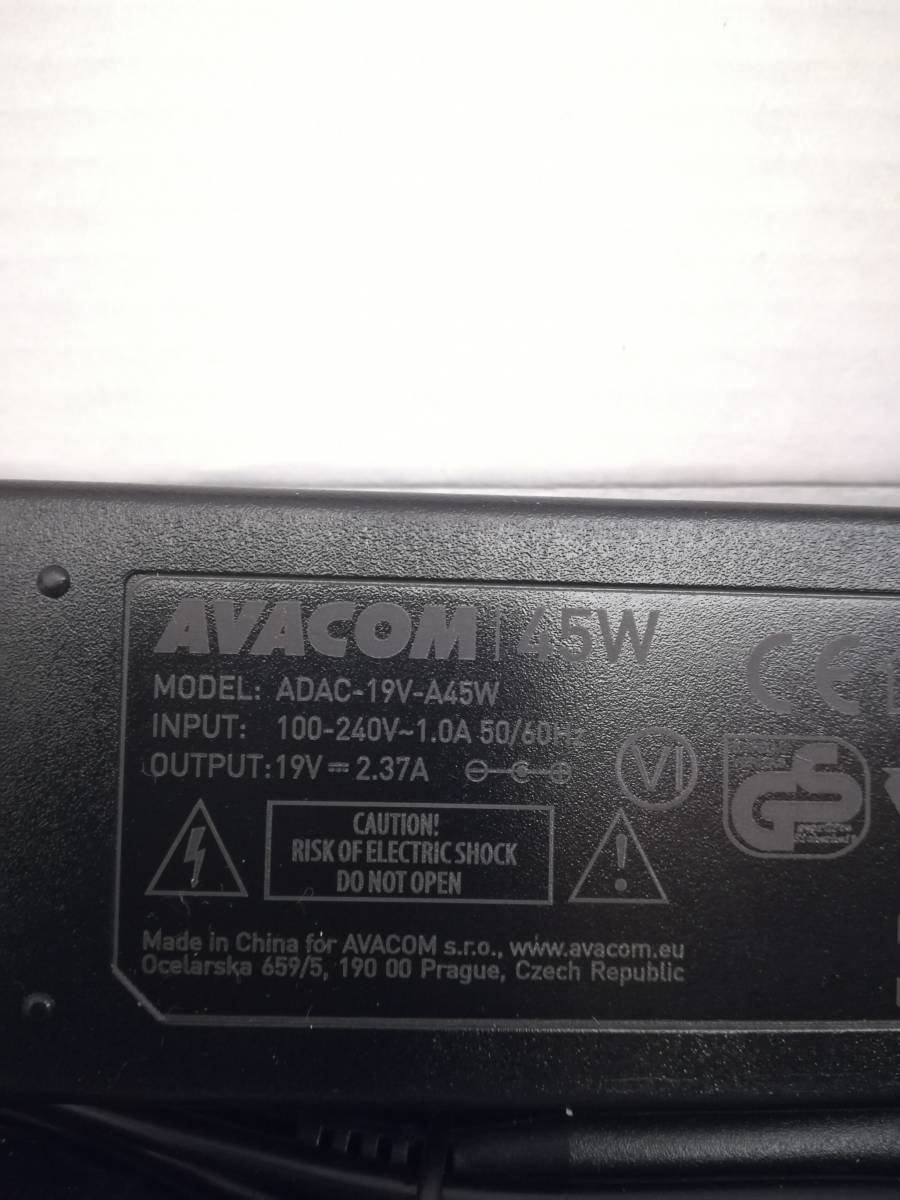

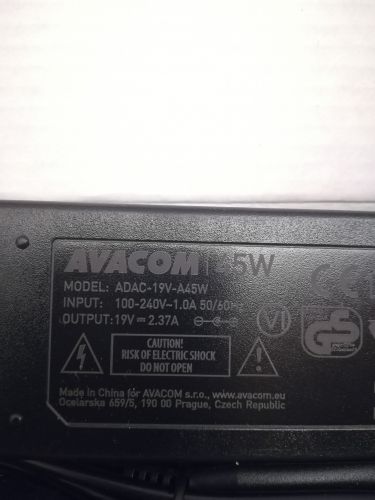

...přesněji, že to stejnosměrné napětí pulzuje,mění velikost..není konstantní...takže jsem Alze zaplatil za adaptér, který nemá na výstupu vyhlazené stejnosměrné napětí a mění svou velikost?...a není tam ani vyhlazovací kondenzátor?... i když výrobce tvrdí, že na výstupu je 19V...když je tam znak, na jaký se ptá tazatel...více obrázky

Co znamená přeruš. čára pod tlustou za poč. voltů?
Co znamená přeruš. čára pod tlustou za poč. voltů? #2



111®
hodnocení

0x

@nonek: nu o těchto zdrojů /foto/ jde o pulzní zdroj, ten pracuje tak, že usměrní 230V, následně to rozseká, přetransformuje a znovu usměrní.Všchny zdroje s usměrňovačem budou mít tento znak, protože pokud se ny výsledek podíváš osciloskopem, zjistíš, že i když je tam vyhlazovací kondenzátor, napětí se na výstupu mění, byť třeba jen o 1% a s zátěží se toto zvlnění zvětšuje, u klasického usměrňovače, pulzní zdroj má zpětnou vazbu a zvýší výkon..
Takže jakékoliv usměrněné napětí bude kolísat, o kolik je dáno konstrukcí zdroje..
