Většinou se do nich zapojuje silné zařízení např. motor, čerpadlo a tomu stačí 4kolíková zásuvka,kde nulák není potřeba.
Pro co je potřeba ty 5kolíkové zásuvky?
Díky
2x
Z pětikolíkové zásuvky uděláte čtyřkolíkovou jednoduše vložením továrně vyráběné přechodky, naopak to nelze.
Proto dnes je lepší instalovat pětikolíkové zásuvky, nikdy nevíte jaký spotřebič v budoucnu budete potřebovat připojit, nebo alespoň v nových instalacích nebo při rekonstrukci si nechat dotáhnout pětižilové přívody k zásuvkám.
2x
To či sa používajú 4-kolíkové alebo 5-kolíkové zásuvky závisia od naištalovanej elektroinštalácie kde sa pre striedavú trojfázovú sieť TN-C používa štvoržilové vedenie 3×F+PEN a pre sieť TN-S sa používa päťžilové vedenie 3×F+PE+N.
doplněno 17.07.20 11:36:
K druhej otázke,ak tam chcete použiť vrtačku na 240,tak použijete toto.
2x
Hlavně je to pozůstatek minulosti. Nově budované sítě již musí být 5tikolíkové... Tím myslím zřizované nové instalace jako instalace, ne ty podomácku běžně dodělávané...
Hlavní význam to má proto, že má nulový vodič, který je potřebný pro pomocné obvody, stykače atd... Pomocné stykače se dříve používaly na 400 (380)V, nebo trafo, ale u jednoduchých zařízení není povinností mít oddělovací transformátor... A většina přístrojů je obvykle na 230V...
1x
některým aparátům stačí čtyři kolíky, tři dráty pro fáze a nulák spojený se zeměním do jednoho drátu, například vodárna Darling.
Některé třífázové aparáty potřebují potřebují pět kolíků. Tři pro fáze, jeden pro nulák a jeden pro zemění, například elektrokotle nebo sporáky.
Problém je, že ze čtyřkolíkové zásuvky pětikolíkovou neuděláte a hlavní drát ve trojfázových rozvodech je právě nulák. Jsou i tací kutilové, kteří jsou schopní zapojit sporák pouze na fáze a na zemnící svorku. Pak tady na poradně kladou dotazy, jak to že sporák vyhořel a jak postupovat při reklamaci.
Jsou i tací kutilové, kteří jsou schopní zapojit sporák pouze na fáze a na zemnící svorku.
Jak se pak zapojí tento sporák, když v domě není jiný rozvod?
Sporák má L1, L2, L3. a zemění.
Nebo jsem Vás nepochopil?
Nevím co za novotu máte doma vy a přiznávám, že některé prudce moderní sporáky jsem ještě ani pořádně neviděl.

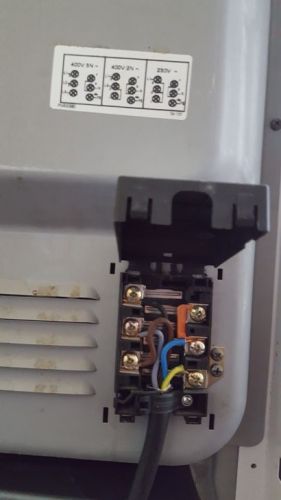

Normální sporáky typu MORA bývají zapojené na pětižilový kabl. Tři fáze, nulák, zemění. Na čtyři dráty vám je nikdo nezapojí.
Podle vás to nejde? Stačí proklemovat zem a nulák?
0x
Tedy modrý se nezapojuje, ale 3 fáze (zpravidla hnědý, šedý černý) a žlutozelený vodič.
Stroj který potřebuje jak 230 tak 400 by měl mít 5 ti kolik.
Že to může být zapojené jinde jinak, třeba v antoníčku někde na stavbě je na delší diskuzi.
Ale co se zapojuje do 5 kolikové zásuvky?
Pro motory stačí 4kolík.
Kdybych tenkrát odpojil vidlici a zapojil napevno tak bych přišel o záruku protože bych zasáhl do výrobku a neřídil bych se návodem k použití.
0x
Pak jsou ještě 3F spotřebiče s topnými tělesy zapojenými do hvězdy bez vyvedené pracovní nuly (ze středu hvězdy):
zpravidla se jedná o bojlery, teplomety, elektrokotle, atp., kde PEN vodič je připojen pouze na plášť zařízení coby ochranný vodič, N vodič je nepoužit (zařízení nepracuje/nevyužívá k žádné své činnosti 230V) a k topným tělesům zapojeným do hvězdy jsou přivedeny fáze L1, L2, L3. Topné patrony či keramická tělesa bývají použita tytéž, co u typů zařízení na 1 fázi (kde jsou připojena na svorkové napětí 230V), ale mezi každými dvěmi fázemi jsou zde zapojena 2 taková topná tělesa (patrony) v sérii se společným svorkovým napětím 400V (na každou topnou patronu pak vychází poloviční svorkové napětí, tj. 200V; teoretizování o delší životnosti těchto topných patron však může být diskutabilní)
Výhody: 1) rozložení zatížení mezi všechny 3 fáze, 2) zařízení pracuje dále i při "vybavení" = odstavení některé ze 3 fází, sic se sníženým výkonem.
Samostatnou kapitolou jsou zařízení využívající pouze dvou fází (svářečky apod.) vybavené toroidním transformátorem k přeměně napětí 400V na 230V → zde z důvodu vyššího proudového odběru, než poskytuje běžná 1F zásuvka jištěná na proud 16A.
