Sice mi není přesně jasný princip toho voltmetru na Arduinu, ale netuším, jak chceš "na Uin pustit vyšší proud", když Uin zůstane stejné
Nebo pak tému dotazu nerozumím ...

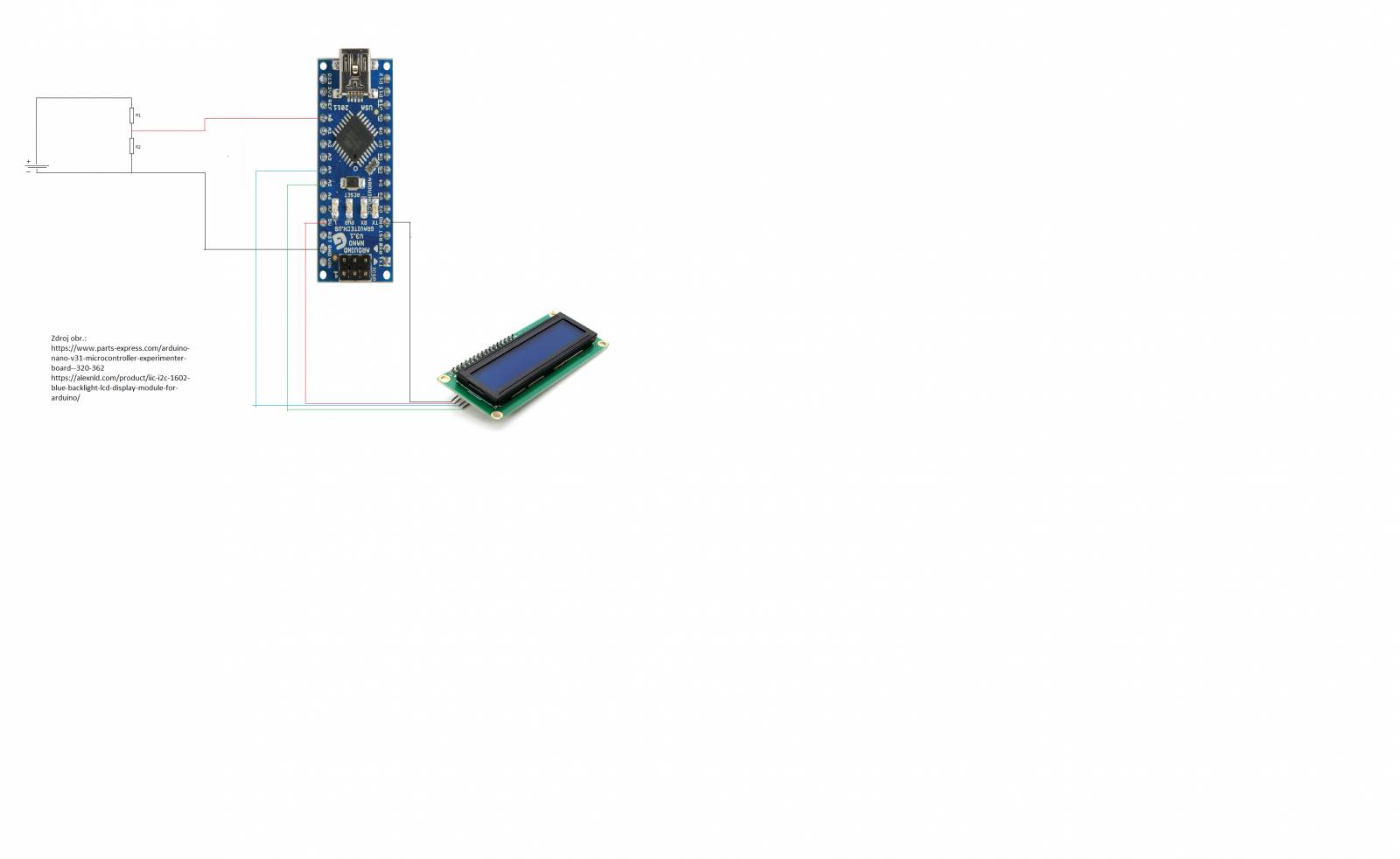

No ten dělič je tam proto, aby do arduino nešlo napětí větší než 5V. A mě by zajímalo, když bude děličem procházet proud třeba 1A, tak jestli se to nezničí. Např. Zdroj u děliče by byl 12V 1A, řekněme, že na to bude zapojený spotřebič, tak jak to bude s proudem v obvodu?
Nechápu, jak by mohlo být Uin (vstupní napětí) stejné, když přeci použiju jiný zdroj, tak vstupní napětí před odporama bude jiné => jiné výstupní napětí na pinu A4. Nebyla by v tom případě hodnota naměřeného napětí na voltmetru konstantní, kdyby bylo vstupní napěti stejné (konst.)?
Děkuji ☺
1x
Mám pocit, že to je celé nějaké zmatené... Předpokládám, že 110k + 10k odpory tvoří dejme tomu přibližně dělič 1:10
Abych dosáhl proudu 1A v obvodu co má dohromady 110 kohmů, tak bych musel do něho poslat cca 110kV...
A kdybych chtěl měřit proud, aby mi při realném napětí cca12V tekl 1A , tak musím změnit samozřejmě i ty odpory , v podstatě by tam byl asi jen ten odpor paralelně ke vstupu, říkejme mu bočník, čili měřil bych arduinem úbytek napětí na bočníku.
A protože potřebuji dosáhnou na bočníku co nejmenší ztráty, musí mít co nejmenší odpor a tím pádem bude na úbytkovém rezistoru velmi malé napětí...
Tak ono při proudu 1 A by už napětí na R2 bylo 10 kV. Takže to byl opravdu jen nástřel, čeho že se to bojí. Ve skutečnosti má možná Arduino mezní napětí pro změření 5 V, pak maximální napětí na vstupu měřáku by bylo asi 50 V, což už nijak nepředstavitelné není. Při "změření zásuvky" bych čekal, že to Arduino nepřežije. Vhodná zenerka by mohla pomoci.
0x
ad měření napětí:
Ono to ale takhle použít nejde. Když tam dá zenerku bez odporu do serie s měřeným napětím, tak je otázka, co shoří dřív, jestli zenerka, nebo vstup arduina. Tohle se používá na datový dráty, kde malej odpor v serii nevadí. Když tam ten odpor dá, bude mu to ovlivňovat měření. Prostě musí se smířit s tím, že tam nelze jednoduše nějakou ochranu vytvořit, že dělá měření jen pro DC a NESMÍ s ním měřit např. síťové napětí. Maximální napětí se bude rovnat poměru odporů v děliči. Když to bude 1:10 tak max 50V.
Ale pozor. Při měření proudu, 1A/5V byl by odpor 5R. Což je nesmysl. Pokud bude chtít co nejmenší ztrátu, dejme tomu 10mV při 1A, vychází odpor na 0R01=10miliOhm. A měřit jen analogovým vstupem arduina 10mili? Neřešitelné.
Smíří se s větší ztrátou? Třeba 100mV, což už je dost? Pak vychází 100miliOhm. A měřené napětí 100mV. To je tak na hranici použitelnosti. Nemám chuť počítat teď přesnost 10bitového převodníku arduina.
Navíc: Referenční napětí v tomto případě se rovná napajecímu. Už to je špatně, bude to bez použití externí reference nepřesné.
0x
Nemělo by se překročit napětí 5V a proud 40 mA, dá se ošetřit omezovacím odporem. Vnitřní odpor vstupů Arduina je cca 100 000 OHmů. Při měření napětí Aruinem je vhodné použít referenční napětí pinu REF pomoci příkazu "analogReference()", viz např. web arduinohobby.euweb.cz/...
