Ahoj,
našel jsem doma starý regulovatelný zdroj (1,5;3;4,5;... V; už moc nefunguje ty první 3 napětí už to nedá, to jsem nepochopil, asi se rozbily ty odpory), tak mě napadlo postavit vlastní, když jsem to otevíral, tak tam bylo trafo (překvapivě
), něco jako otočný spínač to vede vždy k odporu (je jich tam celkem asi 6), které asi snižují napětí. + pár další součástek: kondenztory, zenerovy diody, ...
Tak by mě zajímalo, jak vypadá nějaké jednoduché schéma, jak by to šlo zapojit?
Kdybych tam dal místo tich odporů potenciometr, tak by to fungovalo? Proč to tak jde/nejde zapojit: jedno trafo, kondenzátor a potenciometr?
Kdybych tam chtěl dát nějaký jednoduchý displej (ukazující volty), tak co bych tam musel do toho schématu přidat, jaký čip?
Děkuji
doplněno 06.07.20 00:32:
Napadlo mě jestli není třeba ve zdroji pc nějaký regulátor napětí? Mám zdroj ze starého pc.
Zajímavé, já myslel, že to je poradna... Takhle vy radíte lidem? Já jsem začátečník, přijde mi to zajímavé a tak se ptám... Určitě mě nezajímají, nějaké vaše stupidní výroky na mou otázku. Kdyby jste radši napsali, co je tam špatně napsáno, poradili a řekli, jak to funguje nebo vy jste jako začátečníci sežrali všechnu moudrost světa, takže jste bezchybní?
Jak jste se učili vy ... akorát poslouchali ve škole, takže být jako každý druhý? Já si myslím, že trochu zvědavosti neublíží.
0x
Zkus sem dát alespoň detailní foto vnitřku toho zdroje a také foto ovládacího panelu.
K tvým návrhům: Trafo, kondenzátor a potenciometr nic neřeší. Chybí ti tam usměrňovač a regulace (potenciometr není zdaleka totéž, co regulace). To samé je co se týká jednoduchého displeje. Když to nebude digitální voltmetr k montáži do panelu, tak to bude pro tebe hodně složité. Na nějaký "čip" rovnou zapomeň.

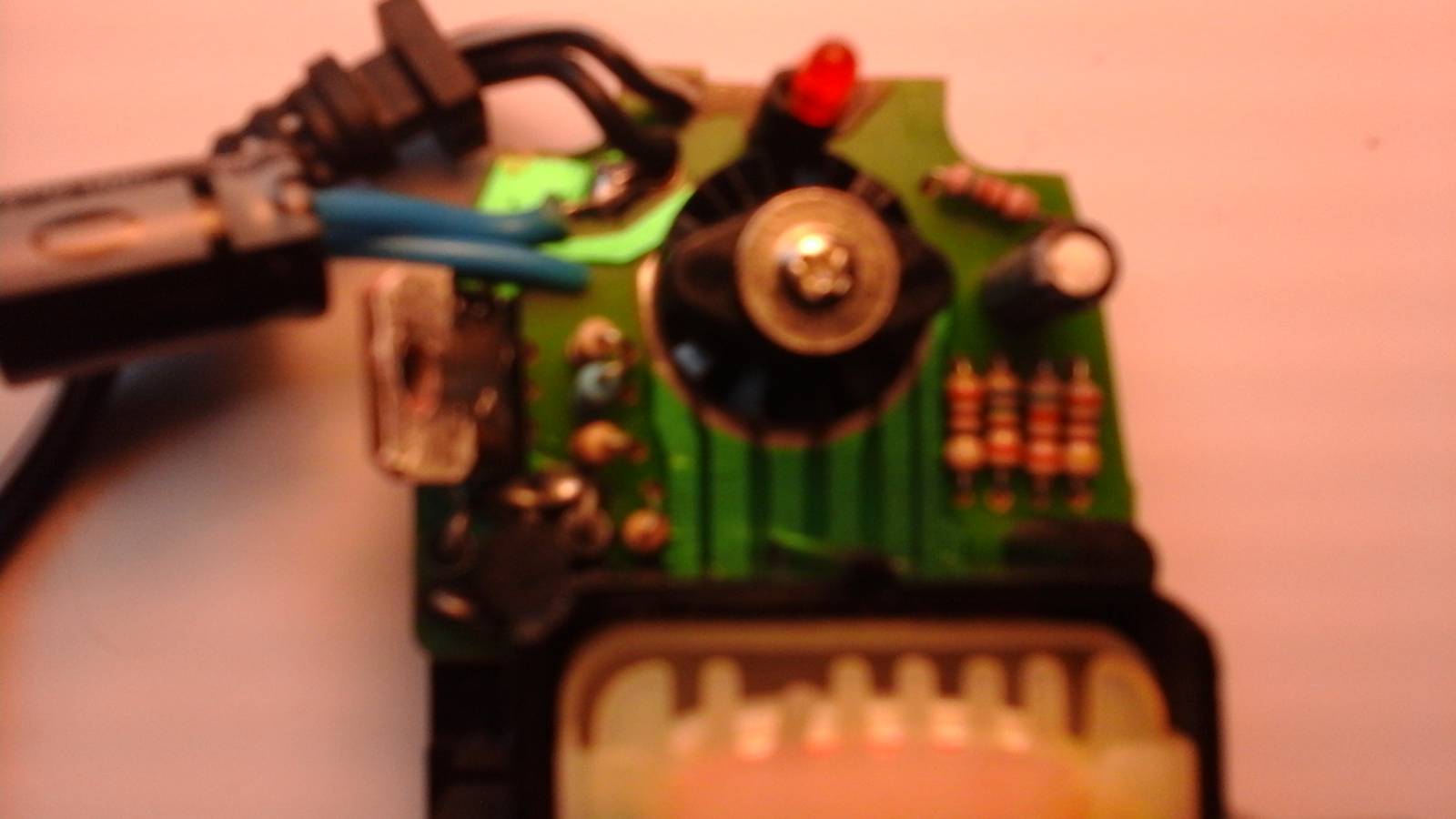

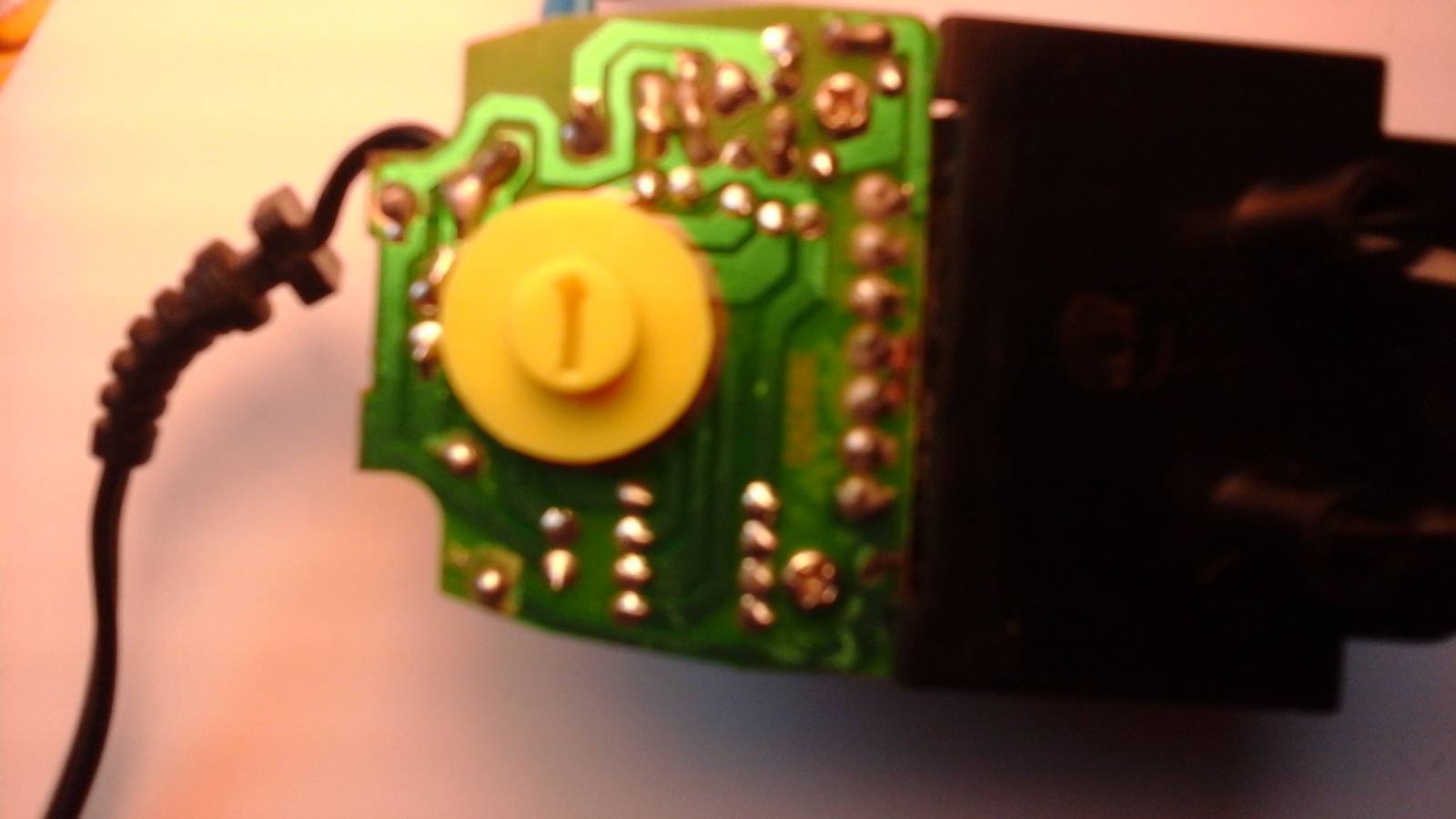

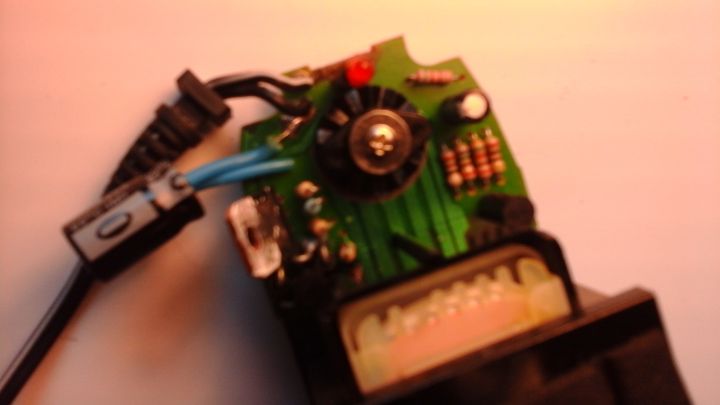

Dobře, teď jsem to zkoušel nějak vyfotit... leskne se to teda úžasně, snad je tam něco poznat.
Je tam čip Lm317T, asi regulátor napětí. Kdybych to odpájel, tak by se to dalo použít k regulovetelnemu zdroji, tak aby byl funkční (aby tam šlo nastavit volitelného napětí). Jak by se to muselo vyřešit s tím displejem (jak by se tam (ne)dal zapojit); I když by to bylo složité, tak by mě to zajímalo.
Ps. Vedle toho čipu jsou 4shotkyho diody a 4 odpory vedoucí k tomu ,,spínači"
taky jsem koukal na tohle video, tak jsem si říkal, jestli by to podlobně nešlo zapojit:
Je tam teda použitý Lm317 (rozdíl v tom moc nevidím ), mimochodem šlo by to i s takovýmto displejem:
Aktuálně tady mám tenhle a 2 segmentový (což je málo,hlavně to není jako na videu,spojené jen do 3 vývodů)
