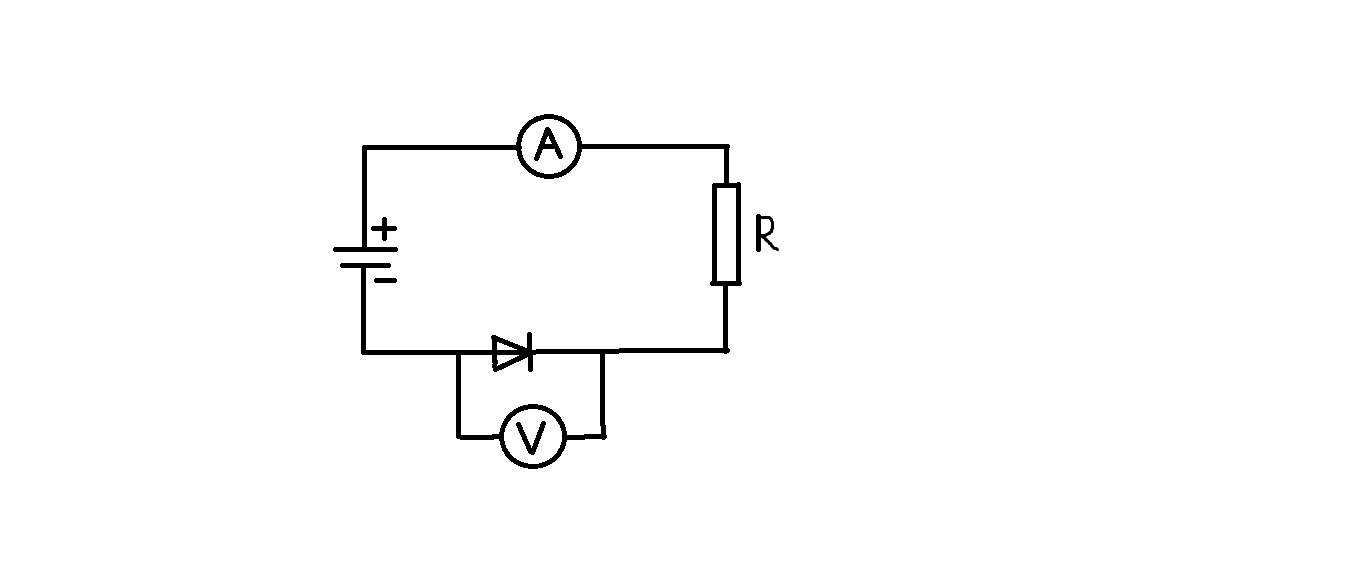

Dobrý den nevím si rady proč na tomto obrázku bych nemohl změřit daný obvod. kdyby někdo věděl pište
0x
značka diody tvoří šipku, která označuje, kterým směrem dioda propouští proud. Vy máte diodu zapojenou čelem vzad, v nepropustném směru. Proud přes takto zapojený obvod=nula, ampérmetr naměří 0.000 A a voltmetr naměří plné napětí zdroje. Odpor R je v takto zapojeném obvodu úplně zbytečný.
doplněno 09.06.20 09:17:
No tak pravda, přidejme doušku když už tady někdo zase troluje.
V těchto školáckých úlohách se odpor diody v závěrnbém směru rovná nekonečno, svodový proud voltmetru se rovná nule a vnitřní odpor zdoroje se taky rovná nule. Přes obvod teče proud nula a proto úbytek napětí na odporu R je taky nula. Na velikosti odporu R vůbec nesejde, voltmetr naměří plné napětí zdroje.
