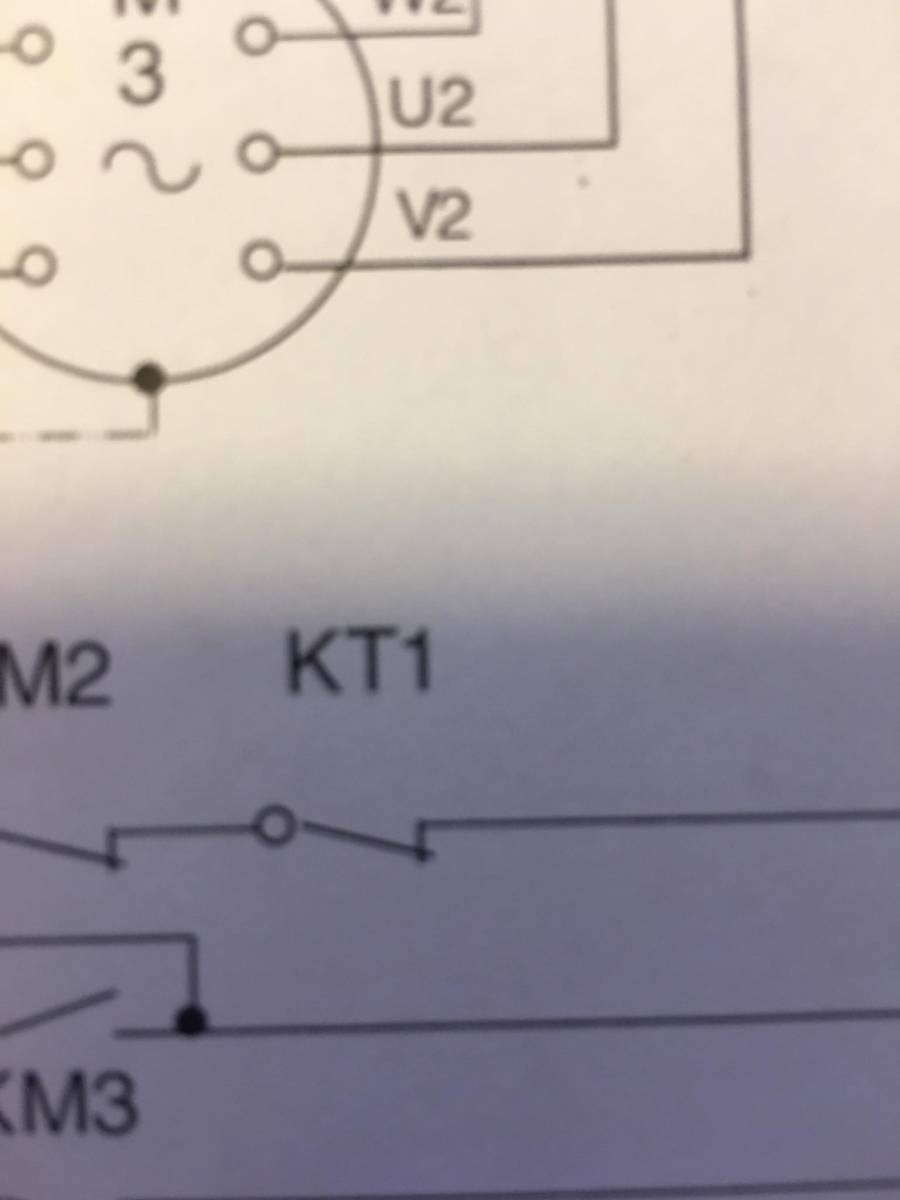

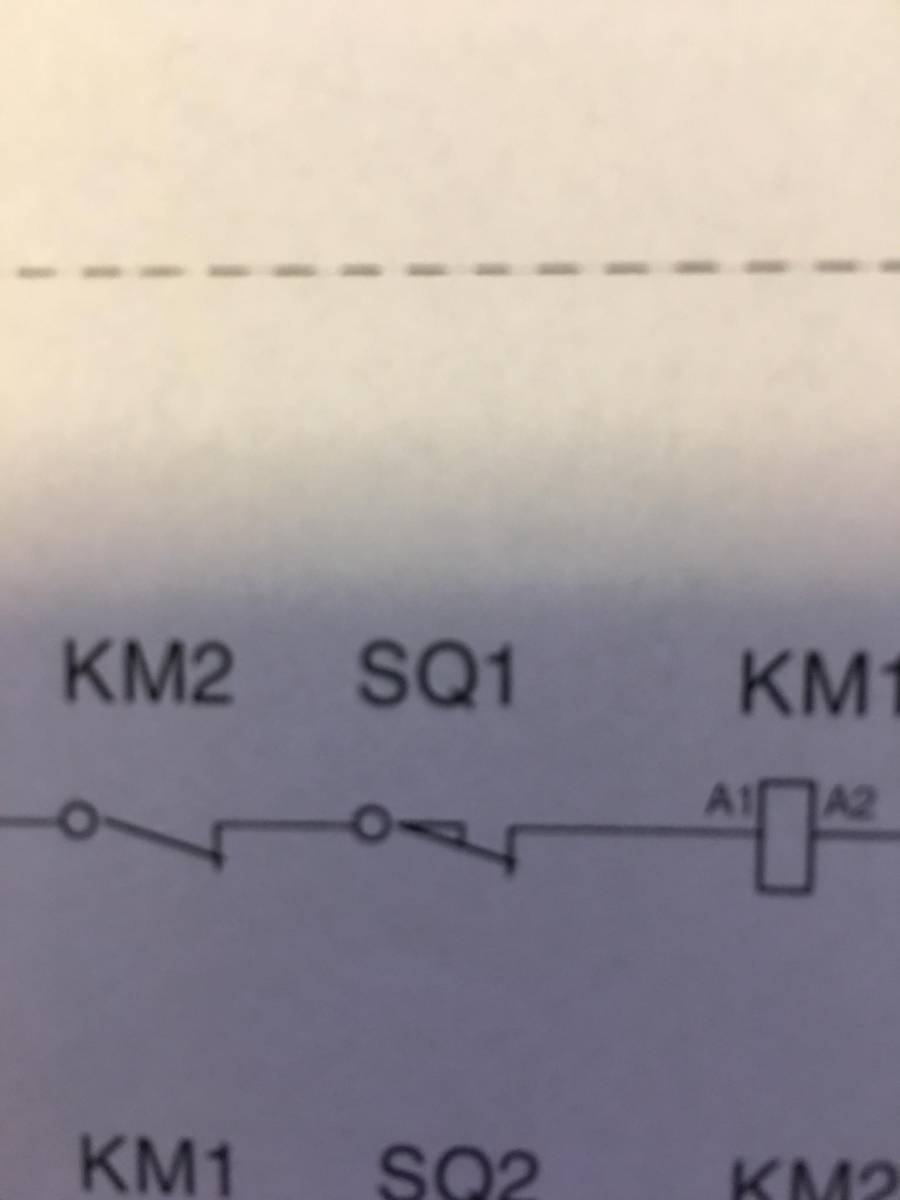

Dobrý den, prosím o pomoc na obrázkách jsou vyfocené SQ1 a KT1 nevím co to je. Někdo kdo by mi to prosím objasnil?SQ1 je ve stykačové reverzaci a KT1 je ve stykačové kombinaci.
4x
SQ jsou často označovány koncové spínače - ať už mechanické, či indukční
KT bývají označeny časové relé
doplněno 07.06.20 17:31:
Zkuste vyfotit aspoň celé to zapojení motoru, to pak dokážeme poradit konkrétněji
doplněno 07.06.20 18:40:

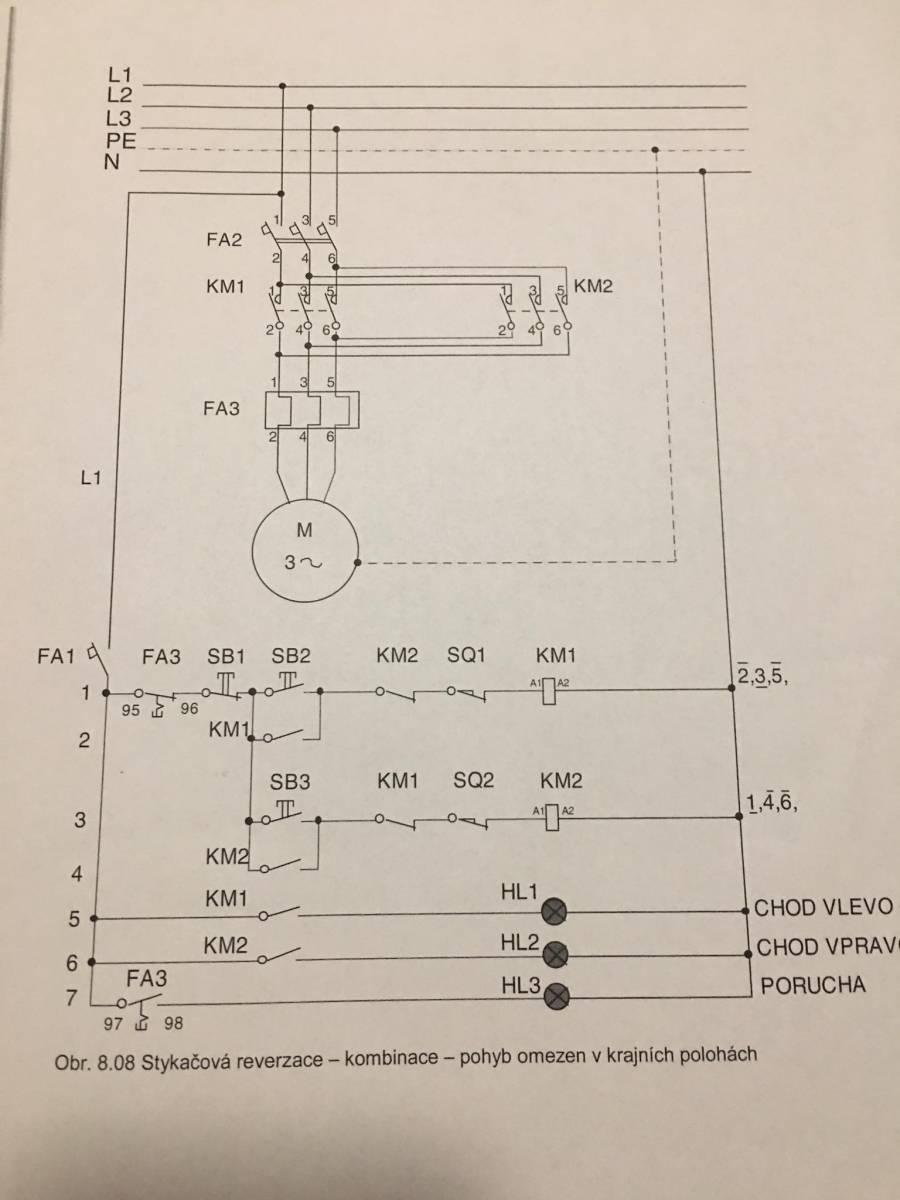

Tak to SQ jsou skutečně koncové spínače, které při dosažení krajní polohy daného zařízení zabraňují spuštění motoru směrem, kde by došlo k mechanické kolizi.
Příklad - výtah jede nahoru, po najetí na koncák je pak možné spustit jen chod dolů.
3x

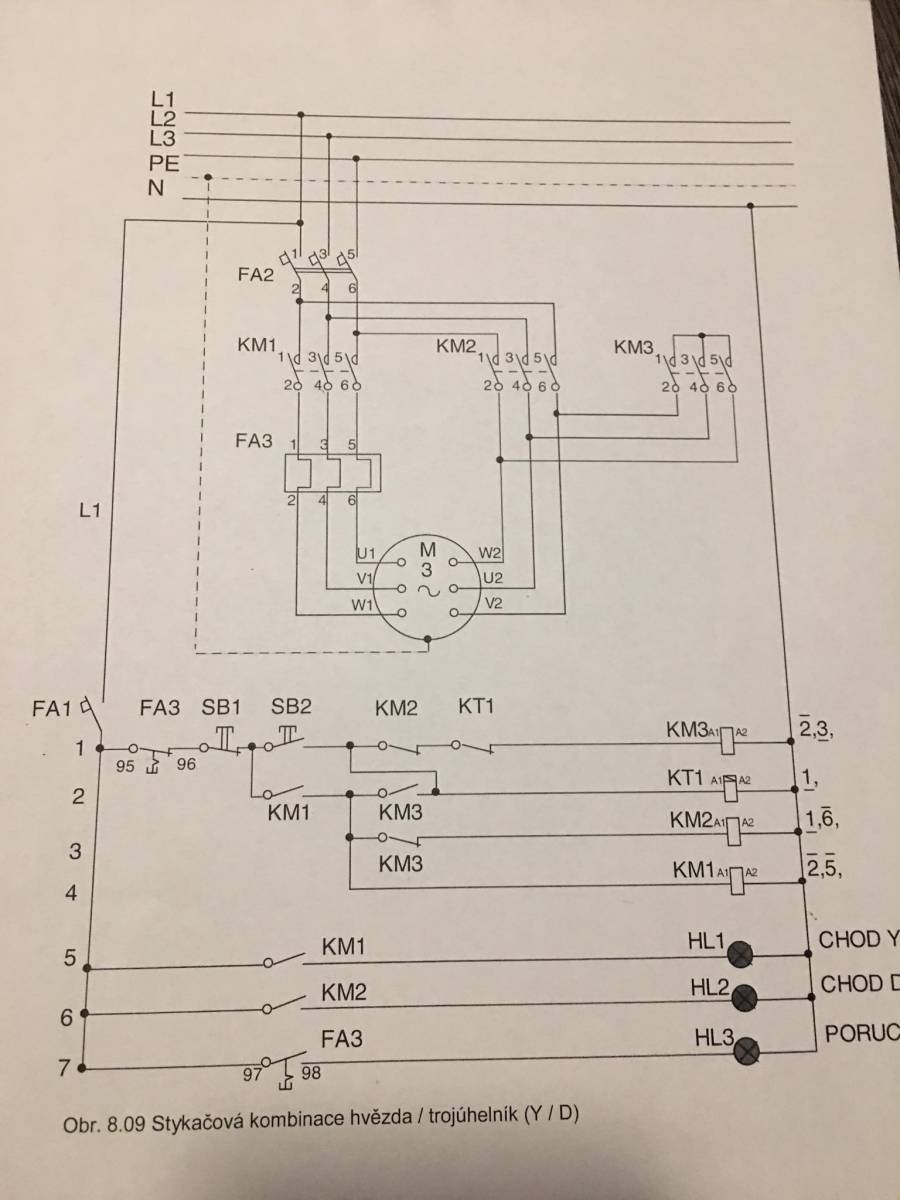

KT1 bude časové relé pro automatické přepnutí hvězda - trojúhelník.
SQ1 mě napadá dle umístění jako tepelná ochrana, ale to jen hádám.
Možná kdybyste dal celé schéma... mimochodem to k tomu projektu nemáte seznam použitých prvků?
doplněno 07.06.20 17:24:
jinak jsem jako SQ viděl označený koncový spínač... ale kdybyste nám řekl, k čemu to má sloužit, fakt by se radilo líp
Děkuji za pomoc, toto jsou dvě ze zapojení které budeme mít u zkoušek, mistři nám uřčitě říkali co to je ale mně to vypadlo z hlavy, tak proto píšu sem. Víc informací než je na schématu k tomu nemám. Příkládám schémata.
