Vymena vypinace na wc k ventilatoru

Od: majky 27.05.20 08:17 odpovědí: 12 změna: 28.05.20 11:27

Dobry den. Prosim o radu na wc menim stary vypinac ktery ma doutnavku a 3 kontakty. jeden nahore a dva dvole. vrchni kontakt je faze z venecku na chodbe a je stale pod proudem. levy dolni je nula k ventilatoru a pravy dolni je faze k ventilatoru.

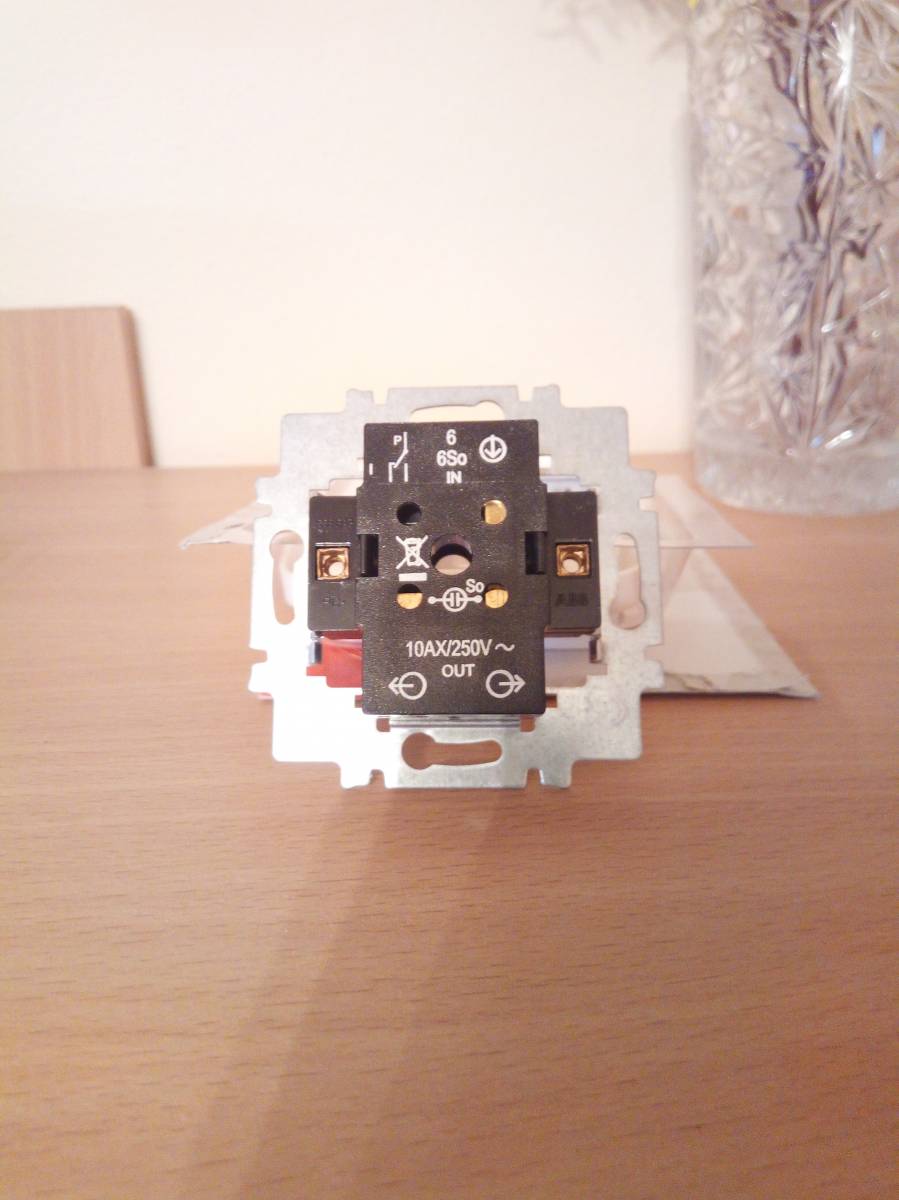

koupil jsem vypinač řazeni č6 od ABB model tango. viz obrazek. chci se zeptat zda zapojeni je stejne? in = privodni faze z venecku ktera je stale pod proudem a svorky out budou leva strana nula vebtilatoru a prava faze vebtilatoru. Děkuji

Odpovědět na otázku Skočit na nejnovější odpověď

12 odpovědí na otázku

Řazeno dle hodnocení

berger*

27.05.20 08:29

Možná mi to po ránu nemyslí,ale tak,jak jste to popsal - asi na to radši nesahejte. Nula k ventilátoru? Ten vypínač,co tam byl - fungoval jak u světla - zapnuto,vypnuto? Anebo jako zvonek - tlačítko?

majky

27.05.20 09:12

Dobry den.

Původní vypínač fungoval jako u světla zapnuto/vypnuto

berger*

27.05.20 18:05

No,takže tu šestku uskladněte a postupujte podle rady gumidka... To jsou úplně jiné vypínače,i když se zapojení tváří stejně. To by byla dobrá šleha...

gumidek®

28.05.20 11:27

Berger: To by se i pěkně kontakt připekl

Skočit na otázku
Vložit novou otázku

[přidat komentář]

mikihans®

27.05.20 08:43

Ne, na výstupní svorky nulu rozhodně nepřipojujte!

[přidat komentář]

ladis*

27.05.20 09:13

Dopln foto krabice s draty a foto puvodniho strojku.

podle schematu ten novy strojek prepina horni vstup mezi dva dolni...

----

Není uplne jasné, co přesně myslíš nulou, skutečná nula se do strojku připojuje výhradně pro případ, kdy je nutné, aby doutnavka (ledka) svítila v poloze zapnutého spotřebiče.

Ps dočasnou nulu logicky naměříš i na fázovém přívodním vodiči do spotřebiče, proto doutnavky signalizující při vypnutém stavu nepotřebují přivádět nulu.

[přidat komentář]

gumidek®

27.05.20 09:48

Pokud bylo použito ABB Classic č.1 tlačítko s doutnavkou, tak nelze stejně zapojit s ABB Tango č.6 přepínačem.

Dejte fotku. Nelze radit bezpečně, protože tomu nerozumíte. S původním zapojením poradím (i další rádci).

...

I ABB Tango lze osadit opět doutnavkou. Montuje se mezi horní a spodní svorku nebo mezi spodní svorky, jako mají všechny ABB Classic.

emat.cz/...

(lze koupit i zelenou krom oranžové klasické).

Pozn.: ABB Tango nemají u č.1 (spínače s jedním kontaktem) Nulovou svorku na přidržení vodičů a doutnavky. To má jen Classic a Praktik (ale Praktik si nejsem na 100%jist). Tango N nemá.

doplněno 27.05.20 09:55:

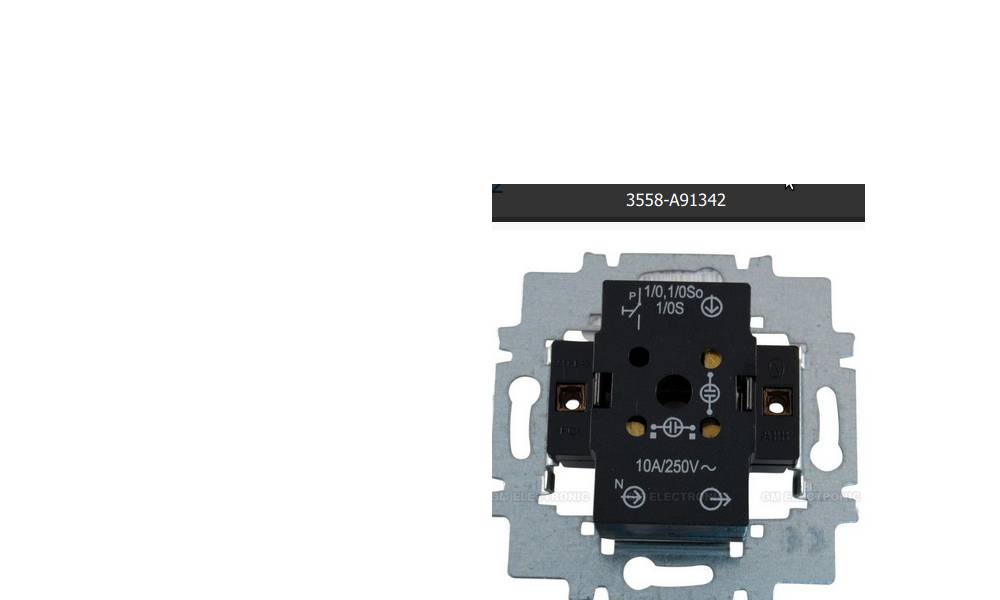

Doplňuji obrázek, kde je Classic 1 s N svorkou vlevo. Vede jen doutnavku a nemá kontakt na spínač.

Tango ho nemá, takže N dát na Wago 222 nebo 221.

majky

27.05.20 10:20

Moc děkuji za radu.

K vypínači se dostanu až odpoledne a pošlu foto původního zapojeni.

Ještě jednou děkuji

majky

27.05.20 15:44

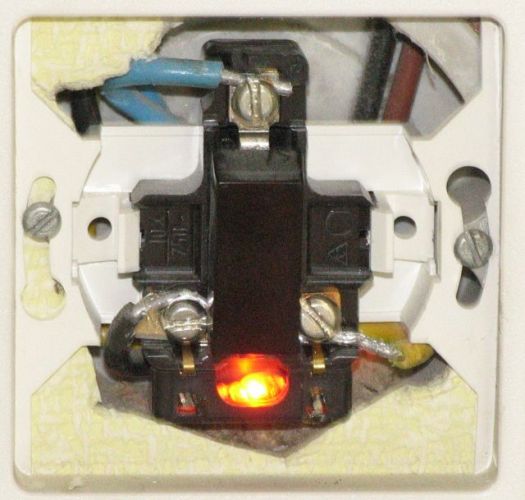

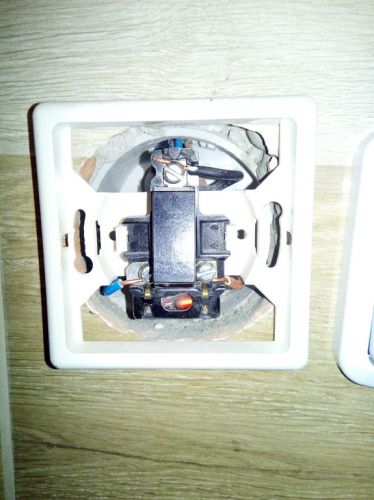

Přikládám foto původního zapojení

mikihans®

27.05.20 18:33

Ano, to byl vypínač, který měl na jednom kontaktu nulu pro doutnavku. Teď tam máte přepínač, který přepíná fázi mezi těmi dvěma spodními kontakty. Pokud byste ho zapojil stejně jako starý, tak při přepnutí vypínače dojde k tvrdému zkratu fáze na nulu

[přidat komentář]

gumidek®

27.05.20 18:59

Nutně potřebujete speciální se svorkou N a koukám, že Tango ho přecejenom má!

e1.cz/...

Doplníte doutnavkou

e1.cz/...

A zasunete doutnavku tak, aby měla kontakty při dolních svorkách (Tedy N a tu jednu od vypínače).

doplněno 27.05.20 19:08:

Zezadu musí být vyobrazena N svorka, která je jen pro doutnavku (ABB Tango).

3558-A91342 tohle to je.

majky

28.05.20 05:14

Paráda. Ještě jednou moc děkuji všem.

[přidat komentář]
