 | Řešené úlohy elektropneumatiky (1).pdf | 911.67 kB |
je to určite automatický režim?
2x
doplněno 22.05.20 11:02:
až jsem to sepsal tak vypršel čas pro opravu a nevložilo se to. Sakra psát to znovu se mi nechce...
doplněno 22.05.20 11:03:

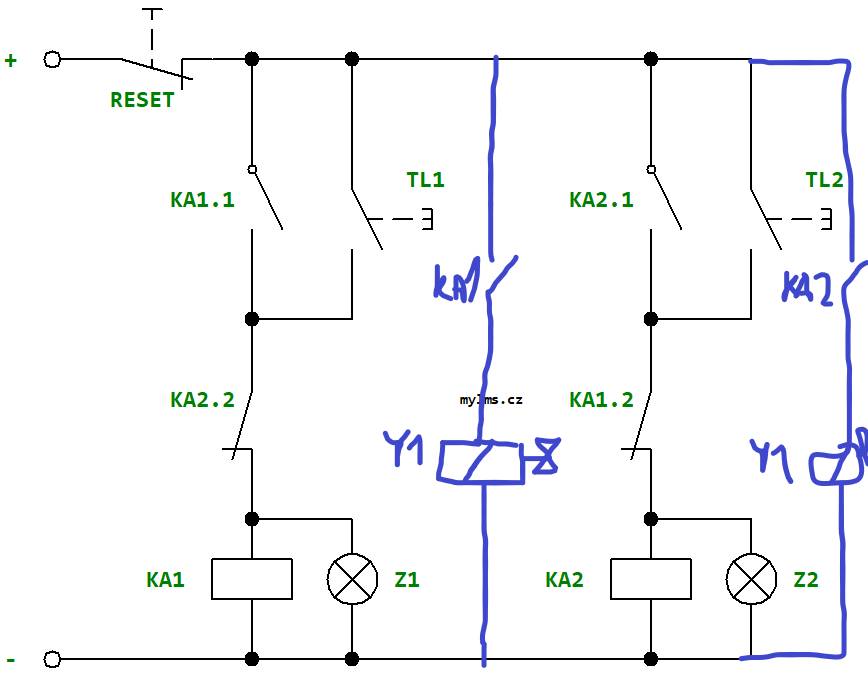

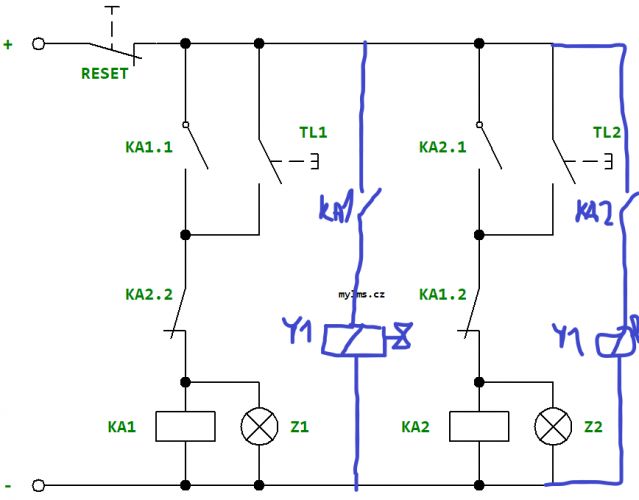

místo žárovek si tam dej vinutí ventilů, nebo tam ty žárovky pro indikaci stavu klidně nech
2x

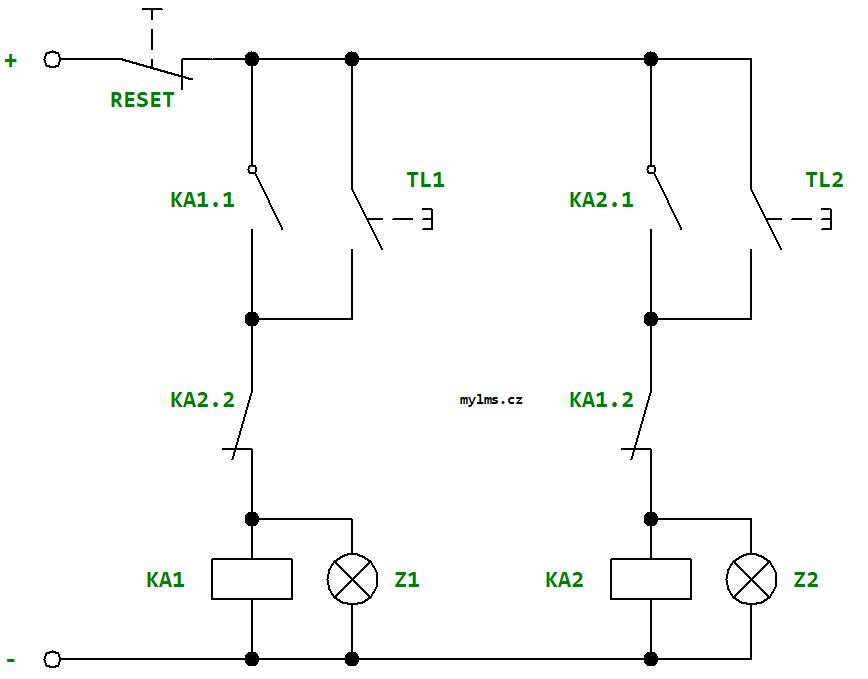

+ tlačítko RESET tlač. TL1 /v tvém případě S1/ kontakt KA2.2 vinutí relé /paralelně žárovka a k ní třeba vinutí ventilu VYSUNOUT/ na - pól přitáhne relé KA1 a / vybudí se vinutí VYSUNOUT/ , a přes kontakt KA1.1 se uzavře samodržný obvod relé KA1 a nyní můžeme pustit tlačítko a obvod zůstane sepnutý.
pro funkci ZASUNOUT musíme stisknout tlač. TL2 a vytvoříme obvod:
+ RESET TL2 KA1.2 vinutí KA2 s žárovkou a paralelně k tomu vinutí ventilu ZASUNOUT na -pól
v tomto obvodu se aktivuje relé KA2 a přes vlastní kontakt KA2.1 nakradí tlač TL2 /S2/ které nyní můžeme pustit.
Kontakt KA2.2 v obvodu relé KA1 přeruší obvod, relé přestane držet, s ním i vinutí VYSUNOUT a žárovka zhasne a obvod je připraven k dalšímu použití
proste oni my poslali tohle a já jsem byl v prdeli: Vaším úkolem bude navrhnout úplný automatický režim pro úlohu čislo 8. Jak to uděláte, to je na Vás. Muzete Použít pneu válce, ventily, stykačů, koncové spínače, senzory, časové relé apod .. Samozřejmě třeba nakreslit i elektro a pneu schéma zapojení a vypracovat hle technickou zprávu, ktera bude obsahot i titulní strany (název projektu, datum vypracováním, škola a jméno autora). Na další straně popíšete, co projekt zajišťuje, Jak pracuje, Jak byl vyhotoven a bude tam hle stát o bezpečnosti.
2x
když místo tlačítek dáš kontakty časování tak to může chodit i podle nastavených časů. Tak jak je to nakresleno je to pro ruční ovládání . Technicky se to dá řídit různě, mohl by tam být i motor s vačkovou hřídelí, která by spínala tlačítka, nebo čítač, který by po napočítání určitého času přepnul výstupy, ale to zase potřebuje oscilátor impulzů a tím se ti to komplikuje.
Já nemám přesnou představu jjak to má chodit. Tak jsem ti dal alespoň tohle.. klidně to může řídit PLC /průmyslový počítač/ vhodně naprogramovaný.
kontakty tam mohou být KA1.3 a KA2.3 KA1 je vinutí a KA2 také vinutí , číslo kontaktu je za tečkou..
0x
Vždyť na straně 31 toho pédeefka je krásný jednoduchý schéma jakožto řešení.

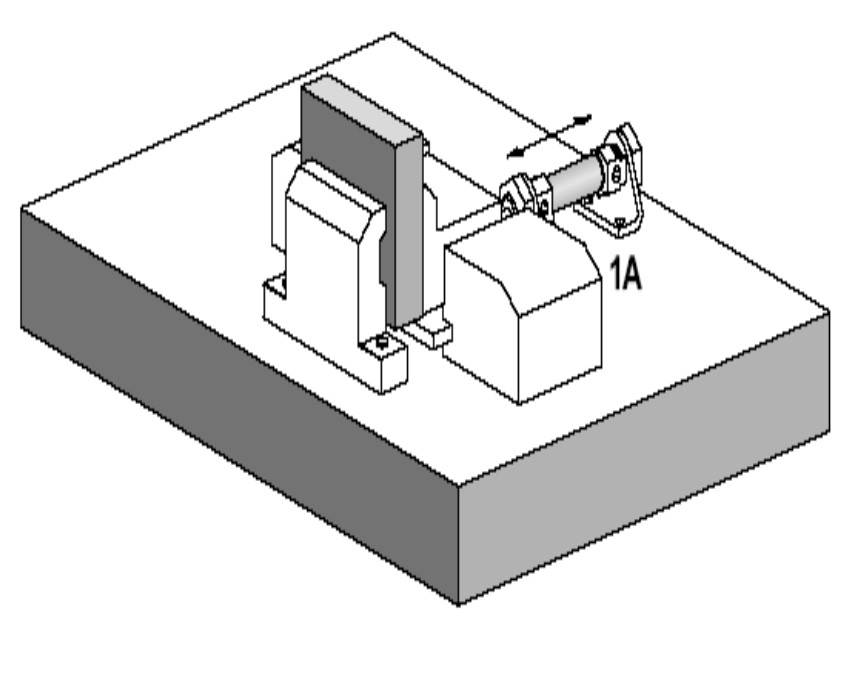

Funkce je jednoduchá - tlačítko S1 po stisku sepne relé K1, které jednak otevře monostab pěticestný ventil, ale zároveň na větvi 2 drží samo sebe v sepnutém stavu. A to až do doby, kdy stlačíte S2, které je NC - tedy rozpínací, takže uvolní relé a tím uvolní i onen ventil, který pak otevře svěrák.
