Zapojení motoru

Od: higo odpovědí: 9 změna:
Zdravím,

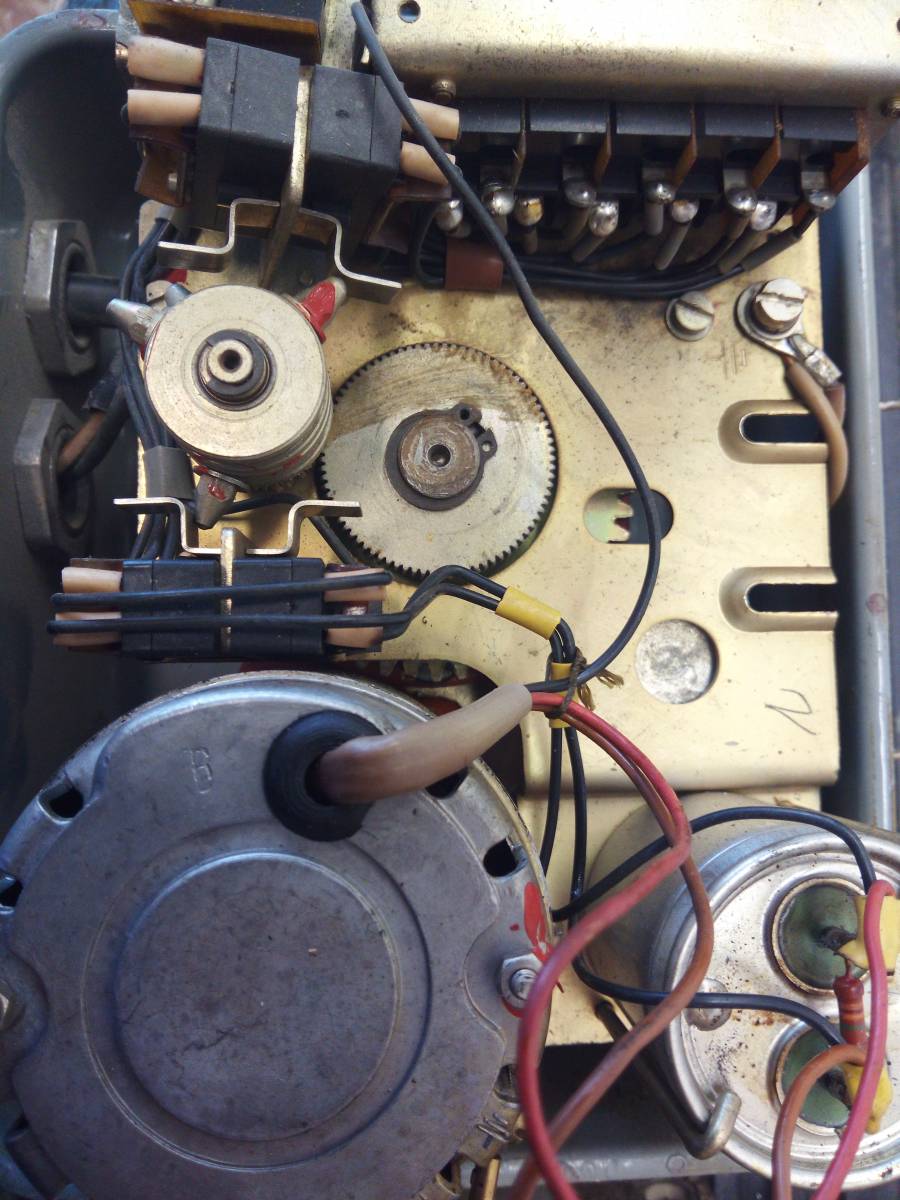

mám motor, který je v plechové krabičce, po odkrytí vidím motorek, kondík a koncové spínače?
Chtěl bych se poradit k čemu je tam ten kondík?
Jak to fungovalo? Jak ho zapojit na domácí používání?
Díky

Zapojení motoru

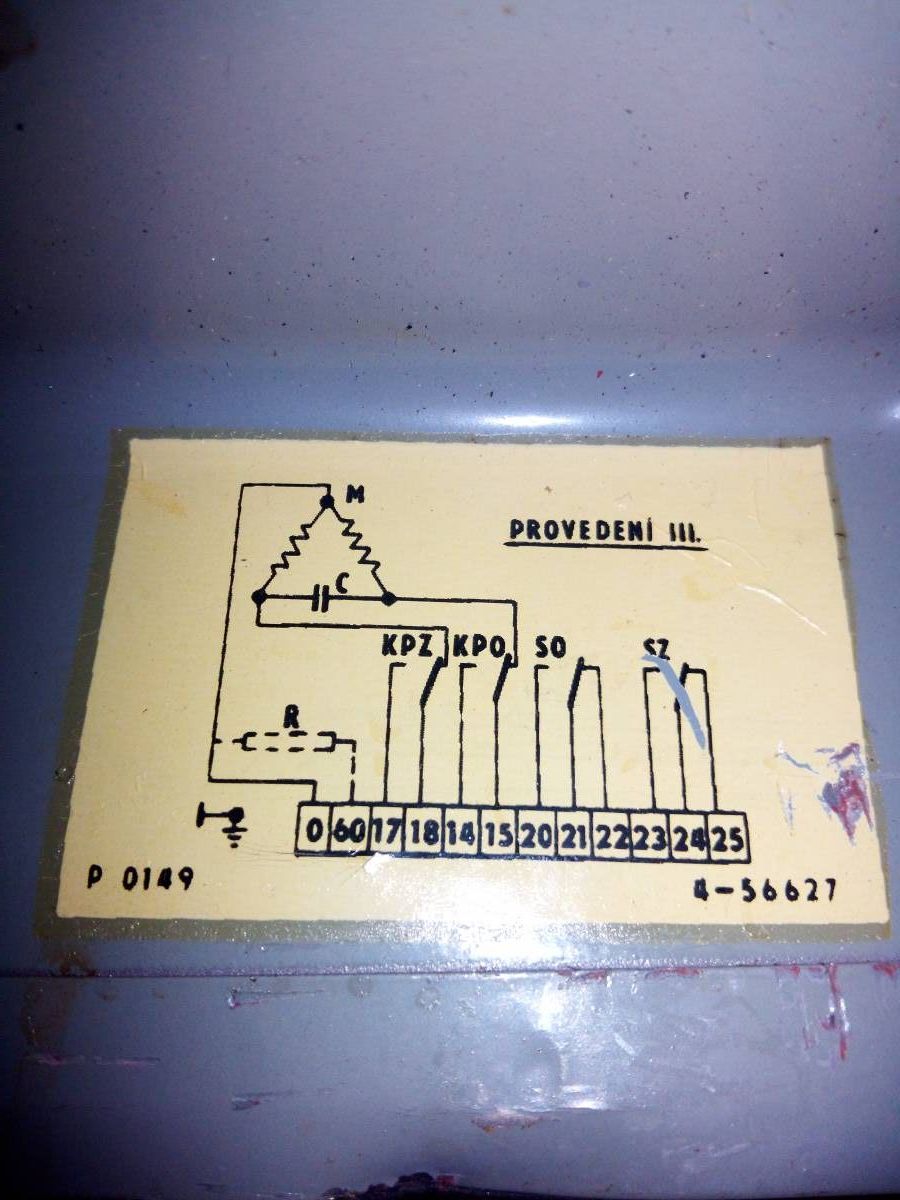

Zapojení motoru #2





9 odpovědí na otázku
Řazeno dle hodnocení





111®
hodnocení

2x

tady je něco podobého, může to být i dvourychlostní motor , jedním směrem rycle a nazpět pomalu ... Zapojení čerpadla MINOR NTD-62–4-LH-80



hodnocení

2x

Není to dvourychlostní motor, je to obyčejný motor kde se pomocná fáze (provozní) tvoří pomocí kondenzátoru. To na obrázku je starý Climact, řekl bych že snad i pákový ...

90° páka , tedy původně. Chod motorku je časově omezen, celkem dobře hřeje...

KPZ - směr točení I (zavřeno)

KPO - směr otočení II (otevřeno)

Celkem to je málo spolehlivé... Zkušenost ze života...

Zapojení s kondenzátorem je standardní, kdo je trochu v obraze, tak to bere jako samozřejmé...

Původně je to k ovládání VZT klapek, žaluzií apod.



hodnocení

2x

Chceš zapojovat celý pohon? Nebo z něho vykuchat jen motorek? Pokud pohon, tak na svorku "0" zapojíš nulový vodič a na svorku 18, respektive 15 přivedeš fázi... A pojede do leva, nebo do prava...

Páka je ten převod ... Již jsem to tu psal, že je to z pákového ovládání klapky... Tedy se točí (přes mikrospínače - krajní polohy) jen o 90°... Pokud vykucháš ty koncové spínače (mechaniku) , tak s ním lze točit dokola...

Pokud samotný motorek, tak buď musíš změřit, nebo tu barvu vodiče co je "nulový" okouknout co vede na svorku "0"...

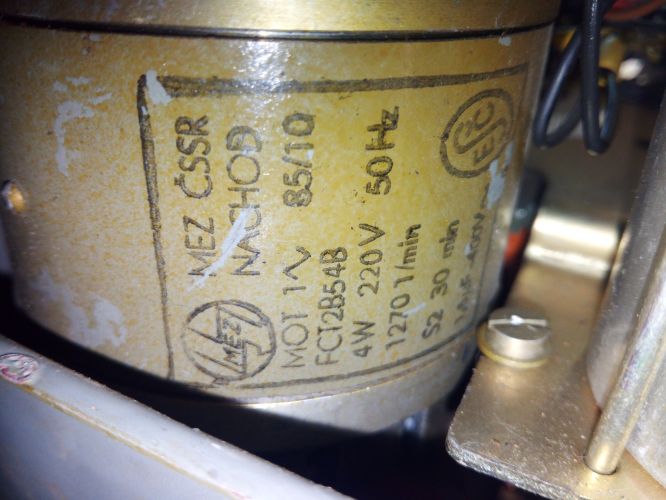

Kondenzátor zapojit jak je ve schematu... Ale motorek je slabý a pro omezenou délku provozu - režim S2, na cca 30 minut ...

Myslím, že to musí trošku technicky zdatný člověk pochopit i z plánku...

higo
hodnocení

Dobrý den,
potřebuji motorek nechat uvnitř a jen ho zapojit bez koncáků.
Pro rozjetí na dvorku 0 připojit nulák a buď na 15 nebo jen na 18 připojit L?
Pojede buď doleva nebo doprava?
Záleží na tom jestli bude L na 15 nebo na 18?
Co přesně znamená to S2 na 30min? Že déle jak 30minut nemůže motor točit jinak bude po něm?

za 30minut bude horkej ...

To si musíš zkusit, na jakou stranu pojede.. Zapojíš vždy jenom jednu svorku... Buď 15, nebo 18... Taky to bude pěkně pomalé...



higo
hodnocení

Zdravím,
od motoru vedou celkem 3vodiče, černý, červený, a hnědý.
Jak ho zapojit s tím kondenzátorem?
Případně jak ho zapojit podle té svorkovnice?
Je na něm i nějaká páka, ta je k čemu?
Díky



higo
16.05.20 13:55
hodnocení

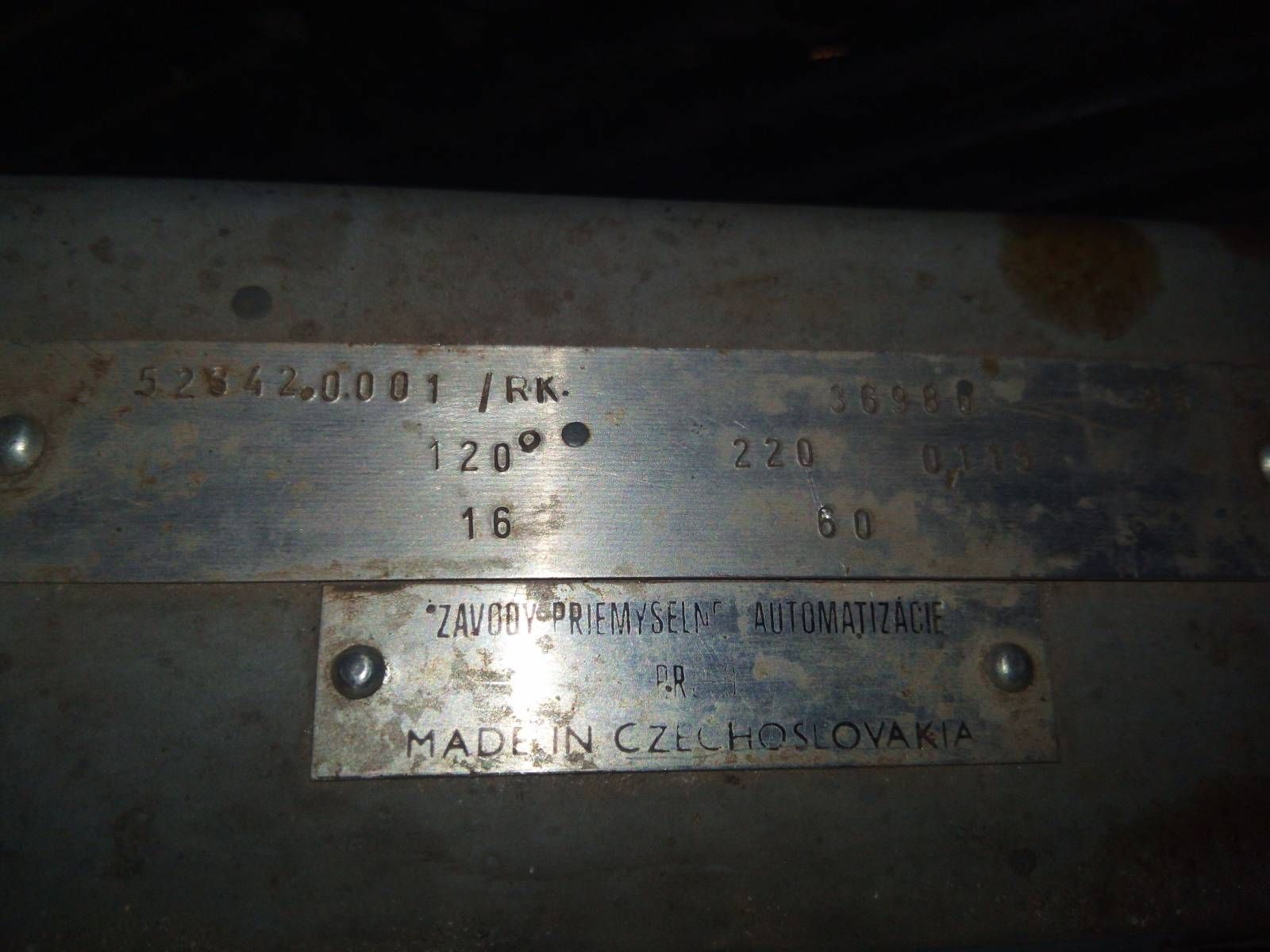

Zapojení motoru #3
Zapojení motoru #4

Je to motor od nějakého pohonu. To znamená k otvírání ventilu, nebo nějaké klapky. Takový motor není určený pro trvalý provoz. Jinými slovy "otevřít-zavřít". Jinak se bude hřát, až se může spálit. Protože konstrukčně není postaven pro trvalý chod. Proto jsou tam také ty mikrospínače.
