Zapojení potenciometru - frekvenční měnič

Od: rada1 29.04.20 05:42 odpovědí: 4 změna: 29.04.20 08:10

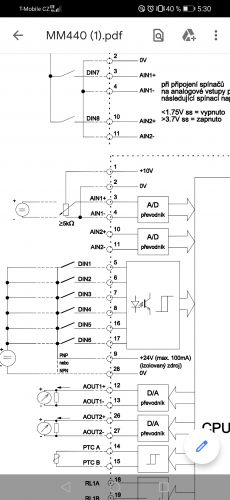

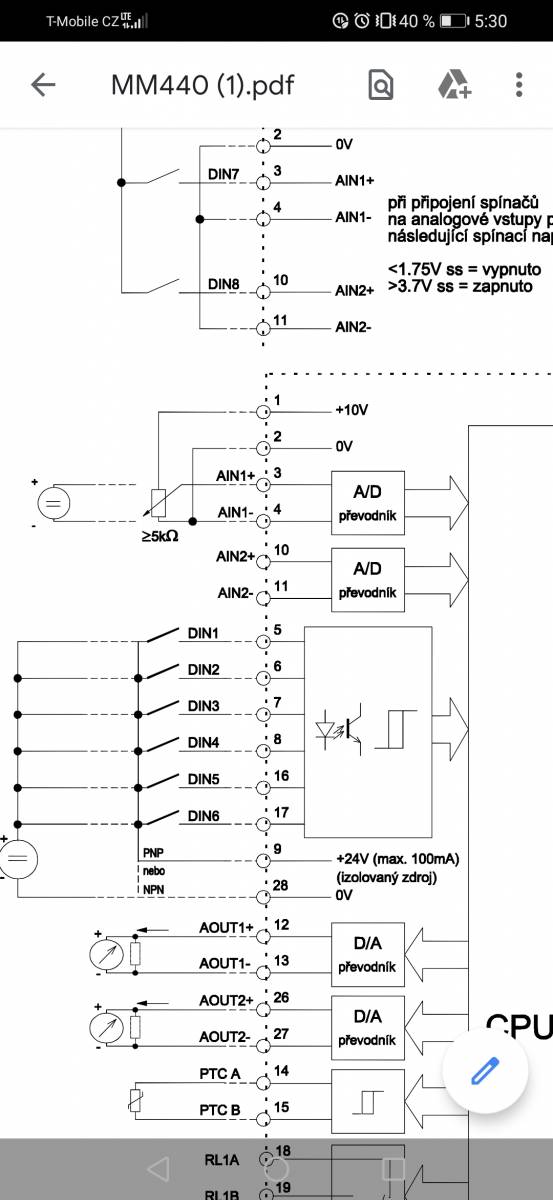

Dobrý den, poraďte mi prosím, na které svorky (viz obrázek) připojit vzdálený potenciometr k frekvenčnímu měniči. Předem děkuji.

Zapojení potenciometru - frekvenční měnič

Odpovědět na otázku

4 odpovědi na otázku

Řazeno dle hodnocení

mikihans®

29.04.20 06:54

1, 3, 4, však je tam nakreslený. Mezi 2 a 4 ještě udělat klemu. Samozřejmě dodržet minimální odpor.

rada1

29.04.20 07:04

Děkuji za odpověď. A ta klema tam je z jakého důvodu?

mikihans®

29.04.20 07:32

Aby se druhý kontakt potenciometru dostal na nulový potenciál a řídilo se to napětím 0-10V.
Horní konec potenciometru 10V, Dolní konec 0V, a na jezdci se mění napětí dle toho, jak je otočen.

rada1

29.04.20 08:10

Aha.. Děkuju moc
