Dělam dva tlačitkové vypínače které spinají dalši zařizení např. dratový zvonek.
Mám to vymyšlené tak, že když se stlačí jeden z vypínaču, tak se ozve s piezosirénky krátky tón, aby se vědělo, že je spínací kontakt aktivní. Teď jsem se dostal ale do problému. Piezosirénu mám zapojenou na polarite + a polaritu mínus mám propojenou přes vypínač (dva piny). Jak to vše správně propojit, aby jsem mohl mít zapojené piezo a zařizení na jednom tlačítku? Mám to propojit přes relé? Vše je na 24v a vypínač - tlačítko je toto: gme.cz/.... Můžu to nechat propojené na polarite mínus, a nebo to mám usměrnit přes nějakou diodu?
Díky
2x

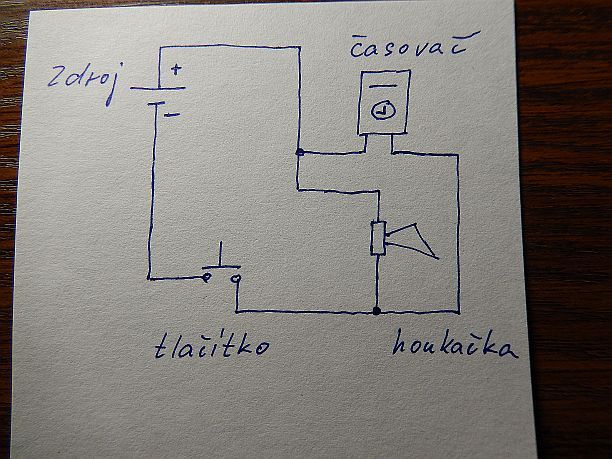

Jestli tomu rozumím, tak má v jednu chvíli sepnout nějaké zařízení a sirénka. V tom případě stačí za tlačítkem rozbočit vodiče. Jeden na to "tajné" zařízení, druhý na houkačku.
Přesně tak pochopili jste to správně po stlačení tl. má sepnout sirénka a časovač, né tajné zařízení
. Jak myslíte V tom případě stačí za tlačítkem rozbočit vodiče. Jeden na to "tajné" zařízení, druhý na houkačku. schéma by bodla
.

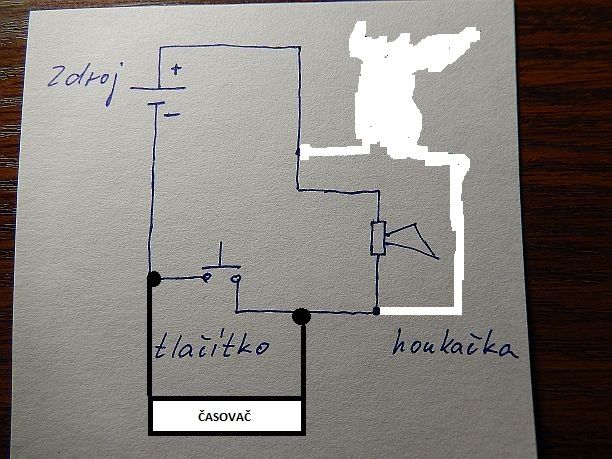

Jo takto to mám zapojené, jen s tím rozdílem, že časovač je na jiném zdroji.
Toto tl. spína pouze časovač... je to vedeno přes kabel v zemi v chraničce. S časovače jsem vyvedl pouze piny pro vypínač a napojil na toto tlačítko. Takže dělim polaritu minus a to by mělo být bezpečné, ne? Tlačítko je podsvicené a na polaritu + Led osvětlení mám zapojeno plus houkačka a mínus dělím...přes tlačítko. JJ, časovač spína ďalší obvod...
1x
1.Potřebuji zapojit obvod zvonku tak, aby při stlačení tlačítka zvonil zvonek na vzdáleném místě a zároveň mi něco u tlačítka signalizovalo, že zvonek zvoní.
2. Zároveň chci při stlačení tlačítka zapnout obvod časovače, který po určitý nastavený čas spíná jiný obvod.
3. Časovač musí být umístěný v jiném místě (může být umístěný blízko tlačítka) od tlačítka je k němu připravené vedení o počtu x vodičů.
4. Časovač je napájený z vlastního zdroje. Obvod spínání časovače je/ není možné oddělit od vlastního napájení...
5. Jaké zařízení bude ovládat časovač?
Hlavní otázkou je smysl celého zapojení! Konkrétně na co to má sloužit. Existuje mnoho hotových vyzkoušených zapojení, jednoduchých.
Bude vhodné doplnit základní informace a nezatěžovat se hned systémem zapojení...
