Stabilizovaný zdroj napětí 6-12v 1A

Už máte zdroj hotový?

Rádce gumidek vám už hned na začátku 29.3. poradil: "Zapoj to s LM317 a jeho zem reguluj, jak to má v datasheetu. Můeš tam dát i přepínač a pevné rezistory, aby jsi získal napětí, která požaduješ."

Pokud jste to počítal, vyšlo vám asi toto:

R1 mezi výstupem a nastavovacím vstupem, na kterém je rererenční napětí 1,25V má podle katalogu doporučenou hodnotu 240 ohmů.

Trojčlenkou nebo podle vzorečku se dá vypočítat pro minimální napětí na výstupu 6 V rezistor asi 910 ohmů, který je naštěstí v řadě hodnot, nebo se dá použít trimr asi tak 1k a hodnotu napětí nastavit přesně.

Pro maximální výstupní napětí 12 V vychází odpor asi tak 2100 ohmů (přesněji řečeno 2064 ohmů), ale už tam je 910 ohmů, takže se do série s tímto odporem zapojí potenciometr 2100 - 910 = 1190 ohmů, nejbližší hodnota v řadě hodnot je 1k2, ale potenciometr 1k2 asi neseženete, spíš 1k, takže by napětí nebylo 12 V, ale o trošku nižší, Pokud to má být přesně 12 V, můžete chybějící hodnotu přidat do prvního odporu, místo 910 ohmů použít větší, aby výstupní bylo 12 V a nejnižší napětí bude prostě o trošku vyšší, to se nezblázní.

Kdybyste podle rady dalšího rádce použil pro minimální napětí 6V zenerovu diodu, stejně neseženete přesně 6 V, ale 6,2 V nebo nižší 5,6 V.

Podobně si můžete s odpory pohrát a najít nejvhodnější hodnoty.

Zapoj to s LM317 a jeho zem reguluj, jak to má v datasheetu. Můeš tam dát i přepínač a pevné rezistory, aby jsi získal napětí, která požaduješ.

Dát tam stabilizátor a pak výkonový odpor je blbost. Navíc bude topit a musí být drátový.

Tak, jak ti tu radil miki.

google.com/...

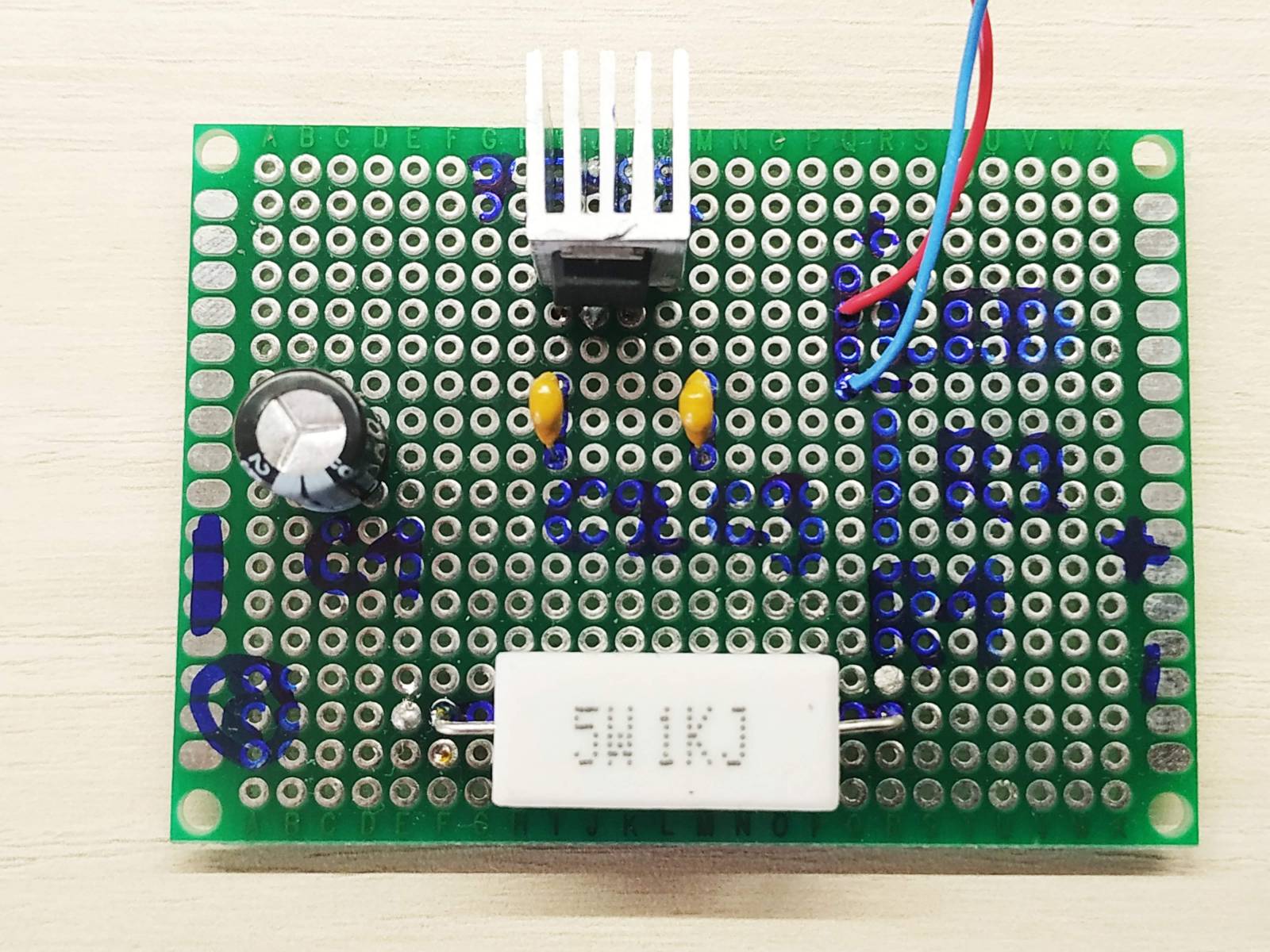

Nevím, jestli ta fotka je z toho vašeho zdroje, a jaké máte napájecí napětí na vstupu, ale nezapomeňte si zkontrolovat ztrátový výkon. Pokud máte napájení např. tvrdých 15 V a na výstupu nastavíte 6, tak vám regulovaný pasivní stabilizátor (pokud ho zapojíte správně a ne nesmyslně odpor na výstup) musí vyzářit při rozdílovém napětí 9 V a proudu 1 A výkon 9 W. Po tom chladičku, který je na foto, bych si netroufl chtít více jak 1..2W v závislosti na přístupu vzduchu.

jestli to nemusí být plynulé, dal bych tam sadu zenerek a přepínač. k zenerce případně diodu na doladění napěti

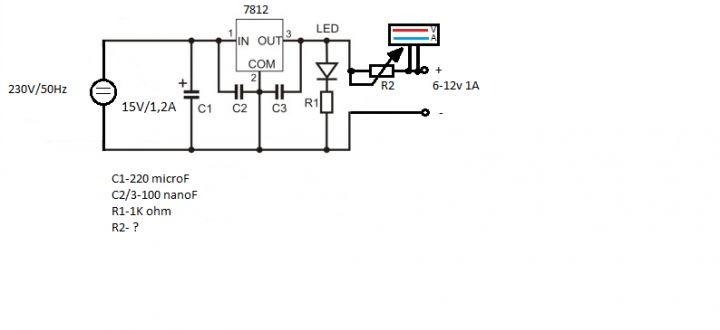

Vámi použitý obvod 7812 má pevně nastavené výstupní napětí 12 V a elektronickou pojistku nastavenou pevně na 1 A, což najdete v katalogovém listu. S tím už nic víc nenaděláte, Na nižší napětí se tento zdroj sám o sobě nastavit nedá. Vstupní napětí musí být větší než výstupní, takže abyste měl na výstupu 12 V, musí být na vstupu alespoň o dva volty vyšší. Stejnosměrné.

Na schématu (klikněte si na tento podtržený odkaz) je na vstupu 12 V střídavých, a po usměrnění usměrňovačem je na filtračním kondenzátoru zhruba 1,4x (což je odmocnina ze dvou, zdroje jste už jistě ve škole brali a tak víte, pro je to tak), tedy asi patnáct, šestnáct voltů a tak může stabilizátor stabilizovat výstup na 12 V.

Pokud to máte jako školní projekt, můžete také udělat odhad volby chladiče. Například v tomto případě se na stabilizátoru musí srazit rozdíl mezi vstupním napětím (zde například 16V) a výstupním napětím (zde 12 V) a při maximálním odběru (zde 1A) je výkonová ztráta P = (U1-U2) . I což je (16-12) . 1 = 4 . 1 = 4 W.

Například malý žebrovaný ch/... má v katalogu uvedenou tepelnou kapacitu nebo jak se tomu říká 31°/W. takže se při výkonu 4W ohřeje na 4 . 31 = 120 °C ! a to by integrovaný obvod nevydržel! Chce to větší. Ale v katalogu jsou většinou uvedené jenom rozměry a cena tepelný koeficient ne, takže se odhaduje podle velikosti.

Pokud můžete, použijte LM317, jak vám tu radili už předchozí rádci. Ten můžete regulovat od 1,25 až do napětí jen o trochu nižšího, než je vstupní napětí.

Podívejte se do katalogového listu LM317 (naučte se to, je to i do budoucna zdroj vašich dalších informací ve vašem oboru) a zjisíte, že mezi výstupem a nastavovacím vstupem ADJ (adjust - nastavení) je tak zvané referenční (vztažné, fixní napětí dané interní zenerovou diodou) napětí 1,25 V. To se nemění, je pevné. Toto napětí je na rezistoru s doporučenou hodnotou 240 ohmů (může být až do 1 kiloohmu, ale nechte to jak to je, nebo jestli máte 270 ohmů, tak si potenciometr a nastavovací trimry můžete přepočítat).

Uvažujeme. Na rezistoru R1 = 240 ohmů je referenční napětí 1,25 V. Jaký musí být odpor R2 aby se toto referenční napětí podepřelo a zvýšilo se na požadované výstupní napětí? Poměr výstupního napětí k referenčnímu je daný poměrem součtu obou odporů R1 R2.

Všude najdete doporučený vzorec, ale vám prospěje, když si tuto trojčlenku sám vypočítáte.

Základem je poměr výstupního napětí k referenčnímu napětí Uvýst / Uref který je rovný poměru součtu odporů (R1 R2) k odporu R1,

Uvýst / Uvst = (R1 R2) / R1.

Pokud použijete už hotový vzoreček nebo webovou kalkulačku, moc se toho nenaučíte. Použijte je až pro kontrolu vašeho postupu a výpočtu. Hlavně při zapojování dejte pozor na označení/..., kde je vstup, výstup a adj. I to je dobré v katalogu zjistit

No a co se týče vaší úlohy, vypočítáte hodnotu odporu R2 pro nejnižší hodnodu zadaného rozsahu a pak ještě jednu pro horní rozsah vašeho rozsahu, tedy pro 6 V a pro 12 V.

Na další řešení hodnoty potenciometru pro plynulé nastavování napětí a hodnotu rezistoru určujícího dolní mez se podívám za chvilku, už teď je to dost dlouhé. Jistě na něco přijdete sám.
