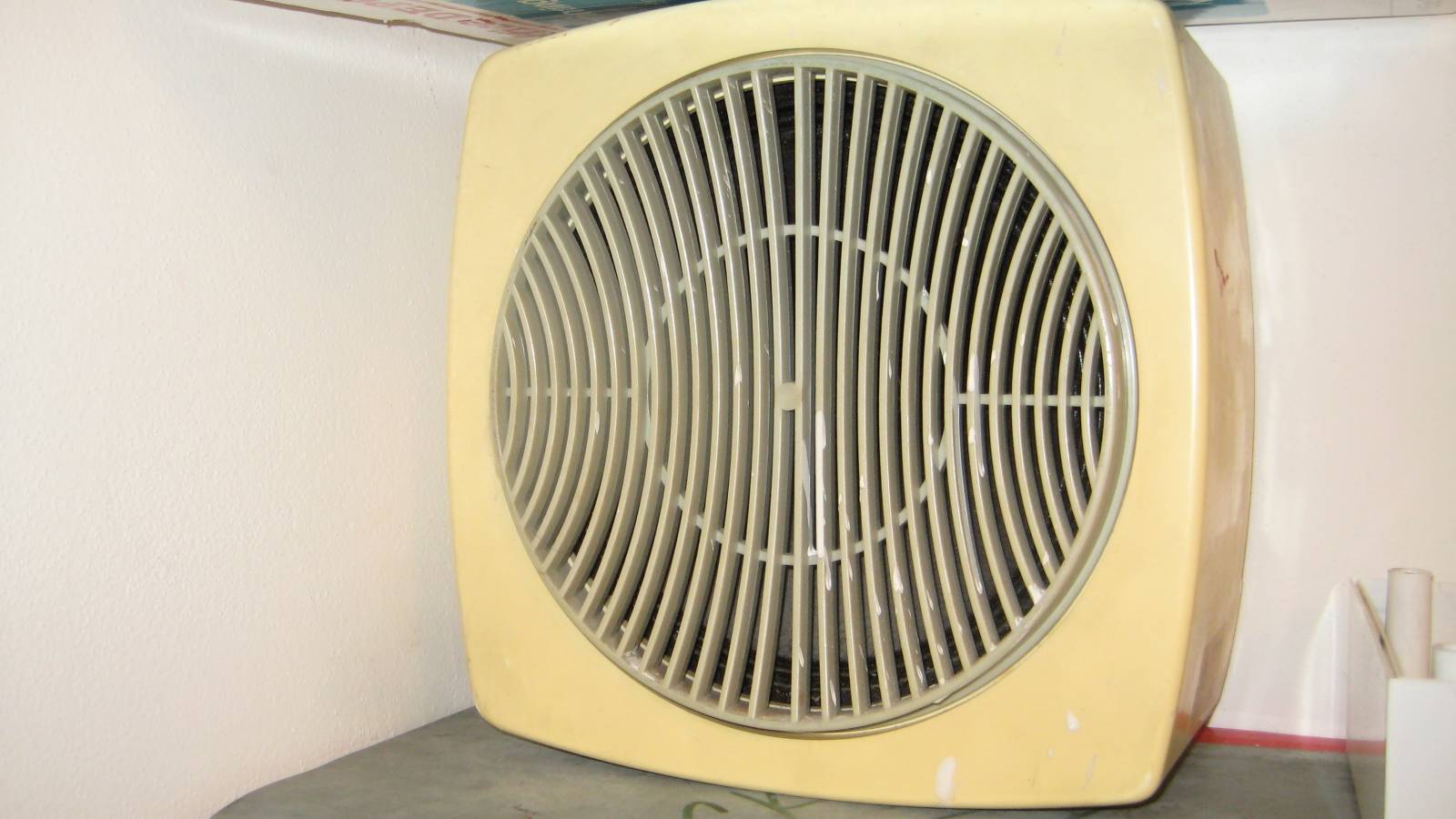

Mám dotaz: Ze starých reprobedniček mám 100 V trafa. Dají se na něco rozumného použít - třeba na zdroj napětí? * Zajímám se o elektroniku už hezkou řádku let, stavím různé přístroje, ale s tímto trafem žádné zkušenosti nemám. Prosím odpověď zaslat na rozety (zavináč) centrum.cz.
Děkuji, je mi líto trafa vyhodit
6x
Ta trafa nelze použít na 240V. Kromě toho mám zato, že jsou to autotrafa, tedy nemají galvanicky oddělený primár a sekundár. Jejich využití bych těžko hledal.
Jinak se nacházíš na poradte.cz, takže vezmi na vědomí, že do emailu neodpovídáme. Zde se buď radí veřejně nebo se můžeš zaregistrovat a pak lze využít "vnitřní poštu".
4x
Tahle trafa sloužila ve 100 V rozvodech místního rozhlasu pro snížení napětí pro jednotlivé reproduktory. Pro jiný účel jsou nepoužitelná. Jediné, co se z nich dá použít je jádro s kostřičkou. Původní vinutí musíte odstranit a navinout nové, odpovídající Vašim požadavkům. Ale to není zrovna práce pro laika.
doplněno 21.03.20 11:24:
host - "...aby při průchodu stejnosměrného anodového napětí nedocházelo k nasycení jádra"
Ale tohle není výstupní trafo elektronkového zesilovače, žádný stejnosměrný proud jím neprotékal. Trafo nemá vzduchovou mezeru. Zesilovače pro místní rozhlas a rozhlas po drátě měly z důvodů omezení ztrát na dlouhých vedeních na výstupu 100 V střídavý signál. Takové napětí se samozřejmě nemohlo pustit přímo do reproduktoru, takže přímo u každého reproduktoru bylo vřazeno tohle trafo. U rozhlasu po drátě mělo několik odboček sekundáru, jejich přepíníním se řídila hlasitost.
doplněno 21.03.20 11:49:

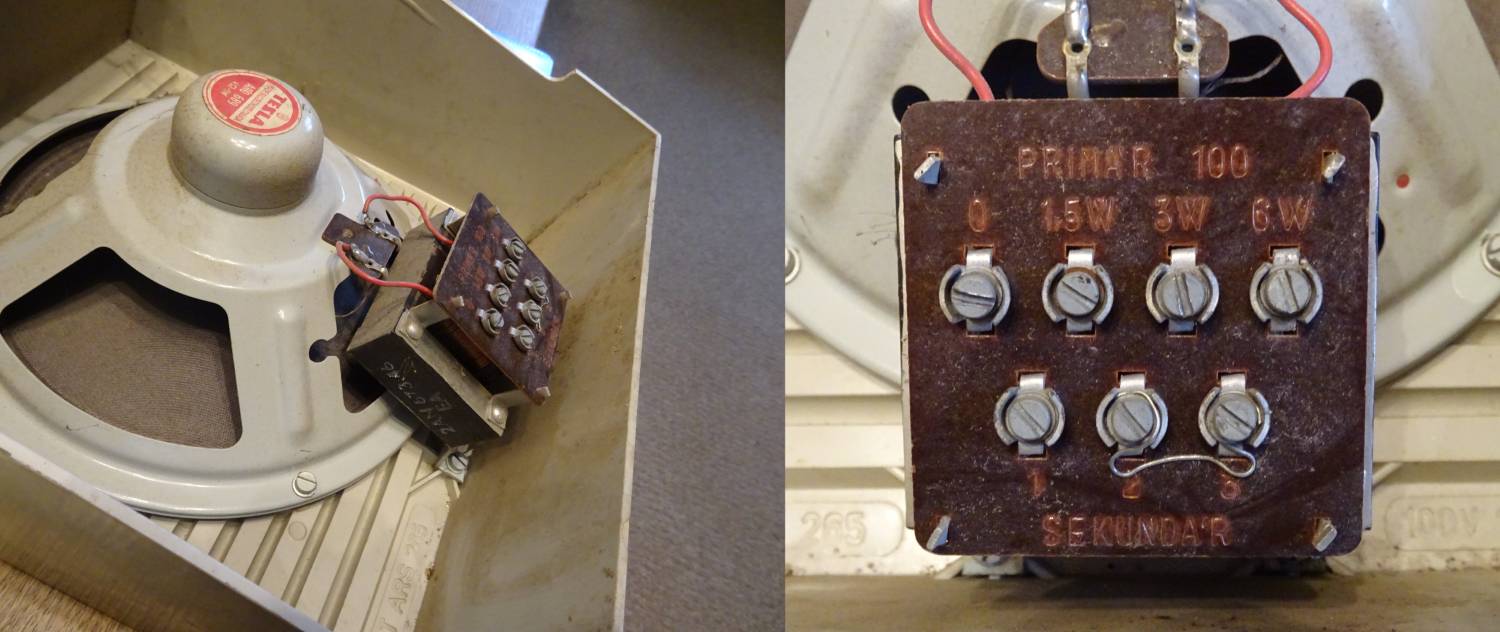

Trafo na tazatelově fotce má sice vidět jen 3 vývody, ale starší (a bytelnější) verze vypadala takhle. Trafo má odělený primár a sekundár, takže to není autotrafo.
V době pulzních zdrojů za pár korun zbytečně velké a hmotné. Vyhodit. Stářím izolace nevyhoví bezpečnosti (mezi-závitové zkraty), důvod požárů elektro zařízení (a bytů).
Ani jádro se nedá použít. Jádro je se vzduchovou mezerou, aby při průchodu stejnosměrného anodového napětí nedocházelo k nasycení jádra a lidově řečeno "zmagnetizování" plechů.
Drsňáci umějí použít ledacos, třeba, i použít výstupní trafo jako síťové pro nejrůznější účely, třeba i nabíječku, apod., ale jsou to zkušení experimentátoři, kteří si jsou vědomí rizika vyražení pojistek, shoření trafa, nebezpečnosti, atd.
Trafa můžete zkusit nabídnout některým audio a hifi nadšencům, kteří mají zesilovače se 100 V výstupem a do reprobeden potřebují toto historické trafo. Má malý výkon, pro jednotlivé reproduktory, jak to bývalo ve školním rozhlase nebo na nádražích, kde nebylo jedno velké trafo v zesilovači, ale výstupní signál se rozváděl jako stovoltový rozvod a výstupní trafa byla u jednotlivých reproduktorů.
Dobrý den pánové! Když už se tu řeší i rozhlas po drátě, tak malé upřesnění pro později narozené.
Hlavní rozvodná síť, t.zv. větve se provozovala v napěťové hladině dané násobky 120 V /120, 240, 480,960 Volt./. V průběhu těchto vedení, např. při přechodu z drátového vedení na kabel se pro omezení ztrát napětí zvyšovalo pomocí autotransformátorů. Z této hlavní síť pak odbočovaly větve t.zv. účastnických rozvodů na hladině 30 V. V místě odbočení byly tedy transformátory, snižující napětí hlavní rozv. sítě na 30V. V odbočkách k jednotlivým zásuvkám pro reproduktory byly pak sériově zapojeny dva 150 ohm. ochranné odpory. V každé reproduktorové skříňce pak byl autotrasformátor / v novějších i transformátor/ s šesti, nebo i deseti odbočkami a přepínačem pro regulaci hlasitosti, upravující impedanci 30V rozvodu na impedanci 4 ohm. reproduktoru.
1x
tohle není výstupní trafo, ale impedanční trafo, takže žádná stejnosměrná magnetizace nehrozí. Je to autotrafo /3 vývody/ z reproduktorů pro závodní rozhlas, kde se distribuuje signál na úrovni 100V
