Stejnosměrný dělič napětí

Od: john* 19.03.20 18:01 odpovědí: 12 změna: 22.03.20 14:00

mám zadaný příklad: Stejnosměrný dělič napětí má zdroj 500V, R1 = 150 Ω, R2 = 350 Ω. Určete Usv a Iz ve stavech naprázdno a nakrátko.

Vůbec nevím jak by vypadalo schéma, poradil by někdo jak to počítat?

Odpovědět na otázku Skočit na nejnovější odpověď

12 odpovědí na otázku

Řazeno dle hodnocení

host

20.03.20 13:33

Zkuste si dělič nakreslit: Ke zdroji napětí připojte dva rezistory R1 a R2 zapojené v sérii. Když je nakreslíte svisle nad sebou a vlevo od nich zdroj, uvidíte jak se vám dělič rýsuje. Ze spoje mezi R1 a R2 vyveďte další svorku. Zkuste předpokládat, že výstup z děliče je na dolním rezistoru R2.

Pak se podívejte, kde co má být pod zkratkou Usv a Iz,

[přidat komentář]

figurek*

20.03.20 14:09

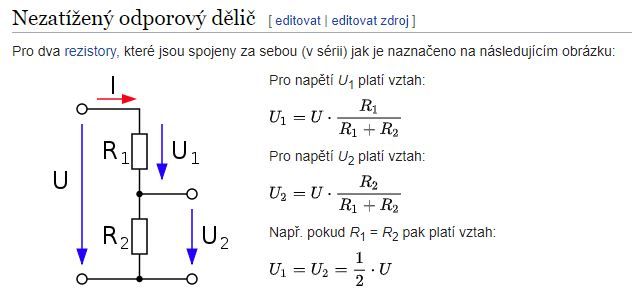

dělič napětí naprázdno máš ve WIKI nebo tady dole na obrázku. Dělič se zapojením nakrátko asi znamená krátké spojení na svorkách U2, ne?

Pro oba výpočty stačí znát nejzákladnější základy elektrotechniky. Jestli je neznáš, nevím co bych radil.

[přidat komentář]

john*

21.03.20 15:25

A když spojím svorky nakrátko.. co se změní jako? jak to pak budu počítat?

[přidat komentář]

vlado®

21.03.20 15:30

No, pokiaľ nie je R1 predimenzovaný, tak to asi neprežije.Si ten obvod nakresli.

[přidat komentář]

john*

22.03.20 12:18

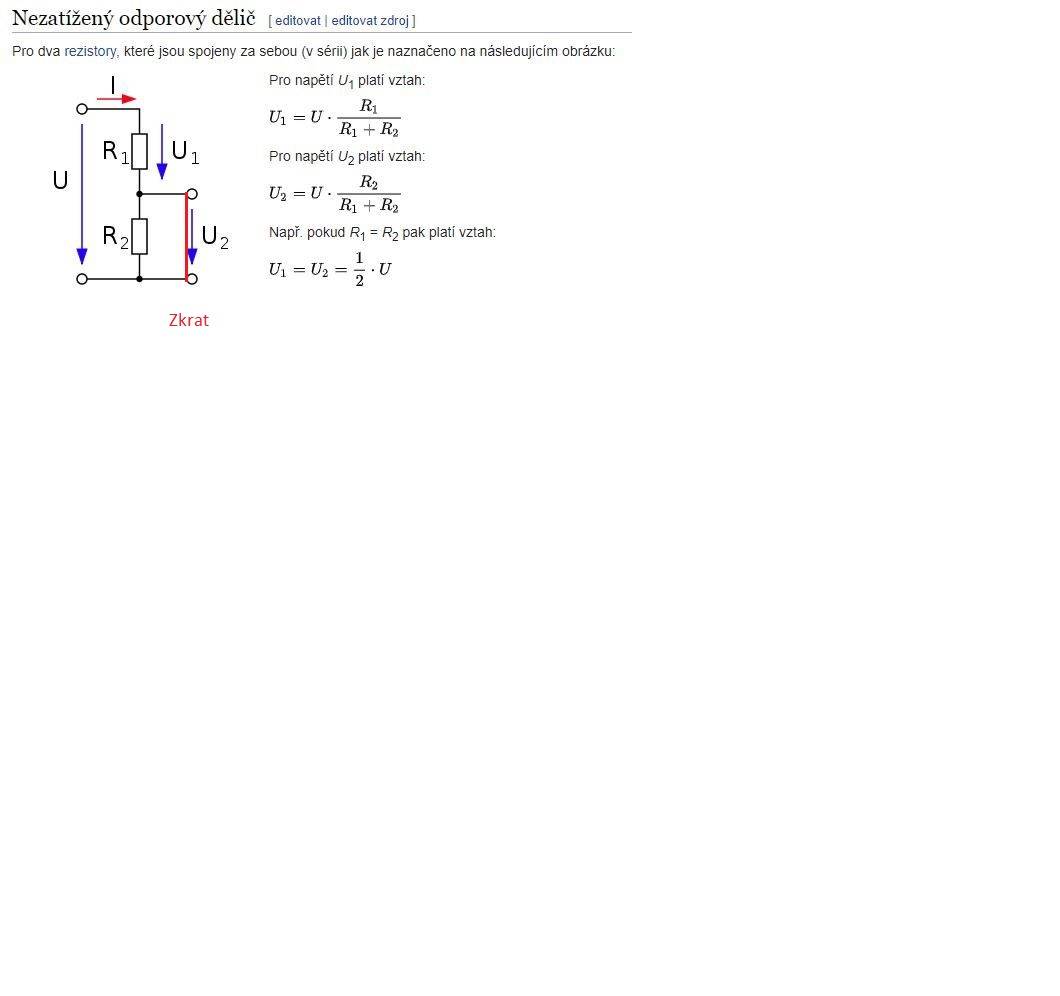

takže takhle by vypadalo schéma nakrátko?

[přidat komentář]

111®

22.03.20 12:52

[?]

ne to je zatížený dělič, nakrátko je místo Rz jen čára

[přidat komentář]

john*

22.03.20 13:01

a jaké tedy bude svorkové napětí ve stavu nakrátko?

schéma už vím ale nechápu co se změní oproti stavu naprázdno

[přidat komentář]

111®

22.03.20 13:06

[?]

si pleteš pojmy, svorkové napětí je na vstupu...na výstupu je zkrat , takže na zkratu je asi napětí 0V ne? a uplatní se jen R1
a prod v obvodu je dán jen odporem R1

[přidat komentář]

john*

22.03.20 13:19

takže ve stavu nakrátko bude Usv = 0, Iz=1A jestli to chápu správně?

naprázdno: Usv=350V, Iz=0? je to tak?

doplněno 22.03.20 13:29:

*Iz=3,33 nakrátko

[přidat komentář]

111®

22.03.20 13:37

[?]

vzorce tam máš, tak nehádej a dopočítej si to: U2 tedy bude 0V a proud bude kolik?

[přidat komentář]

john*

22.03.20 13:42

proud 3,33 A a to svorkové napětí naprázdno je správně?

111®

22.03.20 14:00

[?]

Skočit na otázku
Vložit novou otázku

[přidat komentář]

Přidat svou odpověď
