Zdarvím,
prosím o radu co použít za součástku k mému použití. Mám dva okruhy ( okruh č.1 a okruh č.2) na 12V pojistka na okruhách je 15A - takže napětí je nižší(neměřil jsem).
V okruhu č.1 mám žárovku, která je spínaná na dálkové ovládání, na okruhu č.2 mám žárovku, která je spínaná spínačem.

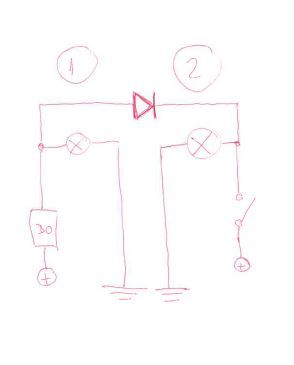

Chci přivést kladný pól z okruhu č.1 na žárovku v okruhu č.2, ale nechci aby při sepnutí okruhu č.2 se mi rozsvítila žárovka na okruhu č.1. Jednoduše řečeno chci spojit okruhy 1 a 2 ale na vodič mezi ně dát "zeď" která propustí proud jenom jedním směrem.
jo tohle je přesně ono. Na diody už jsem koukal, ale nevím která by se přesně hodila pro můj účel? Co jsem se dočetl existuje několik typů diod.
normální usměrňovací dioda, minimálně pro napětí 12 V a minimálně na proud, který teče přes žárovku.
Kolik wattů má ta žárovka?
žárovek je tam víc pro ulehčení jsem jmenoval pouze jednu. Na okruhu č.1 je 3 x 5w na okruhu č.2 je 9 x 5w.
výkon tří žárovek dá celkem 15 W, napětí 12 V, proud vychází cca něco přes jednu ampéru. Tříampérová dioda by vám měla stačit.
4x
teď ale čtu, že na okruhu č 2 máte naplánováno 9*5W, to je dohromady 45 W. Pak tříampérová dioda nestačí.
Potřebujete diodu, která vydrží 45/12 = 3,75 A. Ta v linku je na šest ampér a měla by vyhovovat.
doplněno 03.03.20 15:42:
Ve vašem případě můžete klidně použít diodu se jmenovitým napětím třeba 1000V a na funkci to nebude mít žádný vliv.
Je to maximální napětí, které dioda vydrží v závěrném směru, aby elektrikáři věděli co si ještě můžou dovolit. Kdybyste toto napětí překročil, máte po diodě.
V linku čtu u diody napětí 200v, nemělo by být 12v, když mám zdroj 12v? Jedná se o zapojení v autě, takže při nastartování může proud kolísat, je vhodné použít diodu klidně na více ampéry? Při větším proudu či zkratu chrání pojistka, jinak řečeno radši bych při přepětí spálil pojistku než diodu.
0x
Vaše "zeď" se dá vytvořit jednoduše zapojením jedné usměrňovací diody mezi oba kladné vodiče vedoucí k žárovkám obou obvodů.
Ovšem to vyžaduje připojení OBOU OBVODŮ na JEDNU POJISTKU!
Dioda umožní napájení obou žárovek podle své polarity. Pokud by Vámi požadovaná funkce byla opačná, stačí otočiť diódu.
Správnym směrem polarizovaná dioda propustí napětí z obvodu č. 1 do obvodu č. 2, pro napětí z obvodu č. 2 je dioda v závěrném směru.
Jsem pomalý.
