Dobrý den
je tu odborník který dokáže určit na kolik voltů je Vstup?

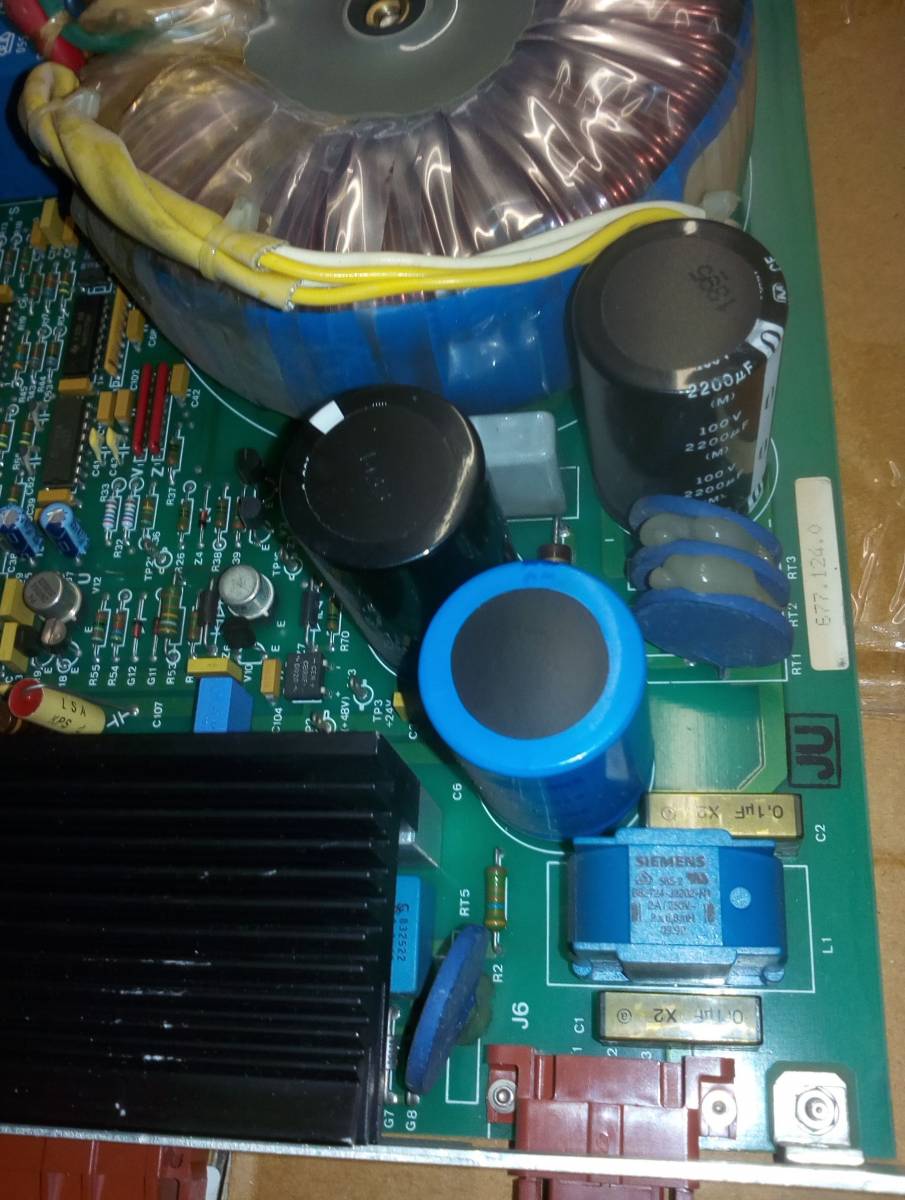

na toroidní trafo se špatně čitelným štítkem?
před trafem je kondenzator 0.1UF
filtr B82724-J2202-N1 - Filtr proti rušení, kabelový 6.8 mH (2x) 2 A (2x), EPCOS 2A 250V
pak je vidět 2 velké elyty 100v a 3x ptc c810 termistory
input 2x do trafa je špatně čitelný a je na něm asi 2x 110v je to mo žné že je to
na 1x110v? na konektoru? X1
2x
Některé toroidní transformátory nemají primární vinutí pouze na 230 V (evropská norma), ale mají třeba dvě primární vinu/...a buď se zapojí paralelně (začátek jednoho vinutí na začátek druhého a totéž konce) a tak je možné transformátor v zemích, kde je síťové napětí 110V připojit na toto síťové napětí 110 V.
Nebo se konec prvního vinutí propojí se začátkem druhého vinutí a pak jsou obě vinutí zapojené v sérii za sebou a je možné je připojit na napětí 220 V, což umožňuje připojení i na evropské standardní napětí 230 V.
Podívejte se na vaše zapojení na plošném spoji, jak to máte zapojené. Některá zámořská zařízení mají možnost připojení na obě druhy síťového napětí a při nákupu je třeba si síťové napětí zkontrolovat, ale pokud vaše zařízení fungovalo na 230V, tak by mělo být zapojení pro toto napětí.
Děkuji. Popis je na boku toroidu vybledlý nečitelný asi jinde nebude
na desce opačně je vidět že vstup do toroidu je na koncích cívek toroidu spojen
testnu to takto : mám doma trafo 110v výstup zapojím je na x1 krátkodobě pro měření
změřím kolik Voltu jde z toroidu
na desce jsou taky popsané testovací pady 24v a 40v
pokud naměřím na nich polovinu tak to bude na 230 V
pokud budou kouřové signály tak toroid byl na méně než 110v
0x
to bych nepokoušel... 2x110 odpovídá původním 220V. Kolik vodičů do trafa vede 3? a asi končí někde na přepínači aby se dalo přepínat mezi 110 a 220V.
