mám 3 fázový motor, kde je rozběh řešen stykačovým zapojením v rozvaděči.
K motoru vedou celkem 2 kabely, 2x 4vodiče (2x3 fáze + 2xPE).
Je jedno jestli kabel co vede ke svorkovnici k U1,V1,W1 zapojím místo U2,V2,W2 nebo to jedno není?
Na starém motoru jsou ty svorky jsou totiž nečitelné, tak kdybych to zaměnil, jestli by se něco mohlo stát?
Děkuju za radu
3x
Záměna svorek U1,V1,W1 místo U2,V2,W2 není důležitá, je to jedno. A nezapomenout na svorkovnici motoru sundat klemy, taky už jsem to viděl.
Může mi to ještě někdo potvrdit?
A poslední otázka je, když by se motor točil náhodou opačně, stačí přehodit fáze jen třeba na proudovém relé, které to celé jistí nebo bych to měl nějak popřehazovat na svorkovnici motoru?
Je jedno kam který kabel dáte.U1V1W1 a U2V2W2 můžete klidně prohodit. Co NESMÍTE prohodit, je pořadí těch drátů co vedou na ty dvě svorkovnice. Pokud tohle nevíte, nedělejte to. Opravdu.
Můžete mi vysvětlit proč bych nesměl přehodit to pořadí, jak psal"někdo"? Případně vysvětlit na obrázku?
Celkem by mě tato problematika zajímalo, abych příště náhodou nechyboval a pochopil to.
Děkuji
2x
Když to zapojíš správně, tak se motor klasicky roztočí.
Když to zapojíš špatně, tak se motor buď točit přestane a nebo se bude snažit roztočit na opačnou stranu a to udělá paseku + vyhodí jistič.
Takže pokud si nejsi jistý zapojením, tak zavolej zkušeného elektrikáře a ten provede sfázování motoru. Pak se motor bude rozbíhat správně.
To vím, že motor se může otáčet na obě strany.
Ale podle toho, že do motoru vedou dva kabely, tak to (pro mne) znamená, že je to motor většího výkonu. Proto se napřed roztáčí v zapojení do hvězdy a teprve po roztočení motoru na jmenovité otáčky se motor přepne do troúhelníku.
No a když neprovedeš sfázování (nebo nevíš jak správně takový motor zapojit), tak se může stát, že při rozběhnutí do hvězdy se motor roztočí na jednu stranu a po přepnutí do trojúhelníku se motor bude snažit roztočit opačně - a to je ten velký průser nesfázovaného motoru.
2x
Podľa popisu,že tam idú dva káble,tak pravdepodone je to kvoli prepínaniu zapojenia motora hviezda/ trojuholník. Ak to zapojíte nesprávne alebo motor nie je na to stavaný,tak hrozí zhorenie vynutia a skrat. Zavolajte elektrikára,ktorý to vie zapojiť. A bez štítku vam tu nikto veľmi neporadí.
Pokud zapojíš špatně, tak většinou rozbíháš motor na trojúhelník. Důsledkem bývá z 99% vyhozený jistič...
1x
fidda dnes 12:49
Protože při nesprávném zapojení vodičů na svorkovnici motoru by mohl v první poloze při spojení do hvězdy běžet jedním směrem, po přepnutí do trojúhelníku směrem opačným...co by to provedlo si asi dovedete představit (záleželo by sice na výkonu, ale...)
Dobrý den,
jak by se motor mohl otáčet opačně při přehození vývodů cívek?
Je jasné že na svorkovnici při zapojení do hvězdy, musejí být zapojeny svorky U1,V1,W1 nebo U2,V2,W2 do uzlu.

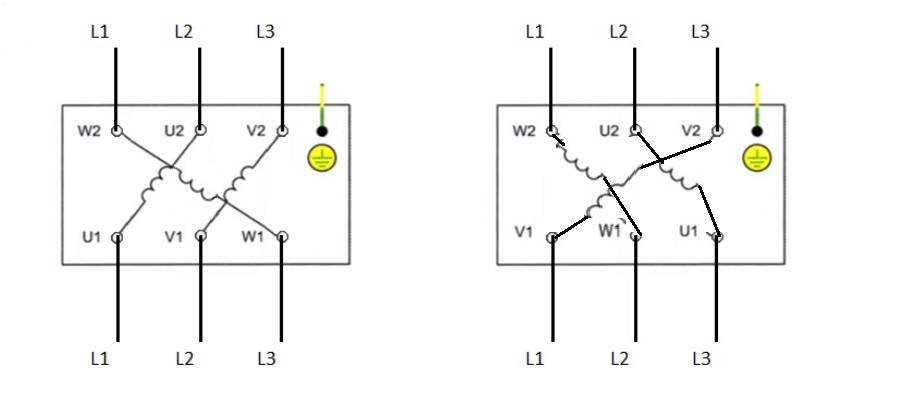

Pak při zapojení do trojúhelníku když bych přehodil různě svorky U1,V1,W1 tak by se stalo co? Levý obrázek je jak by měly být zapojený a do druhého jsem to překreslil.
Motor se bude točit v levém i pravém zapojení stejně? Chtěl bych to pochopit.
Děkuji
Když už to chceš pochopit, tak proč přehazuješ cívky motoru.
Cívky motoru jsou pevné a přehodit nejdou.
Vždycky se přepojují pouze přívodní vodiče na jednotlivé konce cívek.
Ale stejně bys musel nakreslit kompletní zapojení včetně stykačů a ještě si tam nějak označit směr točivého pole.
Víc ti k tomu nepovím, protože jsem laik.
chtěl bych to pochopit z důvodu, že jsem se asi před půl rokem setkal s dovezeným 3fáz motorem, kde jsem musel svorky přehodit, protože V1 a V2 byly na svorkovnici naproti sobě. Já jsem v tu chvíli netušil, že kdybych to přehodil špatně, mohlo by se stát, že by se motor po spuštění z Y do D měl tendenci při přepnutí do D točit opačně.
Chtěl bych to pochopit, jak to v tomto případě proměřit, jak cívky, ty už jsou mi teď jasné,zdí být podle obrázků,ale jak to zfázovat, aby se při rozběhu do Y a pak do D, točil stejným směrem?
0x
Zapojte stejně jako na původním motoru. Označení svorkovnice by mělo být stejné i když není čitelné. Je to dáno z výroby, pokud to není nějakou úpravou změněno.
doplněno 05.03.20 12:44:
Jestli chceš vědět něco o motorech, tak se podívej sem. Zdá se to snadné, ale i konstrukce el. motorů je "věda".
0x
Chtělo by to zjistit, jak je to zapojené, při metodě "pokus-omyl" musíte být opatrný..

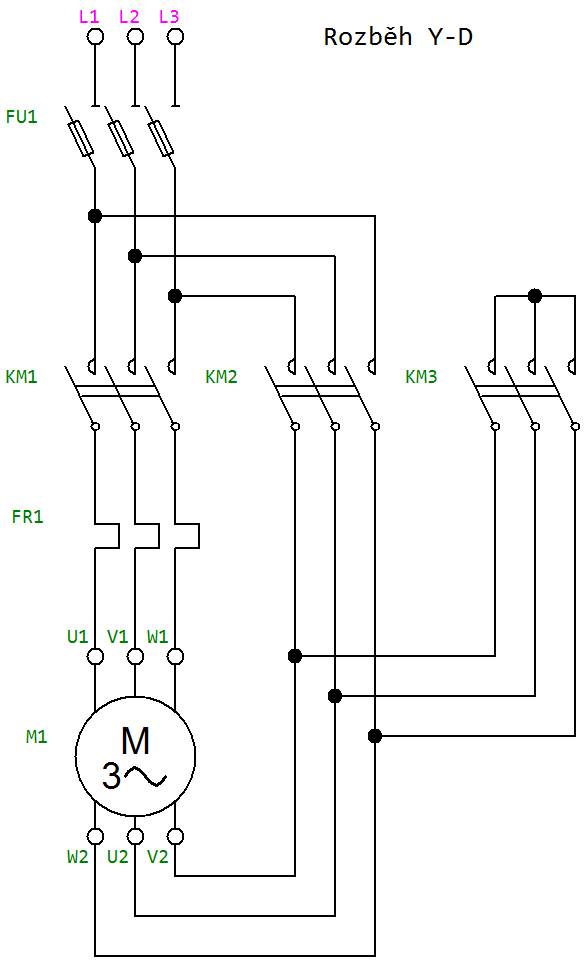

Rozběh typu hvězda/trojúhelník je dodnes u větších motorů běžný, je řešen přepínačem nebo (jako asi ve vašem případě) stykači v rozvaděči. Jen mne zarážejí ty dva kabely, pro funkci přepínání Y/D stačí tři fáze + nula, to jsou čtyři dráty mezi přepínačem (rozvaděčem) a motorem. Pro bezpečnost je tam ještě zelenožlutá zem, ale ta není nutná pro funkci. Ten "osmidrát" by chtělo "dekódovat", aby bylo jasné co kam vede. Možná by pomohla fotka svorkovnice...
Vždycky se to řeší dvěma kabely nebo jedním vícežilovým, ale potřebuješ tam 2x 3 fáze.
je to možné brát tak, že je to označené na víčku svorkovnice, které svorky jsou U1,V1,W1 a U2,V2,W2 , ale když je průchodka do svorkovnice, tak hned naproti ní by měly být svorky U1,V1,W1 nebo to není pravidlo?
Jinak do svorkovnice motoru vedou dva kabely ze stykačového zapojení z rozvaděče, kdy je na každou svorku v motoru připojena jedna žíla, tj. 6žil + 2žíly ZŽ propojeny k zemnící svorce motoru.
Děkuji za radu
Co by se tedy stalo když bych zaměnil připojení svorek U1,V1,W1 za U2,V2,W2?
0x
Děkuju za radu
