Jak zapojit 2 schodišťové vypínače a 1 světlo

Od: libor* 23.02.20 17:38 odpovědí: 4 změna: 24.02.20 01:04

Dobrý den.

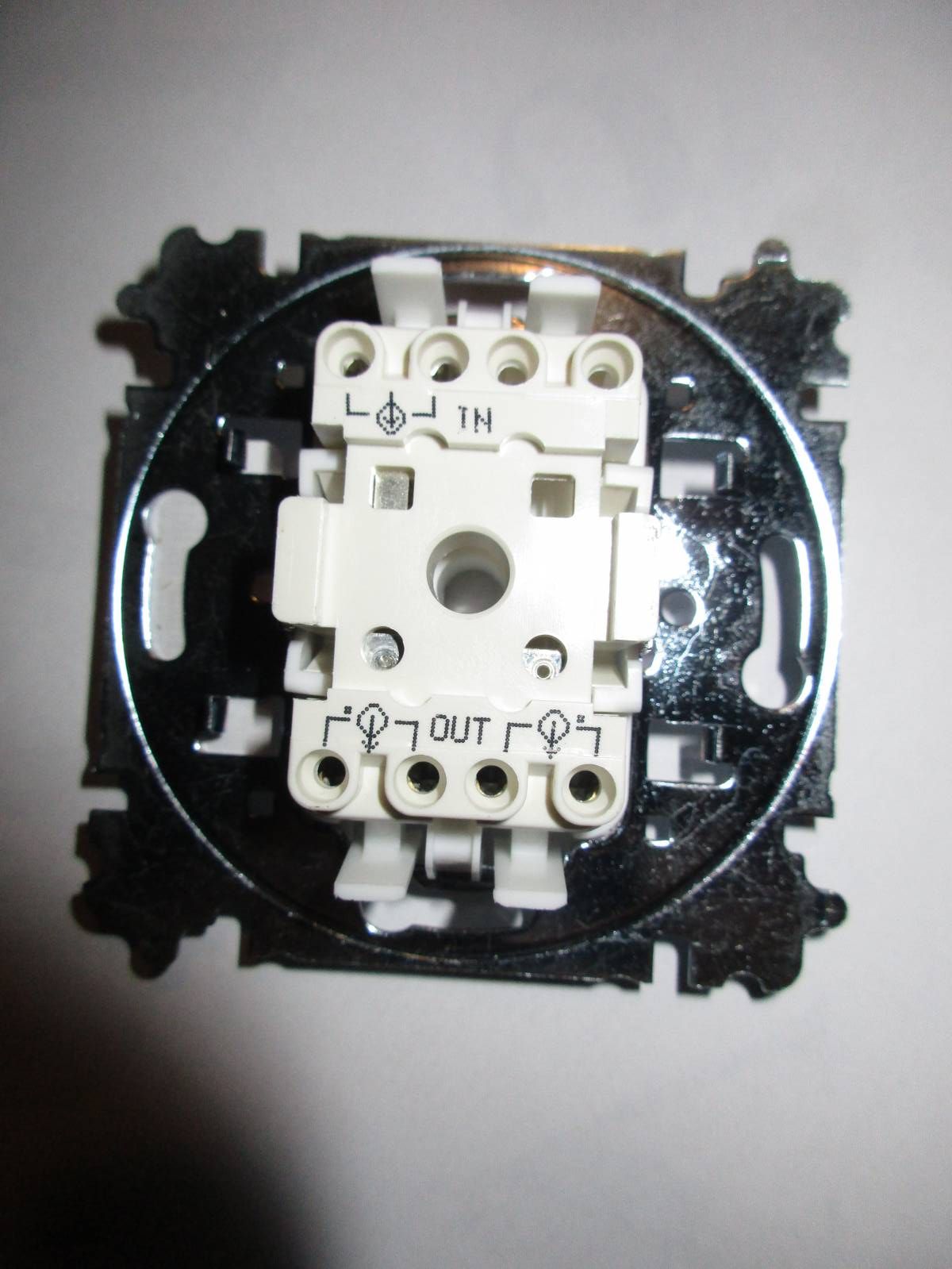

Chci se zeptat, jak zapojit 2 schodišťové vypínače (foto v příloze) a 1 světlo. Předpokládám, že začnu u vypínače č.1 kde je přívod proudu a ten bude zapojen první zdířka vlevo nahoře "IN". Kde budou zapojeny další dva dráty (asi OUT), ale v kterých zdířkách? A co druhý vypínač? Přívod proudu jako u prvního vypínače a zbytek jak?

Děkuji za radu

Jak zapojit 2 schodišťové vypínače a 1 světlo

Odpovědět na otázku

4 odpovědi na otázku

Řazeno dle hodnocení

hop®

23.02.20 18:05

10x

Tyto strojky mají propojené dvojzdířky, takže je jedno, jestli přívodní fázi dáte do první nebo druhé dírky - propojka je tam i nakreslena.
Ze zdířek OUT půjdou dva dráty do druhého přepínače, opět do dírek OUT, vypínaná fáze IN pak půjde do světla.
Je to jen jednoduché vysvětlení, praktické provedení závisí na místních podmínkách, kde je zdroj elektřiny, kde je světlo, jestli používáme propojovací krabičky nebo propojujeme PE a N pod vypínačem...

[přidat komentář]

ferax®

24.02.20 00:39

Tady to máte i v animaci.

[přidat komentář]

jenicek®

23.02.20 19:47

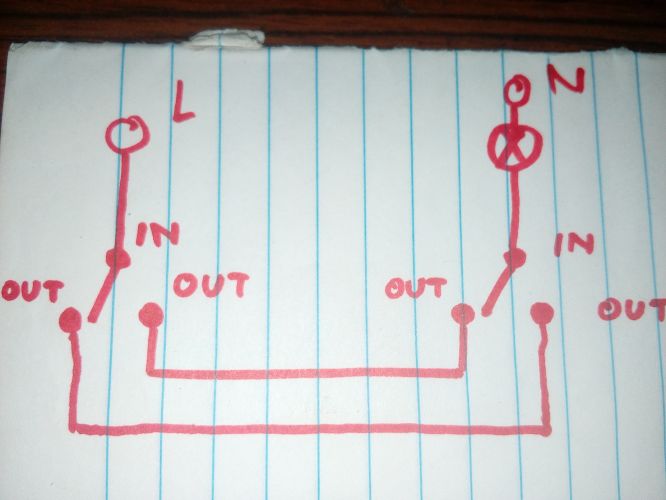

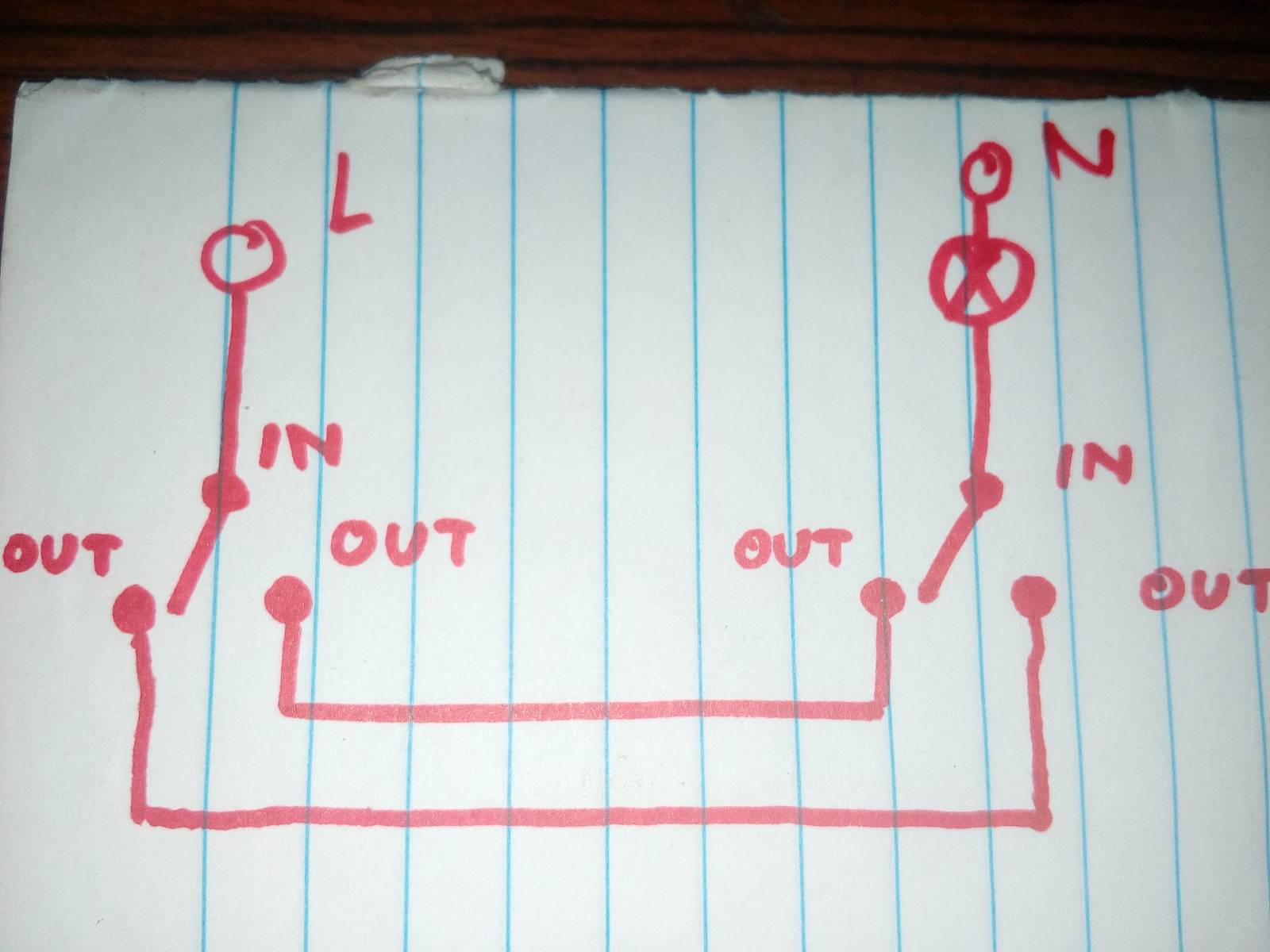

Zkuste to takto. Pokud i přes to nevíte jak to zapojit tak si raději pozvěte elektrikáře. V tomto případě se nevyplatí riskovat,ostatně jako vždy

Jak zapojit 2 schodišťové vypínače a 1 světlo #2

[přidat komentář]

priklad1*

24.02.20 01:04

Já myslím, že kdo se v elektrice trochu vyzná, tak ví jak se zapojuje schodišťák. A kdo to neví, tak ať se v tom proboha nevrtá.

[přidat komentář]
