Je zapojena zásuvka správně?

Od: bejk odpovědí: 35 změna:

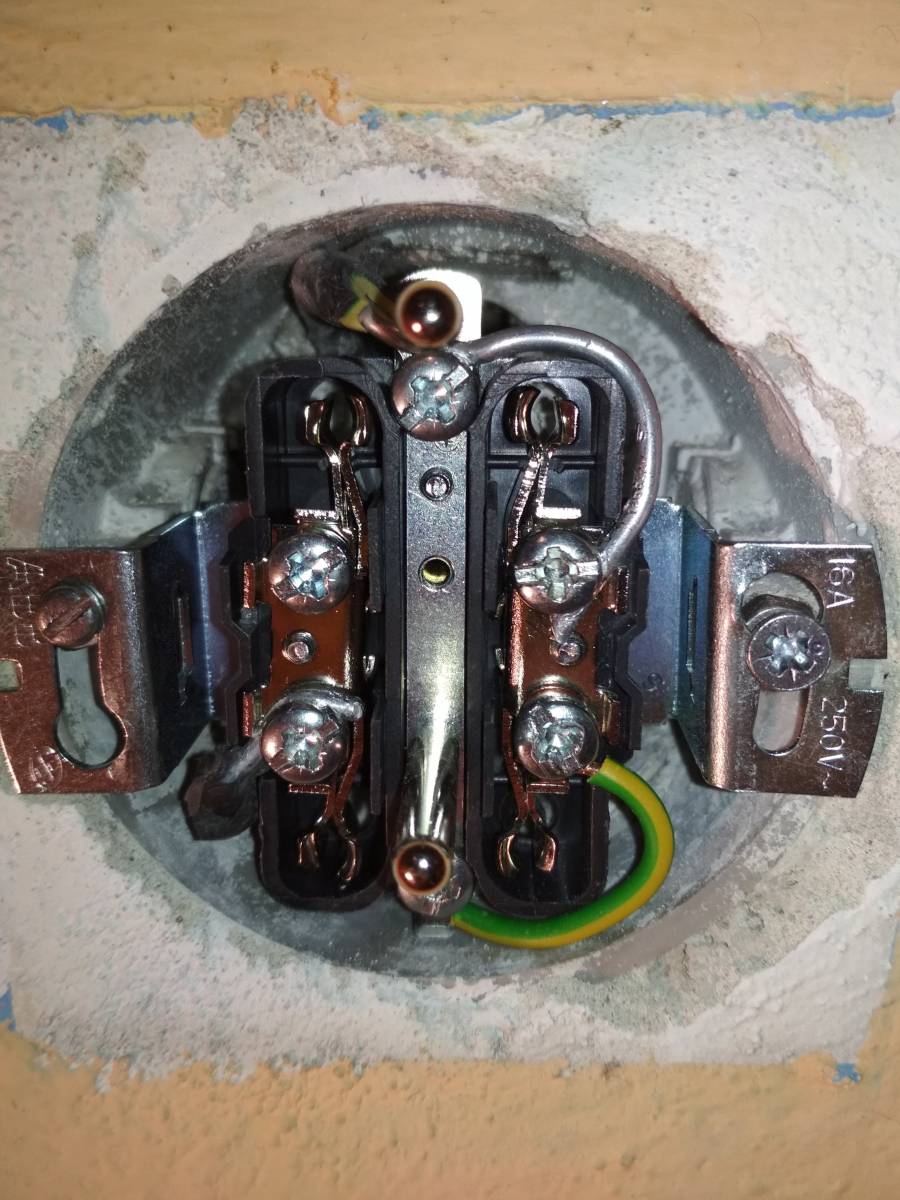

Zdravím, chtěl bych se zeptat zda jsem zásuvku zapojil správně


Je zapojena zásuvka správně?





35 odpovědí na otázku
Řazeno dle hodnocení





mtann
hodnocení

4x
No podle mého
.
.
1) Pořiďte fotku v lepší kvalitě (ta vaše je nedoostřená a přesvícená).
.
.
.
2) Nevím, co se učí na škole teď, ale za takovéto zapojení by mě učitel dal takového buráka, že bych ho cítil ještě večer před spaním. Podle barvy vodičů se jedná o hliník. Hliník trpí tím, že "teče". Vaše zapojení nemá dostatečnou styčnou plochu s hliníkem, prostě místo, které se vymačká je jen na hraně toho šroubku. Počítám, že do zásuvky budete zapojovat dnešní elektroniku, která má výkony úplně na jiné úrovni, než elektronika v dobách, kdy se tahal po domech hliník.
.
.
Kdyby byly vodiče měděné, nebyl by problém, ale u hliníku bych si tohle netroufnul.
Tady je způsob, jak by se správně měly vodiče pod šroubek ohýbat, vždy po směru utahování šroubku:
google.com/...
.
.
U vašeho zapojení hrozí, že buď budete muset častěji kontrolovat utažení, nebo prostě jednoho dne vyhoříte...
.
Elektrika není sranda.



hodnocení

4x

Horní šroubek PE - drát by měl vést pod šroubkem spodem na 6 hodinu. Nyní z fotky ho máte jen na 12 hodině. Problém to velký není, ale lepší je, aby takový drát měl co největší styčnou plochu spoje pro přenos proudu. Takto ho drží šroubek jen svým kousíčkem.

U Fáze lépe dělat očka a nejen u ní. Bohužel i elektrikáři to takto prasí všude z důvodu úspory času a vykonání více práce.

Samotné zapojení je správné. Dodržení barev, dodržení PEN vodiče tak, aby šel nejprve na PE a pak až na N svorky zásuvky.

Vyhovuje :)



hop®
hodnocení

4x
avatar hop

ANO !
Jen bych chtěl kolegům připomenout doporučení pro přichycení (hlavně hliníku) pod šroubkem. Je lepší, když je drát pod šroubkem jen na jedné straně, protože se šroub v závitu trošku vzpříčí, víc pruží a tlačí, a případnými otřesy se nepovolí. Když je tam očko, je spoj méně trvanlivý...

@hop - Tak to ti musím oponovat, už před dávnými časy jsme se učili, že připojovat vodiče musíme tak, že vytvoříme očko, aby nedošlo k deformaci a případně ulomení šroubku (což se takto snadno stane), navíc tento spoj je nedokonalý. A bez ohledu zda se jedná o hliník či měď. Když utahujeme přes očko, můžeme utahovat větší silou. Občasná kontrola hliníkových spojů je samozřejmostí, zvláště při větším proudovém zatížení spoje.

hop®

@ferax: Očka bylo nutné dělat, když byl drát mezi šroubkem a PLOCHÝM přítlačným plechem, protože jinak by drátek otáčením šroubku uhnul někam do řiti. Od té doby, co se začaly svorky (vypínačů, zásuvek, věnečků) vyrábět jako profilované nebo se zarážkou, očka se přestaly doporučovat, důvod jsem již zmínil. Ale přít se nebudu, asi jsme měli každý jiné učitele nebo profesory...

Dnes je stejně většina strojků na WAGO a hliník je téměř zrušen.

To ferax. Pokuď se dobře podíváš, tak jde o starší klasickou dvojzásuvku, tuším že EP Modřany. Styčná plocha je hladká a pokud tam nedáš průřez 4 mm2, tak i ta zarážka je k ničemu a vodič uhne. No a o tom vodiči na svorce ochranného kolíku, ani není nutno snad komentovat. Ale toho se asi Tvá připomínka netýká (abych Ti nekřivdil). Jsem starej revizák a tak jsem v životě toho už hodně viděl a opravoval. Těch uhořelejch vodičů zapojených, jako má tazatel "hafol", ale nikdy snad ne, pokud měl vodič aspoň ten háček. ;)

@bohumil - ale o to jde, nějak jsi to pomotal, já se tohoto zapojení nezastávám. Můj názor je s tvým zajedno. Více než 45let praxe hovoří.

Tento strojek je od ABB a využívá ho Classic a Tango. Je pravdou, že 2,5mm má tendenci vyklouznout a zarážka je spíše pro ty 4mm, jak tu padlo.

To ferax. OK omlouvám se. Připomínka patřila hop-ovi. *zed*

@bohumil - OK, jen si tu hlavu moc neotluč*smich*.



hodnocení

3x
avatar nonek

Pokud je žlutozelený nahoře, tak ano..


doplněno 13.01.20 22:25:

mtann teorie je jedna věc, skutečnost v 95% případů vypadá jinak...asi tak, jak na fotografii...prošel jsem hodně bytů (opravy poruch) a málokde to to bylo pod hlavičkou ohnuto...kdo z firemních pracovníků by se zdržoval děláním oček na Al vodičích při výstavbě tolika bytů v minulých letech...; bylo a je alespoň co opravovat..

bejk
13.01.20 22:00
hodnocení

jo je

Což ale neznamená, když chceš poradit a děláš "odbornou" práci, že by jsi to měl odfláknout jako firemní "machři".*tyty*

mtann
Vím jaká je praxe, chtěl jsem jenom dobře poradit. I v naší bytovce, kdysi, to bylo odfláknuté, vím o čem mluvíte. Tazatel by ale s takovýmto zapojením přišel brzo o ochranu na kolíku a ta fáze... není co dodat. Jak už zde někdo psal, alespoň háčky kdyby byly, chytat hliník hranou šroubku je prostě jako sázka do loterie. 1000x se nic moc nestane, ale pak třeba jednou vyhrajete... ale prachy to v tomhle případě nebudou... Hliník prostě teče, a když tam bude připojovat třeba žehličku, které dneska dávají s klidem 2400 W, hmm...



hodnocení

3x
avatar bohumil

Vypadá to na starý AGY vodič. Ten horní musí být pod horní vrstvou zelený (nula PEN) a levý (fázový L) černý. Jinak způsob propojení je sice správný, ale ten PEN u horního šroubku má velmi malou styčnou plochu a měl by šroubek být obtočen ze spodní strany. Jde o ochranu před nebezpečným dotykem a je to důležité. Jinak na připojovacích šroubcích doporučuji rovněž provádět aspoň "háčky" pod šroubky, čímž se rovněž zajistí větší a lepší styčné plochy a dobrý kontakt. U hliníku hrozí, že při zatěžování větším proudem, se mohou svorky se šroubky vyhřát, Al vodiče "tečou" a pak se vodiče upálí. U mědi takovéto nebezpečí není tak reálné, ale já osobně, i na ní, vždy dělám pod šroubky, i zde, buďto přímo očka (u 1,5), nebo alespoň ty háčky (u 2,5).



ja1
hodnocení

2x

Ano a ne.*hi*

Ano elektricky, ne mechanicky.

Vidíte jak vám pod hlavou šroubu pod ochranným kolíkem vodič "utíká" pryč zpod hlavičky a jak je rozmačkaný? Tam hrozí uvolnění a prasknutí nebo upálení vodiče. A u nulového vodiče je to díky vlastnostem (měkkosti a křehkosti) hliníkových vodičů nebezpečné.

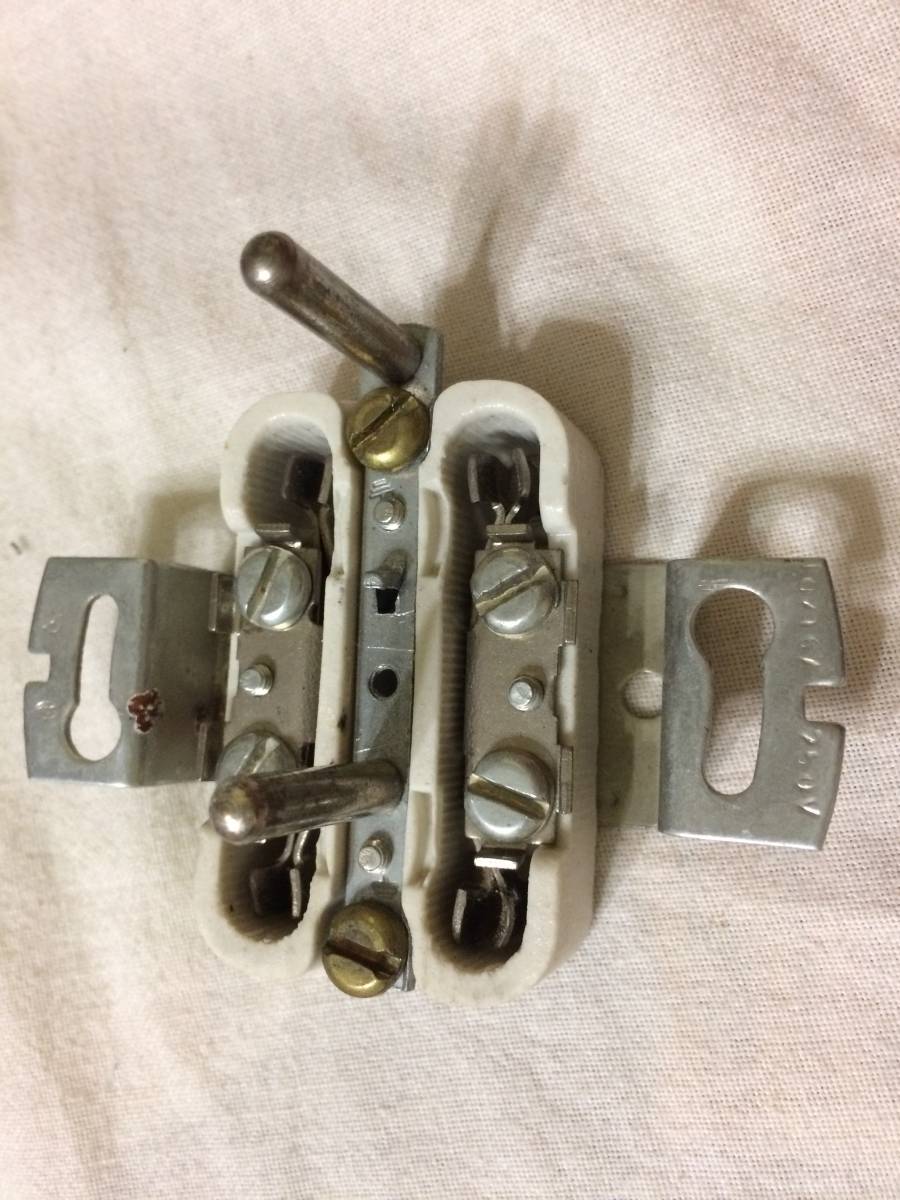

U starých dvojzásuvek s porcelánovým spodkem na toto bylo myšleno. Pro vedení nulového vodiče byla ve spodku záměrně vytvořena zeslabená žebra, která po jejich vylomení umožňovala nulový vodič vést elegantně nejkratší cestou současně s co největší stykovou plochou vodiče pod hlavičkami šroubů. Takto:

Je zapojena zásuvka správně? #2
ja1

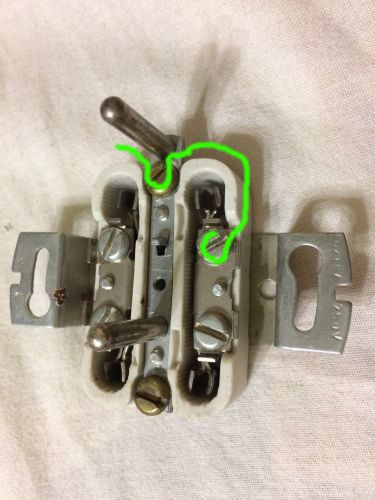

Vidíte ta zeslabená místa?

Je zapojena zásuvka správně? #3

Já ty ABB na šroubky zapojuji takto u TN-C

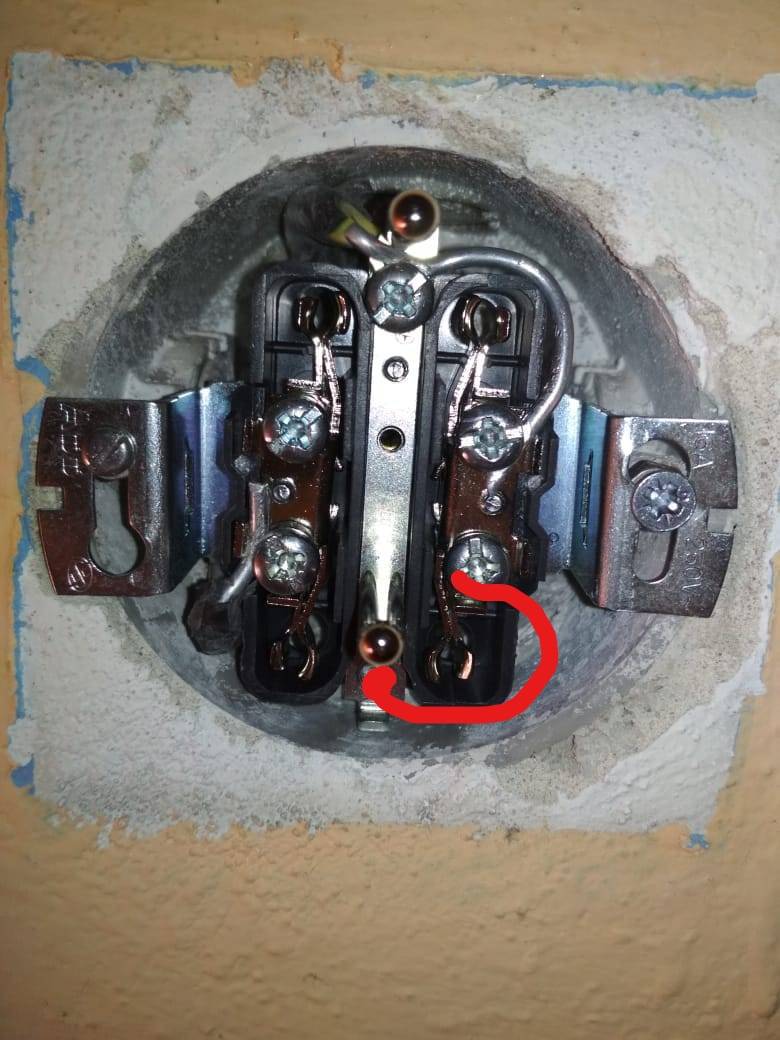

Je zapojena zásuvka správně? #4
bejk
hodnocení

Všechny názory v diskuzi jsem si přečetl a seberu si je k srdci. Bohužel se obávám, že ten hliníkový vodič nahoře neohnu do té pozice v jaké by mělo být správné zapojení. Hliník za ty léta nějak zvrdnul a myslím, že při manipulaci bych ho urval. Jak bylo řečeno, na fázi udělám to očko, ale nahoře v tom PE to asi nevytvaruju. Mám dotaz. Mohl bych to PE a N zapojení nechat tak, s tím, že bych ve spodní části zásuvky udělal propojení PE s nulou?*hi*

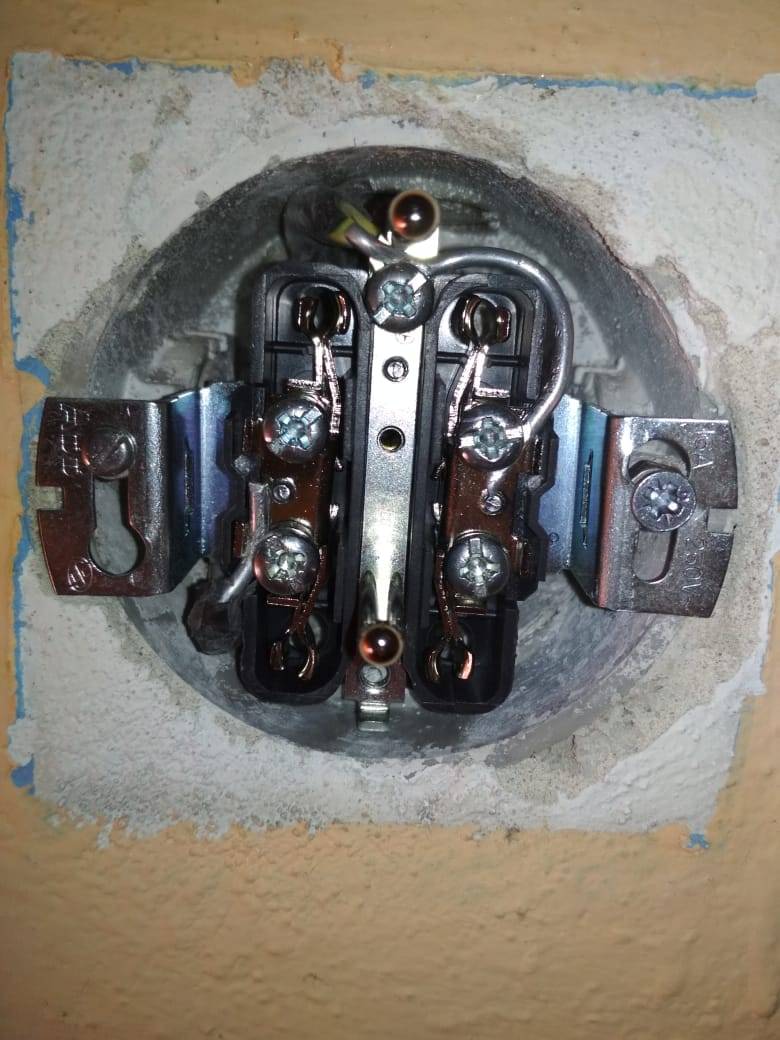

Je zapojena zásuvka správně? #5

Doplnění propojkou PE a N dole by bylo velice vítané. Zvýší se tím bezpečnost.

Větší manipulace s hliníkovým vodičem nedoporučuji. Může prasknout a nebude pak stačit délkou.

Ano, můžete.

asd1

Ano, udělej propojku. Na ten hliník už nesahej, mohl by se ulomit viz jak píše gumid...

bejk
hodnocení

Takhle jsem to nakonec vyřešil. Doufám, že takhle je to v "podstatě" správně.

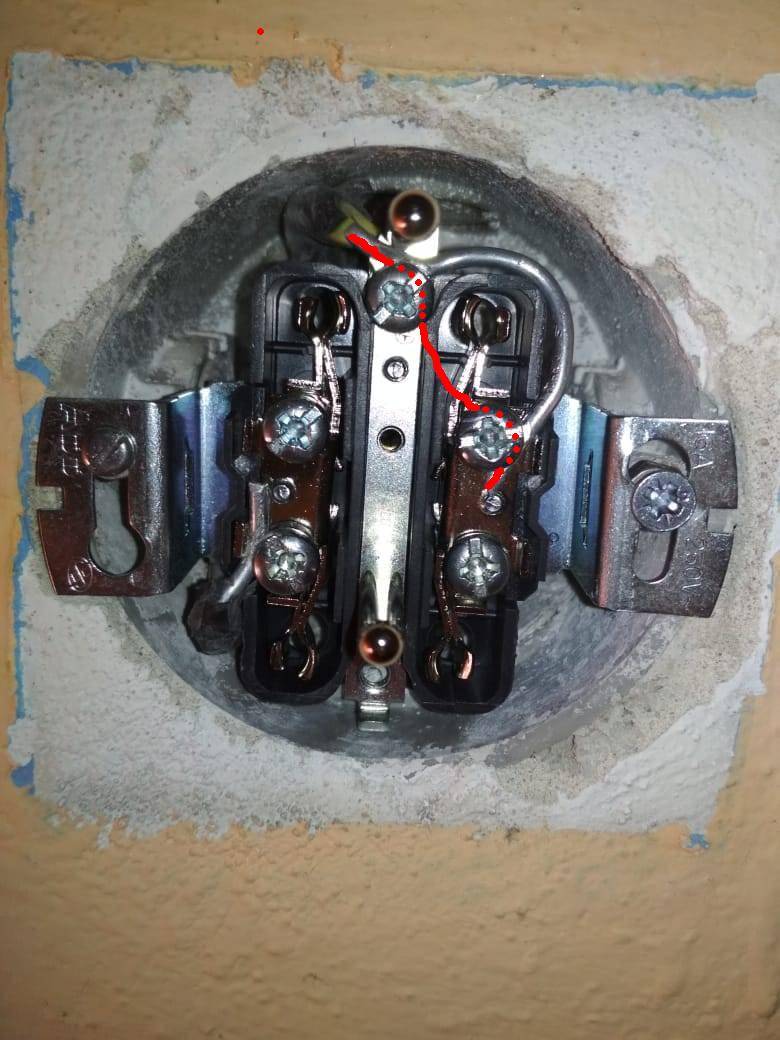

Je zapojena zásuvka správně? #6
17.01.20 06:16

Výborně.





hodnocení

0x
avatar milancukrar

Ano, je to správně.

Stručně.

asd1

Nebezpečná prasárna - vyběhne drát od kolíku a bude bez ochrany nulováním. Řemeslo braň se*zed*

Nevyběhne, je to silně upevněno již desítky let.

To milan. Stručně. Bohužel dnes nemáš pravdu.*nene**smich*

Jak dlouho to nevyběhlo? Doleva to drží šroubek vpravo, nahoru to drží drát opřený o krabičku.

asd1

Není opřený a šroubkem je zmáčklý jen na polovině průřezu = tohle může vyklouznout snadno. Má být dole pod šroubkem.

PS: I kdyby byl opřený - to snad nemyslíš vážně...

Ano, je to špatně a drží to.

Drát drží i šroubek u zdířky "N", vodič "nevyskočí" sám z pod šroubu u ochranného kolíku...a zahřívat u ochranného kolíku se také nebude, případně jedině vedením tepla od špatné zdířky N a to pozná uživatel dřív, než dojde k jeho uvolnění od kolíku...to už mu zásuvka fungovat nebude...

asd1: Jen elektrikář ví, co nastane a kudy proud teče při případné poruše. A když někdo vytahuje zástrčku ze zásuvky, jak Keliška video ve slunce seno, tak je neštěstí na světě ;). Těžko vysvětlitelné laikům. Proto už TN-C soustava zaniká a nasazují se hojně RCD.
