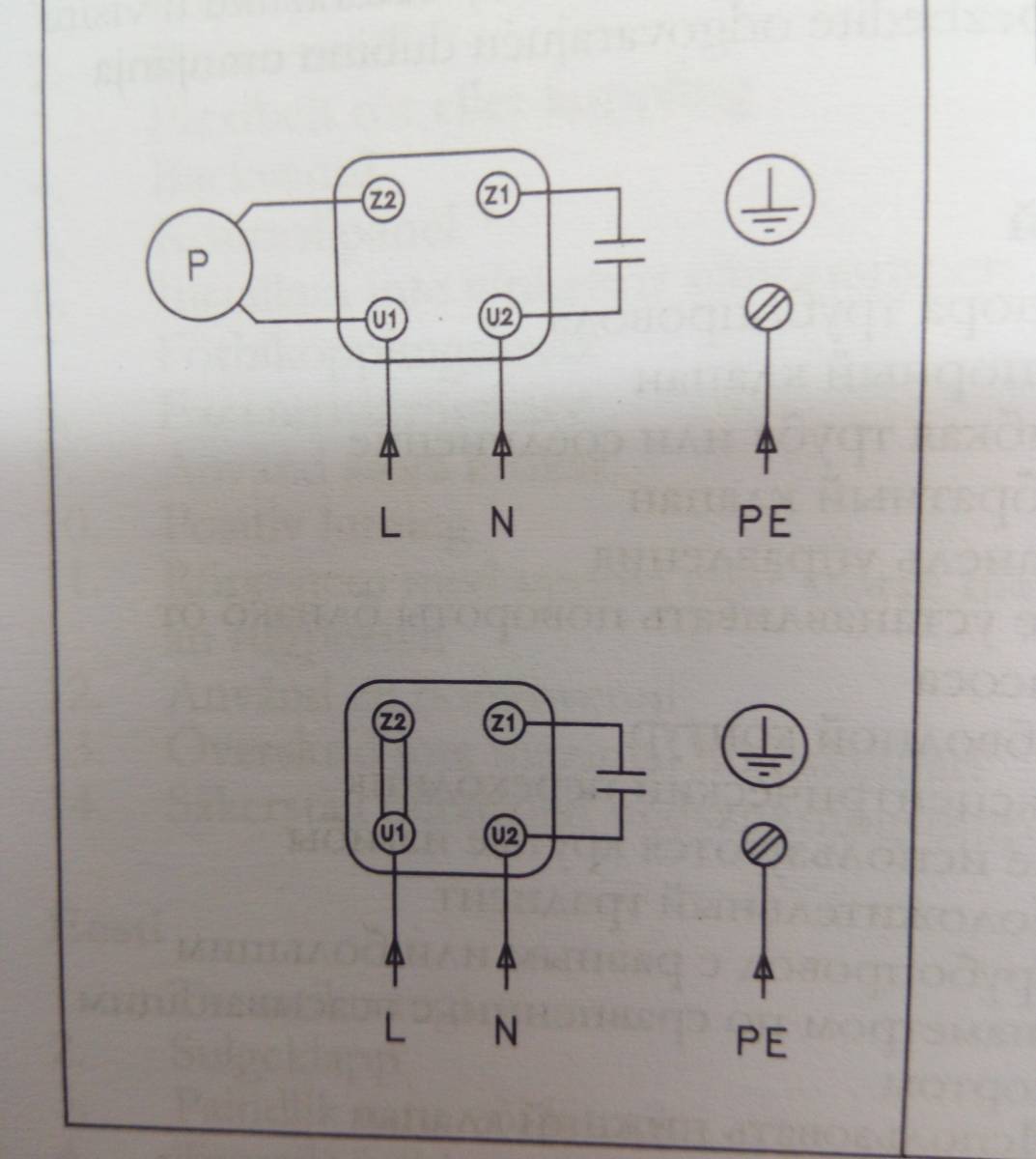

mohl by mi někdo popsat/vysvětlit zapojení moru ze schéma?
Kde připojit L, N, PE je mi srozumitelné, ale co je to P v kroužku a symbol kondenzátoru? Čím se tyhle dvě zapojení liší? díky
4x
Já vidím klasické zapojení jednofázového motoru. Kondenzátor v něm musíte mít, jinak motor neroztočíte. Proto se tomuto kondenzátoru říká rozběhový kondenzátor.
P v kroužku znamená, že přímo do svorkovnice motoru máte připojené nějaké ovládací zařízení pro start a stop.
Na dolním obrázku toto zařízení chybí a místo něho je propojka. Motor se ovládá dálkově přes přívodní kabel, obvykle ručním spinačem nebo tlačítky někde opodál v rozvaděči.
2x
kondenzátro je rozběhový, a to P mi přijde jako spouštěč. Na druhém obr. ja motor zapojen na přímo, bez zpouštěče. Jaksi chybí typ motoru..
2x
Pro vypočet kapacity rozběhového kondíku je potřeba poměrně složitý vzorec takže to sem nebudu opisovat ale dám odkaz
diskuse.elektrika.cz/...
