Dobrý den,
Musím udělat do školy tenhle zesilovač a nevím si rady se zapojením reproduktorů do zesilovace+musel jsem si udělat i zdroj napájení viz foto. a nevím jak připojit i zdroj k zesilovači k trafu vím.Tak prosím o radu nějakého zkušeného kutila/elektronika.
Popřípadě můžete i poslat nějaký postup nebo url na postup zapojení.
Děkuji za veškeré rady.
1x
Jéje... co vás to ve škole učí, co to je za školu a za učitele? To není na vás, ale je vidět, že vaše škola a učitelé vás možná učí nějakou teorii, ale reálné elektronické zařízení jste asi nikdy neviděl.
Váš zdroj utáhne tak sotva maličký zesilovač s LM386. Nikdo vám nevysvětlil další parametry zdroje, znáte sotva schéma, ale to vůbec nestačí. Vaše diody vydrží možná ampér, ale to na váš zesilovač, který prý "musíte"postavit, to nestačí, podívejte se do Hadexu na popis parametrů. Elektrolytický kondenzátor ve zdroji musí mít mnohem větší kapacitu. Ve škole vám vůbec nic neřekli o konstrukci napájecího zdroje, že tam musí být nějaký transformátor, pojistka, síťový přívod, bezpečné provedení, atd. atd.. vedení zemí...
Vůbec nic asi netušíte o chladiči, o zapojení napájení, vstupů a výstupů, když nevíte, jak připojit reproduktor. Škola vás (žáky) nic nenaučila.
Jestli chcete sám něco vyrobit, kupte si za cenu dvou tří kopečků zmrzliny obvod LM386, pár kondenzátorů, rezistorů, vstupní konektor (cinch). Reproduktor použijete vykuchaný ze starého rádia, zdroj nevyrábějte, použijete adaptér 9V z vyřazeného set top boxu (teď jich bude na smetišti desetitisíce)... atd.
Nebo s z hadexu kupte malý stereofonní zesil/...ž hotový, moderní ve třídě D. Vykuchejte starý set top box a do této pěkné krabičky ho nainstalujte a pak proveďte měření, ať škola vidí, že něco umíte.
Držím vám palce.
doplněno 07.01.20 11:56:
Pokud chcete škole ukázat, že umíte navrhnout a vyrobit plošný spoj, podle katalogového listu (datasheet čti datašít) zvolit, koupit a osadit správné součástky, zapojení zapájet, propojit se vstupem a výstupem, použít vhodné konektory, zdroj, atd.. zkuste za pár korun koupit (za cenu jednoho kopečku zmzliny) maličký stereofonní zesilovač například TDA2822m a vyrobit zesilovač. Umístě ho do vhodné krabičky, pokud nebudete vyrábět zdroj, opět s výhodou použijete napájecí adaptér k set top boxu i krabičku od set top boxu. Nebudete muset vyrábět mechaniku, jen pár děr a možná nový přední panýlek.
Může to být úplně primitivní zapoje/..., ale bude to vaše práce, vaše uvažování, provedení. Ale také se podívejte pro poučení a porovnání i na jiná provedení, například Belza... a další a další.
Pokud budete zesilovač připojovat k PC nebo jinému zdroji signálu s vlastní regulací hlasitosti, nemusíte kupovat potenciometr, ušetříte padesát korun a dumání jestli má být logaritmický nebo lineární, protože to vám asi vaše škola a učitelé vůbec neřekli, ale asi vás učí jiné užitečné věci a modernější. Není dobré je podceňovat, jistě vám ve škole někteří učitelé dobře poradí a pomohou s mechanickým provedením (vrtačku na vrtání dírek do plošného spoji v kuchyni jistě nemáte, škola asi jo.).
Na vstup použijete dva konektory CINCH a zesilovač můžete použít k PC, nebo k jinému zdroji signálu.
Ve škole si můžete obvod změřit : klidový odběr naprázdno, maximální výstupní napětí před limitací, maximální odběr proudu při max. výstupu, z impedance reproduktoru vypočítáte maximální výstupní výkon, a z napět zdroje a maximálníh odběru vypočítáte příkon, z příkonu a výkonu vypočítáte účinnost, změříte maximální vstupní napětí, z toho vypočítáte zesílení můžete odpojit vstup a změřit šum, můžete změřit kmitočtovou charakteristiku, nebo alespoň minimální frekvenci pro pokles o 3 dB, atd. atd. A když to pěkně sepíšete, vytisknete váš návrh plošného spoje a osazovací plán, ukážete sám sobě, že jste se něco naučil a pan učitel ať se jde podívat... ... škoda slov.
Parametry zdroje už mám a zdroj mám i doma. Chladič budu muset ještě nějak domyslet.Jen prosím o to aby jste mi poradil jak zapojit reproduktor a zdroj k tomu zesilovači.A nemůžu si koupit za pár kopečku hrstku součástek, ale musí to být minimálně 20 součástek to je povinné.Nejlépe bych chtěl aby se to dalo pustit přes mobil.
0x
jj, těžko radit se zapojením zesilovače, když nerozumíš ani nejzákladnějšímu základu.

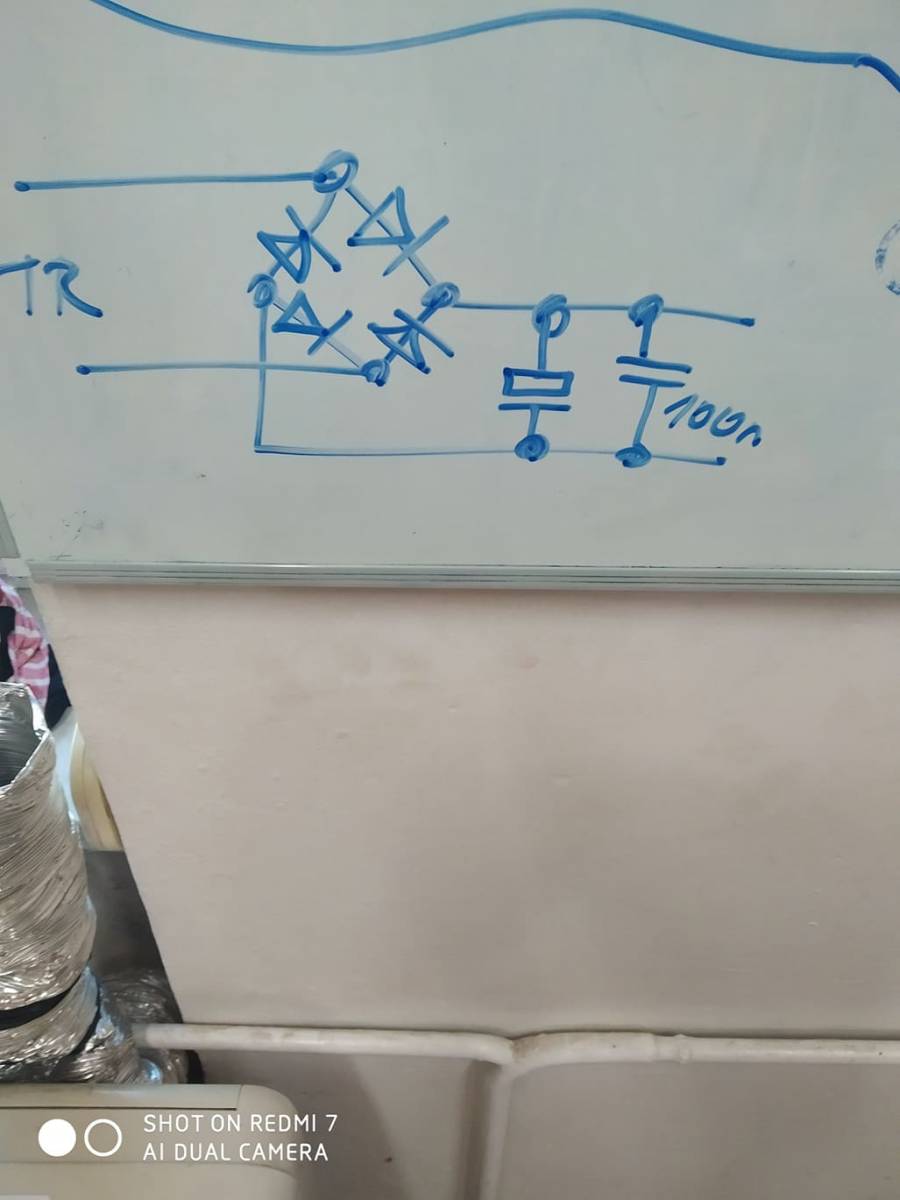

Na obrázku máš můstkové zapojení zdroje. Vůbec nezáleží na tom, jak připojíš oba dráty k trafu. Toto zapojení ti vždycky udělá ze střídavého proudu proud stejnosměrný. Problém je, že tento stejnosměrný proud má pořád ještě tvar sinusovky, jen s tím rozdílem, že záporná půlvlna je překlopená na kladnou. Proto se musí ještě vyhladit a proto tam máš nakreslené kondenzátory. Netuším pro dva, když by stačil jeden.
Jak je to s polaritou tvého zdroje. Mrkni se pořádně na značku diody. Tvoří jakousi šipku, kdy na špičce máš kladnou elektrodu. Napravo na špičkách obou diod máš +pól, nalevo na opačném konci máš -pól.
Až budeš rozumět zapojení zdroje, přihoď schema zesilovače a budeme pokračovat.
Nějak nevím jaké schéma zesilovače.. vše jak jsem to udělal je na stránce hadex + pouzte foto zdroje

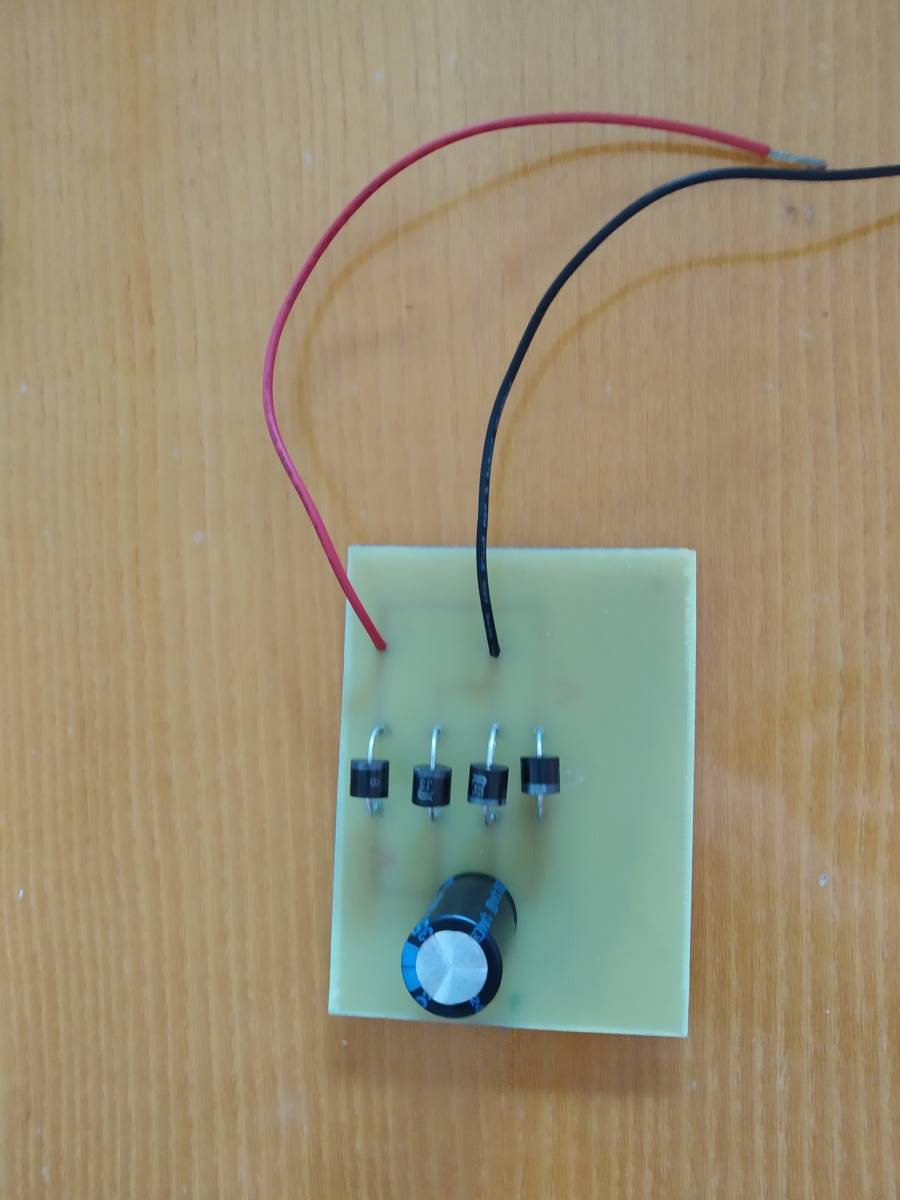

Podle vaší fotografie zdroje máte vyvedené dva vodiče pro připojení ke střídavému napětí z transformátoru a výstup ze zdroje máte zřejmě pouze jako plošky zespodu na plošném spoji.
Pokud jste opravdu již zesilovač ze stavebnice sestavil, nechte si ho oznámkovat a zkuste ho prodat někomu, kdo ho použije tak jak je, abyste nemusel kupovat další drahé součástky - transformátor, lepší zdroj (ten váš je tak sotva na jeden ampér a kdoví jakou hodnotu má kondenzátor, měl by asi také být větší), chladič, reproduktory, propojovací vodiče, konektory, a další maličkosti.
Ve vašem oboru (včetně zabezpečovačky) máte možnost použít již hodové moduly a ve vhodném zapojení předvést jejich funkci. Například Super-multifunkčn/...é, od Hadexu Digitální hodiny /...é, kde můžete předvést, že umíte osadit plošný spoj a pájet, Triakový regulátor , atd.

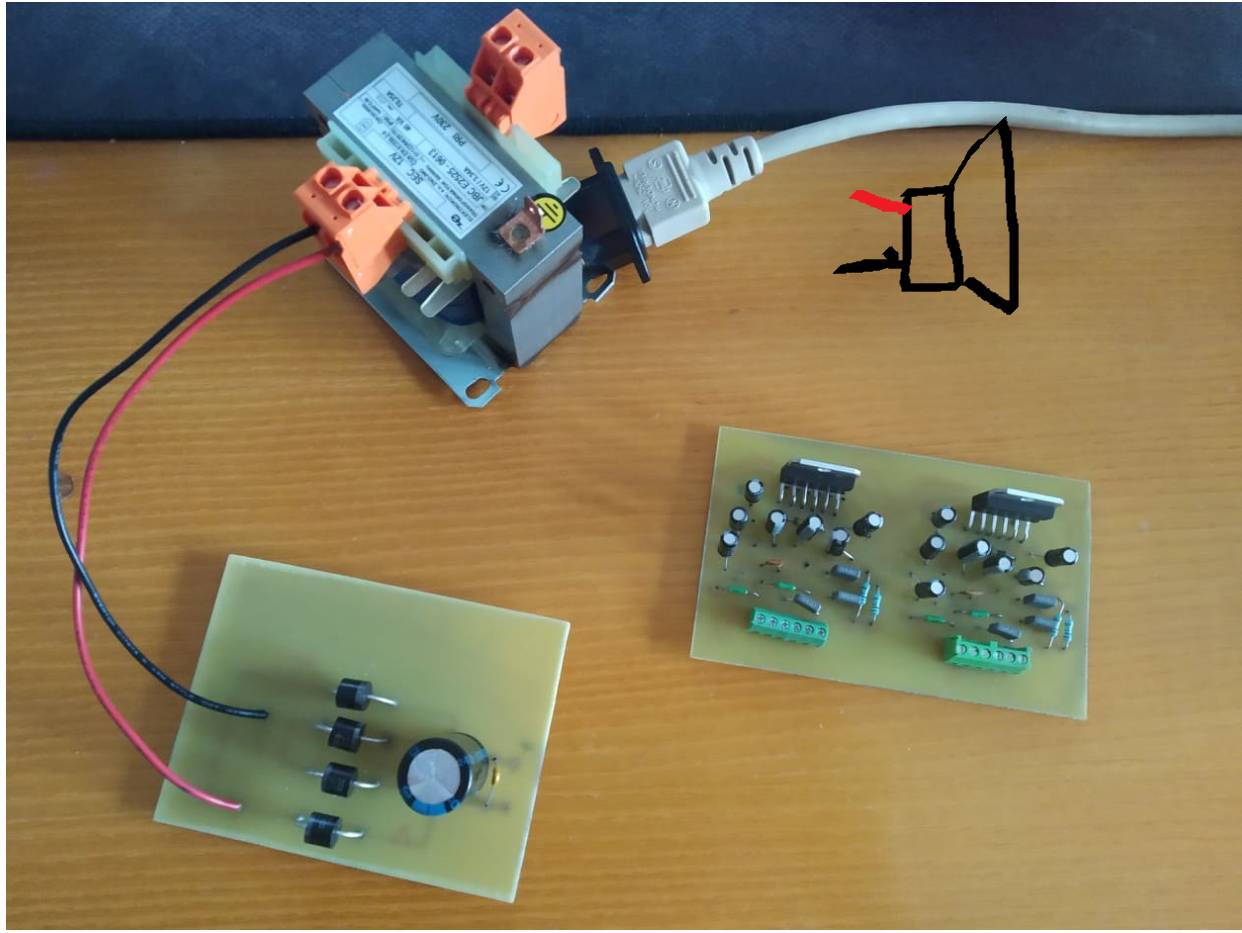

A nebo abych to pochopil ještě lépe tak by jste mi to mohl znázornit na téhle fotce děkuji
V malování znázornit jak to zapojit a do jaké svorkovnice připojit

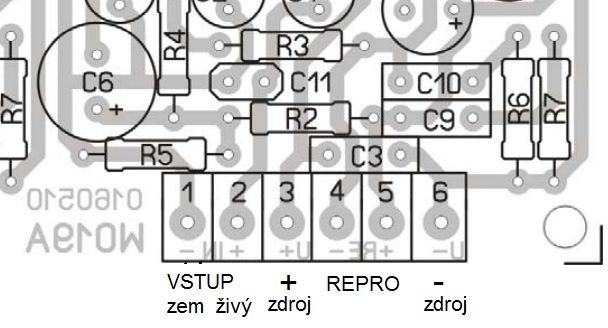

Přímo na plošném spoji máte natištěno, kam se co připojuje. Mělo by to být (pokud se v rychlosti nepletu, raději si to zkontrolujte sám)
1 - vstup, zem, sem se připojí stínění vstupního stíněného kablíku pro připojení vstupního signálu
2 - vstup, živý, sem se připojí živý vodič vstupního stíněného kablíku pro připojení vstupního signálu
3 - napájení + od zdroje
4 - reproduktor
5 - reproduktor
6 - napájení - od zdroje
Ve schématu i na popisu na desce od Hadexu je pěkná blbost: vstup označovaný plus a mínus. Tam nemá stejnosměrná polarita co dělat. Je tam živý vstup a zem. Podobně reproduktor. ale výstup je symetrický, tak je úplně jedno, kam který drát od reproduktoru připojíte. Jen se žádný nesmí připojit na zem. Výstup je skutečně jen mezi těmito svorkami.
Na plošném spoji jsou DVA samostatné zesilovače. Když jeden nezapojíte, nic se neděje. Ale když chcete stereo, tak jeden bude zesilovat signál z levho a druhý z pravého kanálu. Ze vstupního kabelu půjde jeden živý na levý zesilovač a druhý živý na druhý zesilovač. Každý zesilovač má svůj reproduktor. Zem je společná, zdroj je společný.
Možná je pro vás výhodné použít pro školní účely pouze jeden, druhý nezapojovat, nechat ho do budoucna na zprovoznění celého stereo zesilovače. Také při oživování můžete oživit nejdříve jeden, pak druhý kanál a pak teprve oba. A pokud máte ampérmetr, tak sledovat odběr proudu, jestli bude stačit váš zdroj, případně voltmetrem sledovat, jestli drží napětí a neklesá při velkém odběru /silné reprodukci/.
O reproduktorech se psalo už v některém předchozím příspěvku.
0x
Jestliže MUSÍTE vyrobit vámi uváděný zesilovač do auta, nemusíte vyrábět zdroj, prostě je určený pro napájení za autobaterie. Jen je třeba použít dostatečně dimenzované vodiče, POJISTKU, abyste náhodou při zapojování nezkratoval baterii se všemi důsledky a účinky.
Ale, musíte hluboko hrábnout do peněženky a koupit vhodné chladiče a správně je namontovat.
Pozor při připojování reproduktorů, podívejte se na schéma, výstup zde použitých TDA2005 je symetricky zapojený, to znamená, že ani jeden z výstupů se nesmí spojit se zemí, protože by se koncový stupeň zkratoval.
Podívejte se na podobnou konstrukci pěkného a osvědčeného zesilovače TDA8560Q . najdete mnoho různých provedení.
Případně se podívejte, jak se vůbec osazuje plošný spoj a pájí, pokud jste to ve škole neměli možnost probírat, jen teorii...?
doplněno 07.01.20 14:10:
Je možné, že vaše škola a váš obor je odlišný od slaboproudu a technika a technologie audiotechniky je úplně mimo váš obor a proto je pro vás stavba zesilovače něco úplně nového, co normálně neprobíráte a jste specialista a odborník na úplně jinou techniku (silnoproud, telekomunikace, zabezpečovací technika, robotika, programování... atd.)?
Omlouvám se za své podivení nad neznalostmi, ale to, že zesilovače a nízkofrekvenční technika včetně konstrukcí elektronických zařízení zřejmě není váš typický nebo hlavní obor mi došlo až později.
No já studuji obor spojový mechanik a ve škole děláme jen zapojení zásuvek jak na 230 tak i internetové+ telefony a zabezpečovačky.
Takže nevím jak stímhle škola přišla, ale říkal že je to lehké že bych to mohl zvládnout.
Takže zesilovač už máte koupený a stavebnici osazenou, zapájenou? Hlavně si zkontrolujte správnou polaritu elektrolytických kondenzátorů, hodnoty rezistorů jistě máte správně a důůůůkladně zkontrolujte pájení. Vemte si dvě stolní lampičky, aby vám šlo světlo ze dvou stran a lupu a důkladně zkontrolujte kvalitu pájení, aby nikde nebyly nekvalitní ("studené") spoje a hlavně nikde žádný zkrat mezi cestičkami. Ani vlasový.
Dále si pořiďte nějaký chladič, bez chladiče to raději ani nezkoušejte, nebo jen slaboučce a hlídejte si teplotu. Nemusí to být drahý chladič, možná najdete nějaký hliníkový profil, kus hliníkového zábradlí, hliníkové garniže na záclony, nebo nějaký profilový hliníkový blok s velmi rovnou plochou.
Zdroj s možností odběru až 4,5 A asi nemáte, můžete pro jednoduchost zkusit napájecí adaptér do 1A (což vám při napětí 12V umožní příkon asi 12 x 1 = 12W, takže by to mohlo hrát asi tak na dvakrát (stereo) tři watty).
Pokud chcete vyrábě zdroj, nestačí ani rozbít prasátko s úsporami. Transformátor je za několik set korun. Ve škole můžete říci, že je to pro napájení z autobaterie, nebo to můžete ve školní dílně nebo laboratoři vyzkoušet na zdroj alespoň 1A nebo víc, pokud takový zdroj škola má.
Také si popište vývod, kde je plus napájení, mínus, zem vstupu a kde reproduktory.
Reproduktory... asi žádné nemáte, možná se dají za něco vyšmelit od kluků spolužáků, nebo alespoň půjčit na vyzkoušení. Nebo se dají koupit nějaké levné. Pro vyzkoušení se ani nemusejí dávat do beden.
A nebo abych to pochopil ještě lépe tak by jste mi to mohl znázornit na téhle fotce děkuji
Dokreslit v malování a připsat co kam zapojit
Na vaší fotografii není vidět, jaké máte diody. Musí vydržet alespoň 4A, jak je uvedeno v textu Hadexu. Například typ P600K
Elektrolytický ko/... na fotografii je dost malý, měl by pro zesilovač s odběrem do 4,5A asi tak 4700 mikrofaradů, nebo dva 2200 mikrofaradů. Při nižší kapacitě by mohl být slyšet špatně vyfiltroaný síťový brum. Pozor na polaritu.
Také záleží na napětí. Na výstupu transformátoru je 12V, po usměrnění se zvýší krát odmocnina ze dvou, tedy na 12 x 1,41 = 16,8V. Toto napětí sice na diodách usměrňovače sice spadne o dvakrát 0,6V, tedy asi tak o jeden volt na asi 16V, takže vyberte kondenzátor na napětí pro jistotu raději vyšší než na 16V, například na 25V. Není to o tolik dražší.
Výstupní napětí na vaší desce plošných spojů máte vyvedené zřejmě pouze na ploškách plošného spoje. Takže asi tam vyvrtáte dírky a jimi prostrčíte vodiče a dole připájíte.
já vzal prostě to schéma a s mámou jsem to nakresil na pečící papír a udělal to na cuprextit a doufal že jsou tam odůlčíkované díry a pak nechal vyleptat.
Jediné schéma co mam je to na ten zdroj.
Všichni, kdo jsou schopní vyrobit podomácku s obyčejným domácím nářadím a vybavením nějaké elektronické zařízení, vyleptat a osadit a zapájet plošný spoj, zaslouží obdiv. Tohle by měla zajstit škola.
Zkuste se podívat na uváděné odkazy (kliknout na podtržený text, otevře se vám stránka s dalším popisem) a zkuste vymyslet něco, co budete moci skutečně realizovat. Podobně na tom asi jsou i vaši spolužáci, zkuste si vzájemně pomoci, konzultovat, radit se a naučit se spolupracovat. Nezapomeňte na dokumentaci, abyste k výrobku také mohl přiložit základní dokumentaci - schéma, rozpisku materiálu, nějaké mechanické výkresy, návrh plošného spoje a rozmístění součástek, osazovací výkres, výpočty, popis, tabulky a závěr, shrnutí.
0x
Chladič: zkuste se poptat kamarádů nebo na praxi, jestli někdo nemá nějaký plochý nebo žebrovaný hliníkový profil, nebo někde ze starého počítače možná vykutáte pěkný masivní žebrovaný/...č, třeba i s ventilátorkem.
doplněno 08.01.20 20:27:

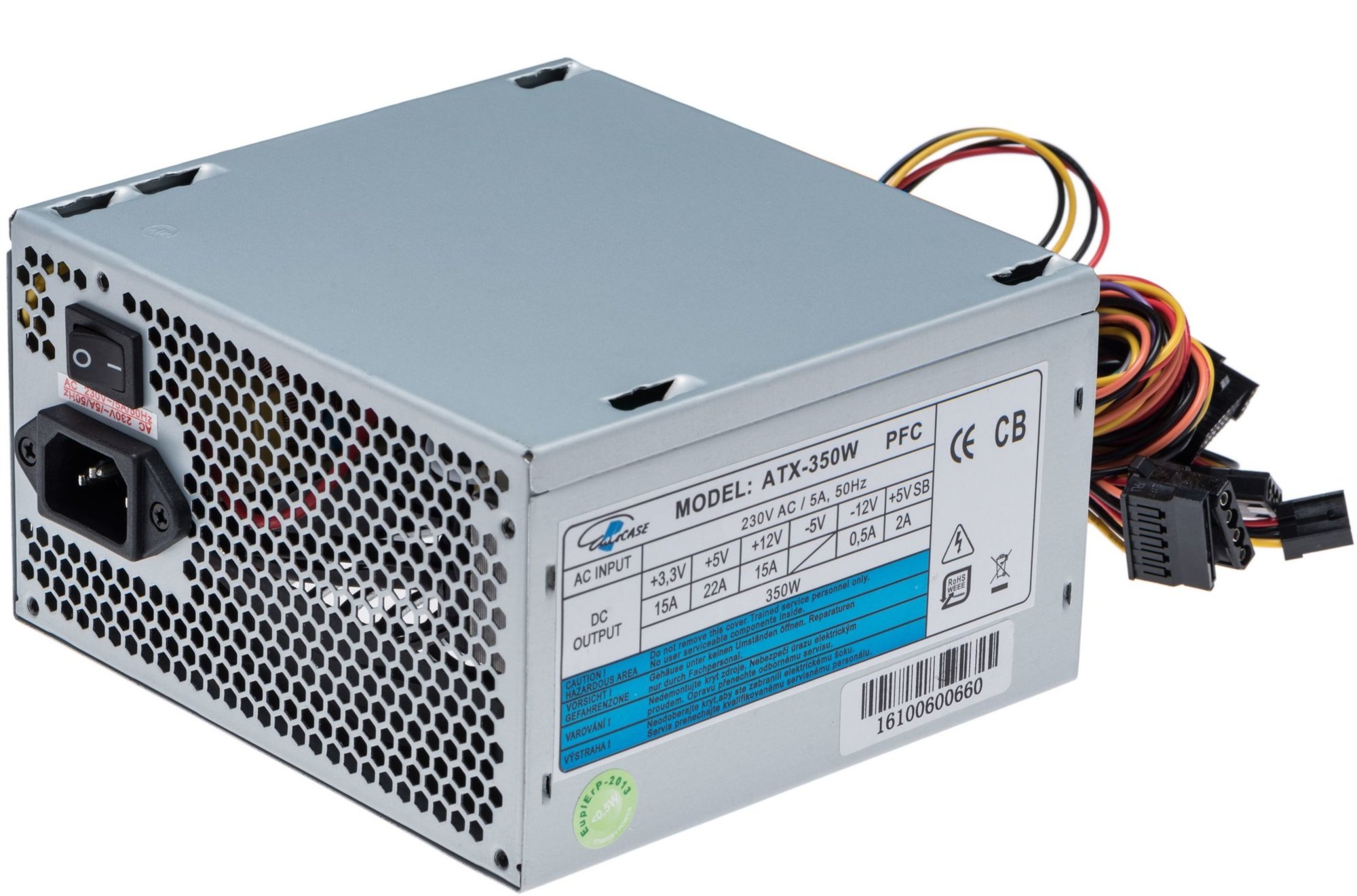

Každé zařízení má mít nějaký kabátek, krabici. Zkuste se poptat spolužáků, jesli by vám někdo dal zadarmo nebo za pivo starý zdroj z PC, a máte krabici! Jenom vykucháte vnitřek, použijete krásná lanka, vypínač, pojistkové pouzdro, vyvrtáte pár děr pro konektory CINCH, případně vyříznete díru do které vsadíte panýlek se svorkovanicemi pro reproduktory,
Váš zdroj přiděláte v rozích na distanční sloupky z nařezaných válečků ze staré fixovky do které projde šroub a zajistíte matičkou.
POZOR na chladič! MUSÍ se pevně přidělat k desce plošných spojů, aby se neulámaly vývody IO,
0x
Vstup má dvě svorky, zde označená 1 - což je zem, společná se záporným polem zdroje a 2 - což je živý vstup. Živý znamená, že v tomto vodiči jde signál. Signál se vede izolovaným vodičem uvnitř opletení, které působí jako stínění, aby do živého vodiče a tím i do živého vstupu nepronikalo rušení kmitočtem 50 Hz ze sítě v okolí, případně silných středovlných stanic a dalšího rušení.
Stíněný kabel má tedy dva vodiče- jeden je uprostřed a druhý vodič je tvořený opředením (punčoškou). Stíněný kabel můžete přivést z vaší svorkovnice na CINCH svorku na panelu zesilovače a do této svorky přivézt signál z vašeho zdroje signálu, z PC, kláves, telefonu, diskmanu atd.
Protože máte stereofonní zesilovač, asi použijete oba dva vstupy a tak použijete kabel se dvěma ži/..., každý je opředený svým stíněním, které se nakonec stejně spojí do společné země. K propojení telefonu nebo PC k vašemu zesilovači můžete použít kabel
0x
Reproduktory: váš zesilovač má maximálně 2 x 20W, takže na každý kanál, výstup jde maximálně 20W a to by měl reproduktor snést. Když použijte pro vyzkoušení nějaký pro nižší zatížení, může se buď na plný výkon membrána obrátit naruby jako deštěník při velikém větru, nebo ještě pravděpodobněji shoří cívka vinutí uvnitř reproduktoru.
Pokud již jste do zesilovač investoval tolik, možná někde od kamarádů nebo z bazarů můžete koupit hotové reprobedny na 20W, nebo nové reproduktory do auta, například SCS BX1002 a jiné a jiné. Podívejte se na přehled nabízenýc/... reproduktorů například maličký (průměr jen 9 cm) Monacor SP8/4 za přijatelnou cenu.
Samotný reproduktor moc nehraje, asi jako moucha v láhvi. Jakmile ho dáte do jakékoliv krabice, třeba i jen na zkoušku do tuhé lepenkové krabice, nebo do vyhozeného dřevěného šuplíku, nebo polystyrenové krabice, uslyšíte znatelný rozdíl, silnější a plnější zvuk. Nejlepší je samozřejmě reproduktorová soustava s basovým, středovým a výškovým reproduktorem a výhybkami, ale to je hodně drahé.
Pro vyzkoušení a předvedení ve škole by možná úplně stačil nějaký bazarový, třeba i vykuchaný z vyhozeného reproduktoru ze školy, ze starého rádia, apod. Nebo koupit ten nejlevnější, například jen 10W mrně s papírovou membránou LS80T nebo úplně nejlevnější 15W LS102W-6-R4 . Nebo jakýkoliv jiný, jiného výrobce. Jen se snažte dodržet doporučenou impedanci, ale bude to hrát i s vyšší, například 8 ohmů. Hlavně jde o výkon, aby to vydržel. Samozřejmě jsou reproduktory i mnohem dražší a kvalitnější, nebo i hooodně drahé, pro velmi kvalitní zesilovače.
Navíc si na krabici pro zesilovač můžete použít svorkovnici pro p/... (stačí obyčejnou dvojlinkou, lankem), aby se vám náhodou výstupy od zesilovače nezkratovaly a nezničily zesilovač.
Po kliknutí na podtržené odkazy se vám otevřou stránky s nabídkou, není to reklama, pouze ilustrace k povídání.
Dejte vědět, jak se vám daří zesilovač postupně oživovat. Držím vám palce.
