Zdravím, předem bych měl říct, že znalosti elektroniky jsou u mě na úrovni kontaktního zapalování, tak počítejte s blbými otázkami..
Mám starý Denon PMA 280 a z ničeho nic během hraní přestal fungovat. Sundal jsem horní kryt abych se podíval jestli nenajdu něco podezřelého, třeba nějaké ohořelé místo a ničeho jsem si nevšiml, jen jsem viděl že byla přepálená pojistka na vstupu, z čehož jsem usoudil, že bude někde zkrat na primáru. Samozřejmě jsem vzal druhou o stejných hodnotách a hned při pokusu o zapnutí z ní vyletěl záblesk a byla přepálená znovu. Mám k dispozici jen multimetr, ale technika mě zajímá a chtěl bych si na tu závadu přijít sám, popřípadě se pokusit o opravu, když se bude jednat o nějaké jednoduché přepájení, to bych zvládl. Spíše mi jde o to, na které součástky se zaměřit, popřípadě od vás dostat doporučení co konkrétně toto může způsobovat. Prosím radílky co budou psát abych to odnesl do servisu a nešťoural se v tom, ať si tyto řeči rovnou odpustí a ušetří si čas. Je mi 19, studuju úplně jiný obor a o tyto zařízení se zajímám jen okrajově, samozřejmě že když nic nenajdu, tak to do toho servisu odnesu. Díky všem a krásný nový rok
4x
Tak zkrat vůbec nemusí být na primáru, ale klidně můžeš mít zkrat na sekundáru... A to klidně můžeš mít prošluslé komcové tranzistory a ledasco... Nebo pokud je tam výkonový konec (pochybuju) integrovaný, tak třeba vadný IO..., proražený kondenzátor ve zdroji... Předpokládám, že bedny máš odpojené!
Je to jako opravovat kosmickou loď a i pro znalého bez dokumentace to není legrace...
První rada, zkus pokud tedy lze. rozpojit sekundární vývod z trafa...
A druhá, zapoj do série místo pojistky obyčejnou žárovku 230V/100W (v objímce na dráty) a podle jasu a chování toho co se děje v zesilovači by mohl být náznak toho co se děje...
Tady máš dokonce i schéma!
Do séri se něco (žárovka) připojuje proto, protože jak víme, při sériovém zapojení se napětí 230 V rozdělí mezi oba spotřebiče, tak, že Udenon Užárovka = 230V. A děláme to proto, aby nám neodcházela jedna pojistka za druhou, ale mohli jsme si v klidu proměřit, kde je ve spotřebiči chyba. No a zároveň víme, že i když bude na denonu zkrat, tak na žárovce bude 230V a protože žárovka je na 230V, tak se žádné vlákno nepřepálí, ale žárovka bude svítit.
Místo žárovky se dá použít i jiný spotřebič přiměřeného výkonu a raději činného typu (žárovka - žehlička - rychlovarná konvice - přímotop). A někteří pro to mají speciálně zapojené dvě zásuvky do série (jinak jsou zásuvky vždy vedle sebe) a do jedné zásuvky zastrčí třeba lampičku se žárovkou a do druhé testovaný spotřebič.
"Maximálně se v ní přepálí vlákno, že? A ty kondenzátory by měly mít nulový odpor?"
Vím, že tohle číst nechcete, ale nemůžu si to odpustit: Pokud dokážete napsat tyhle věty, oporavdu by bylo dobře si nejdřív o základech elektroniky něco aspoň přečíst.
0x

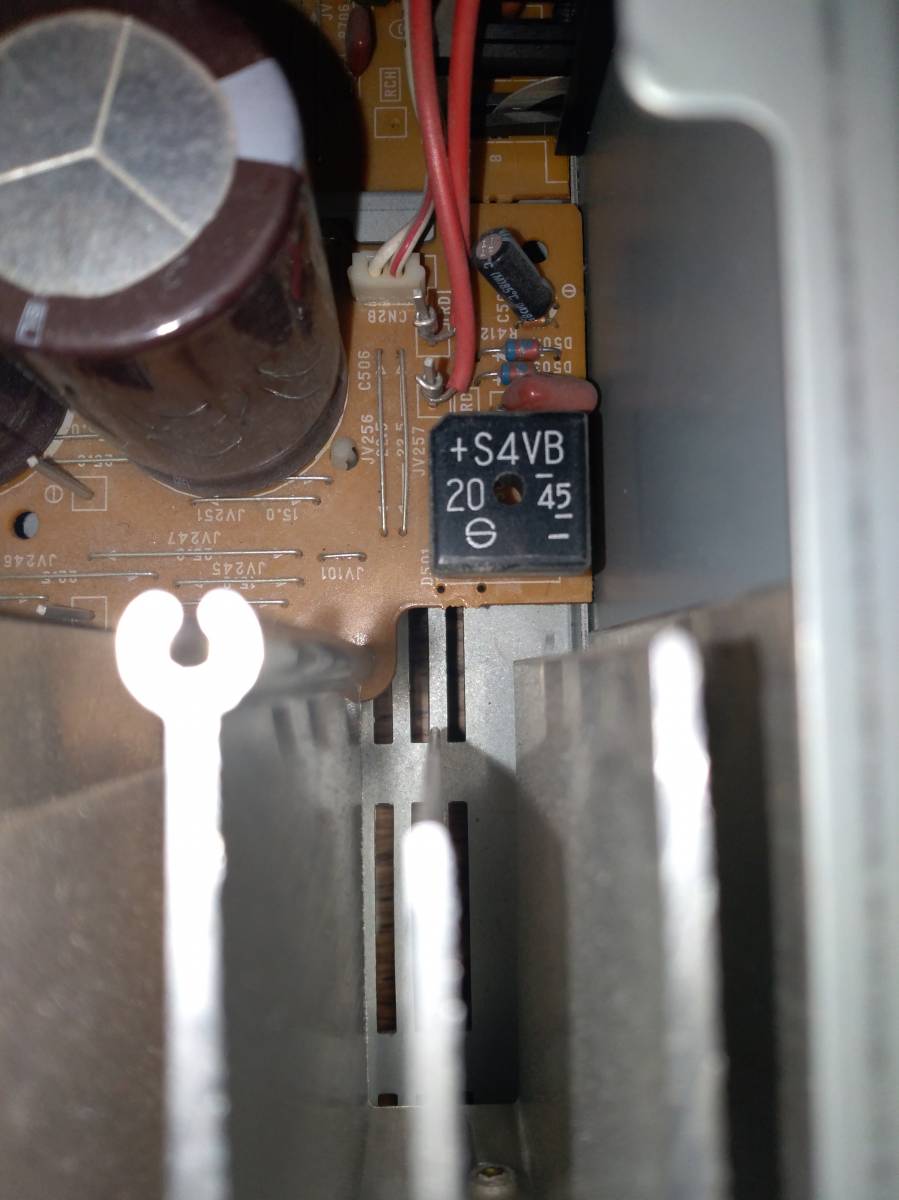

Schéma jsem prolétl očima jen tak narychlo, je to tedy klasický transformátorový zdroj s usměrňovačem, zkuste proměřit usměrňovací můstek za napájecím transformátorem, jedna z jeho diod může být ve zkratu. Pak i ostatní diody v napájecí části jestli nejsou proražené (tj. ve zkratu = vedou v obou směrech)
doplněno 02.01.20 11:04:
Můžou být proražené - ve zkratu i kondenzátory, např odrušovací.
0x
Laicky bych zjišťoval,pomocí pomocného zdroje proudu kde by v cestě mohl zkrat být.Zjistit funkčnost zdroje v zesilovači je triviální.Pak bych připojil náhradní zdroj(stačí 6 V napáječ )a připojím na mvstupy a měřím proud.Tam,kde by se vyskytl zkrat,tam připojené měřidlo naměří vysoký proud.Měřit v zapojeném zařízení hodnoty součástek nejde.Musí se vždy měřit vyjmuty z plošného spoje.Tedy jednotlivé součástky vypájet.Než tento zesilovač nosit do servisu,tak bych asi raději koupil v bazoši nějaký slušný funkční.Přijde to levněji.
