Zdravím!

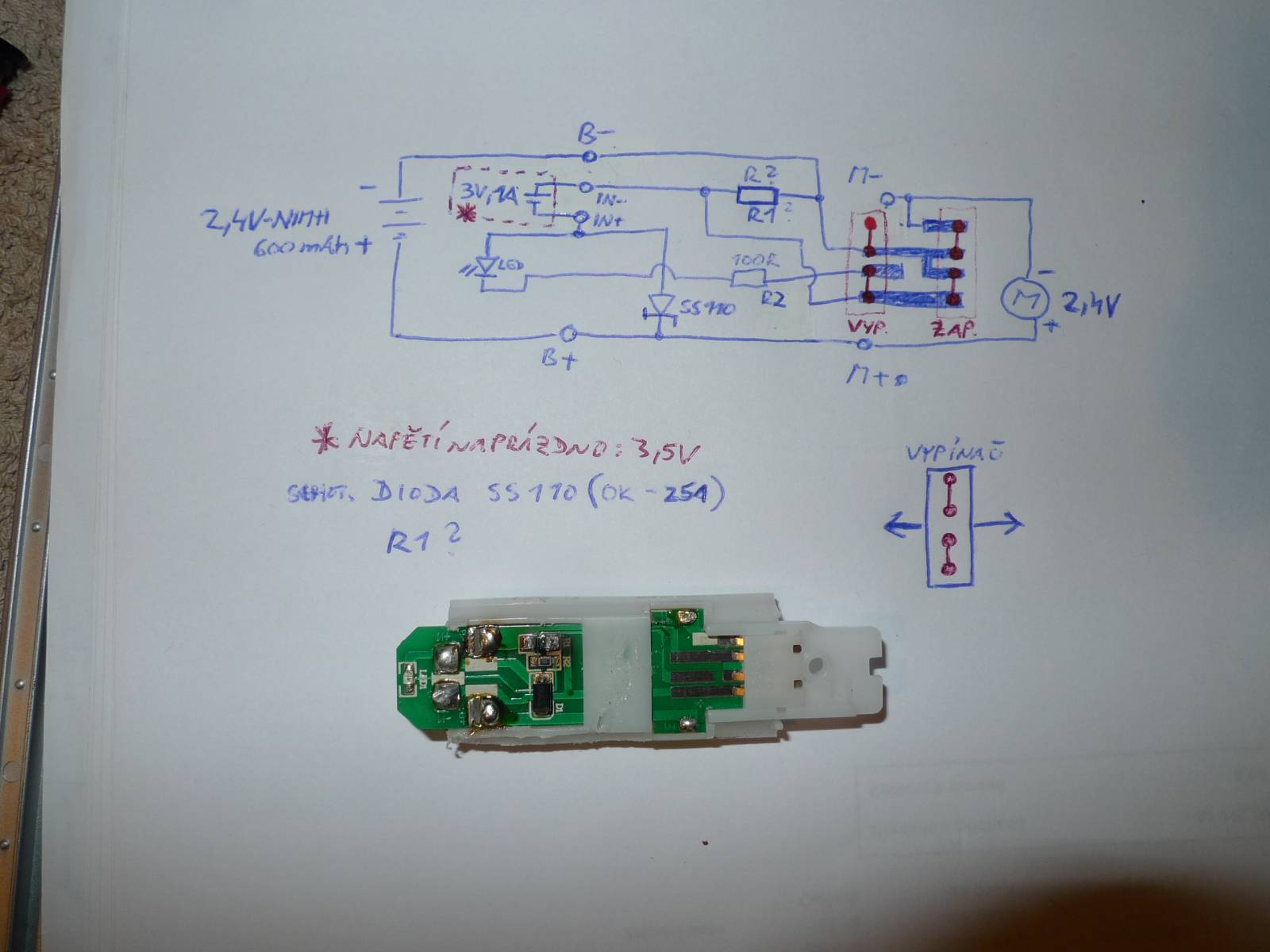

Prosím Vás o radu ohledně výpočtu odporu na desce zastřihovače vlasů Sencor SHP100. Žena k němu (neptejte se mě jak) připojila jiný zdroj (5V) a spálila odpor na desce a odnesly to i akumulátory (2x AAA 1,2V, 600mAh zapojené do série). Chci strojek opravit, ale nejsem si úplně jistý výpočtem odporu omezujícího proud ze zdroje do akumulátoru. Zdrojem je adaptér - asi spínaný zdroj se štítkem 3V, 1000mA - naprázdno naměřeno 3,5V. Posílám překreslené schéma zapojení.
Dioda SS110 by měla být v pořádku, na multimetru se objevila v propustném směru hodnota 251, v závěrném nekonečno.
Předpokládám, že dioda zde slouží ke snížení napětí na cca 2,7V pro správné nabíjení akumulátorů a spálený odpor R1 by měl snižovat proud zdroje. Bohužel reálné napětí za diodou jsem ještě neměřil, takže 2,7V je zatím odhad.
Pak mi odpor vychází: R= U/I = U za diodou (2,7V)/ {I zdroje (1A) - I nabíjecí (100mA)} = 3 Ohm. Mohlo by to takto být?
Děkuji všem za pomoc.
