Zdravím, soused starší pán mě požádal jestli bych mu neobjednal přes internet nějaký vypínač 2 rozběhový na cirkulárku motor 6kW aby mu nevypadával jistič 25 A
Nějaký vypínač jsem našel ceha-kdc.cz/...
ale elektrice moc nerozumím tak bych se chtěl zeptat jestli je tento vypínač na cirkulárku vhodný
Děkuji předem za rady
4x
Předpokládám, že chce přepínač Y/D...
A teď otázka, už ho pán někdy u motoru používal a chce ho jen vyměnit? Já jen proto, že třeba tento motor nemusí být vhodný pro rozběh... Prostě nemusí být 690/400V, ale 400/230V...
Vím ze zkušenosti, že ani poměrně velký motor (6kW) nemusí jít přepínačem rozbíhat...
4x

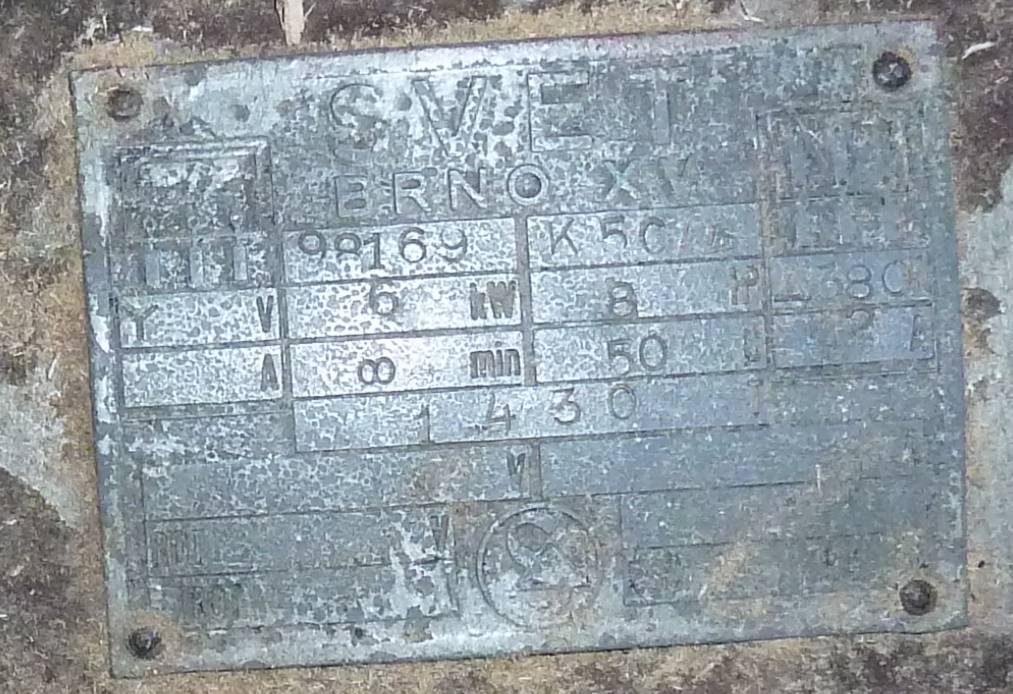

Štítek je sice "zmatený" a špatně čitelný, ale:
na začátku je v kolonce V označení Y (což je zapojení "do hvězdy"). Na konci je pak napětí 380, ale před tím se mi zdá, že je ještě, slabě viditelné, označení trojůhelníku. Což by znamenalo, že jde o napětí pro zapojení vinutí, na těch 380V do trojúhelníku. Což by pak znamenalo, že motor je přepínatelný Y/D. Ověřit by se to dalo jednoduše měřením tak, že by se zapojil do Y (pokud jde o klasickou svorkovnici motoru, 3 horní svorky propojit a přívod na spodní) a pak změřit odebíraný proud. Jmenovitý proud tohoto motoru je 12A (uvedeno pod 380) a i výpočtem. Pokud by při uvedeném zapojení do Y byl proud někde kolem 7 A pak jde o přepínatelný motor Y/D. Pokud by byl těch 12A, pak jde o motor nepřepínatelný přepínačem Y/D.
Jinak, pokud bude přepínatelný, tak uvedený přepínač by vyhovoval. I když by stačil i na menší proud (25-32A).
2x
Řešením je výkonově menší motor nebo softstartér. Je sice "trochu dražší", než jen přepínač hvězda / trojúhelník, ale vyřeší problém se stávajícím motorem...soft. něco jako tento, např., ale předem bych kontaktoval podporu a dodal jim parametry motoru, použití...

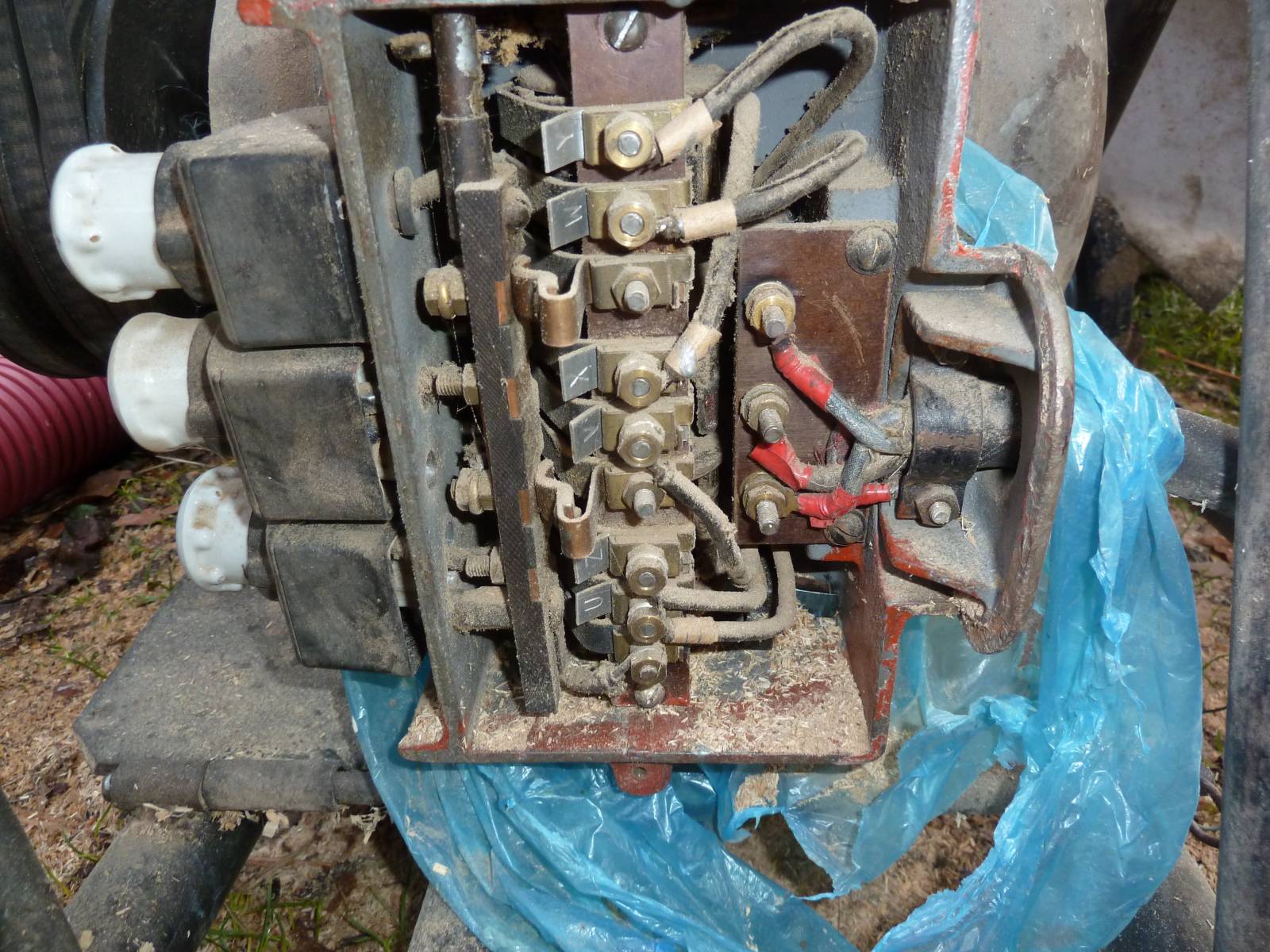

doplněno 14.12.19 13:58: Dejte ještě pro jistotu foto odkryté svorkovnice, je tam opravdu šest vývodů? Nebo jenom tři...?
V tom případě, kdy má motor 6 vývodů, jde použít přepínač hvězda / trojúhelník, např. od výrobce Obzor Zlín, KÓD: VSN20-9551-A4-V-PNC-Sxxx-KSC-OK6, zítra ještě zkontroluji, jestli jsem něco nepřehlédl...
2x

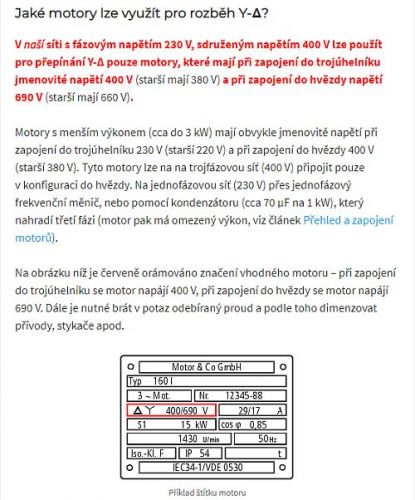

Každý motor, který má vyvedené konce vinutí jednotlivých cívek, lze použít pro rozběh hvězda/trojúhelník. Takže pokud má ten motor takto vyvedená konce vinutí, není problém použít rozběhový přepínač. Pro zapojení doporučuji využít služeb tznalého elektrikáře, ani já, přestože o tom něco vím, bych si asi na zapojení netroufal.

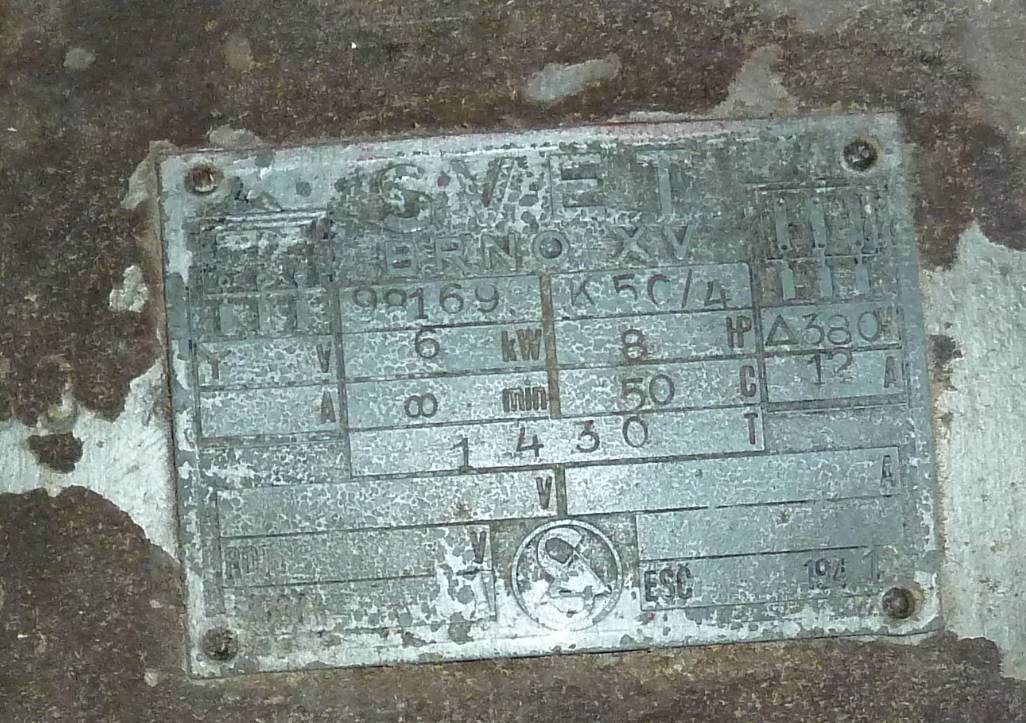

Udělal jsem nové lepší foto štítku motoru objevil se tam i trojuhelník

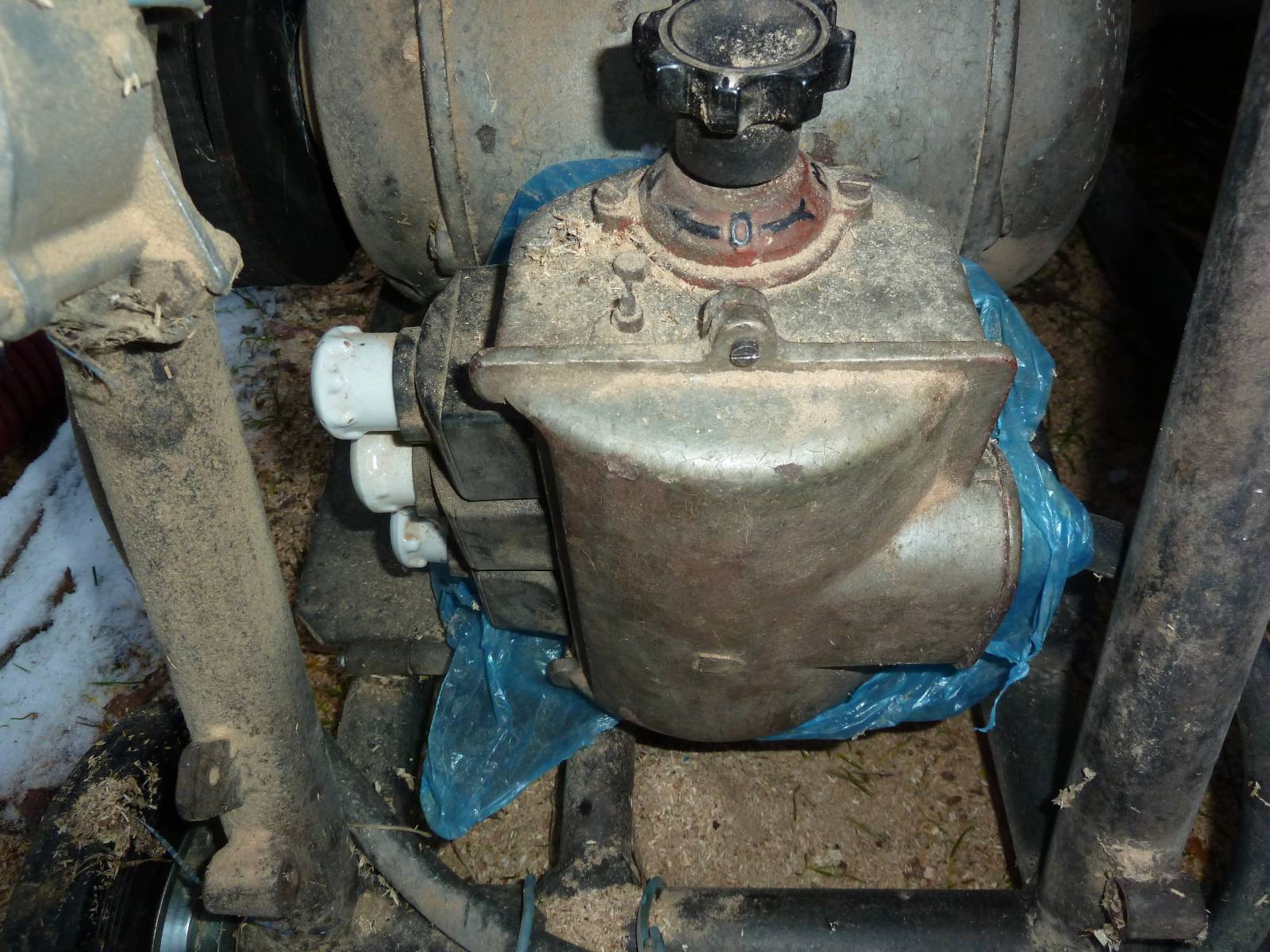

druhé foto je ten retro vypínač
