Zapojení elektroměru+HDO

Od: marek* 30.10.19 21:38

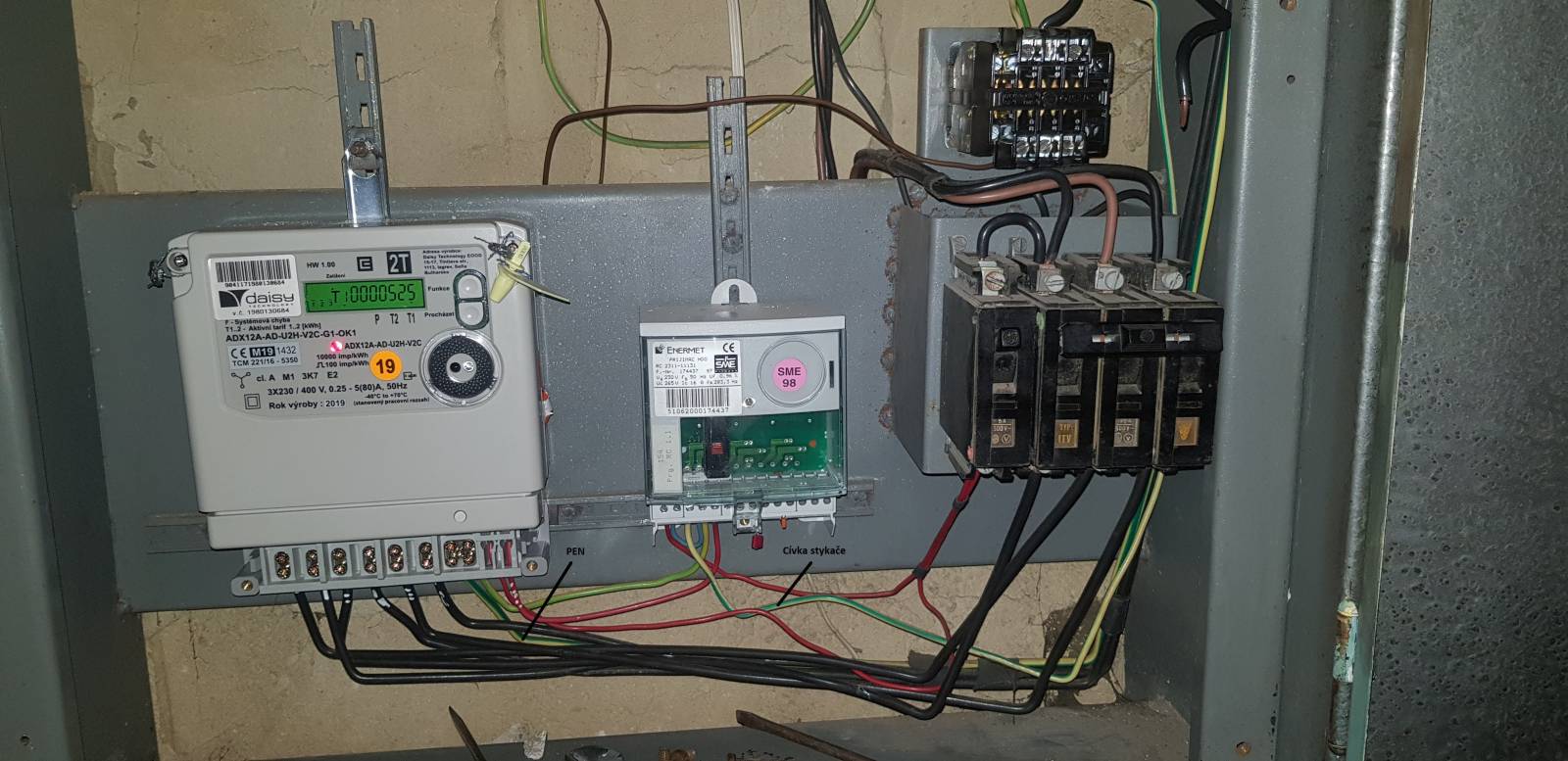

Zdravím...jsem elektrikář a u známé jsem přepojoval elektroměr, HDO a stykač z důvodů, že ji nějaké cca 2 roky "běžel" VT a stykač byl stále sepnutý. A když jsem to přepojil, tak mi nastalo to, že sice mi stykač sepnul, rozepnul jak měl při VT a NT, ale na elměru mi šipka stálé ukazovala vysoký tarif, ikdyž mi seplo na nízký tarif (podle času NT). Jak je to možné? Viz příloha zapojení

3 odpovědi na otázku

Řazeno dle hodnocení

magdon®

31.10.19 07:18

[?]

HDO Vám zřejmě ovládá stykač, ale již ne přepínání elektroměru. Něco máte špatně, ale z toho obrázku se toho moc poznat nedá. Překvapuje mě, že coby elektrikář, s oprávněním zasahovat do zaplombovaného zařízení chybu nedokážete najít.

[přidat komentář]

hop®

30.10.19 22:10

Drátky podle fotky vypadají, že jsou správně zapojené. I elektroměr může být nemocnÿ, konzultoval bych to s distributorem...

[přidat komentář]

hiawata®

31.10.19 15:45

Tak barevně to pominu je to nějaký zmatlaný...

A napájecí cívka (obvod přepínání)s e nezapojuje přes jistič, ale rovnou natvrdo z první fáze...

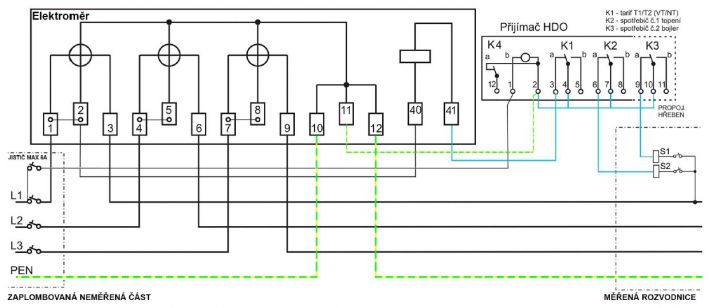

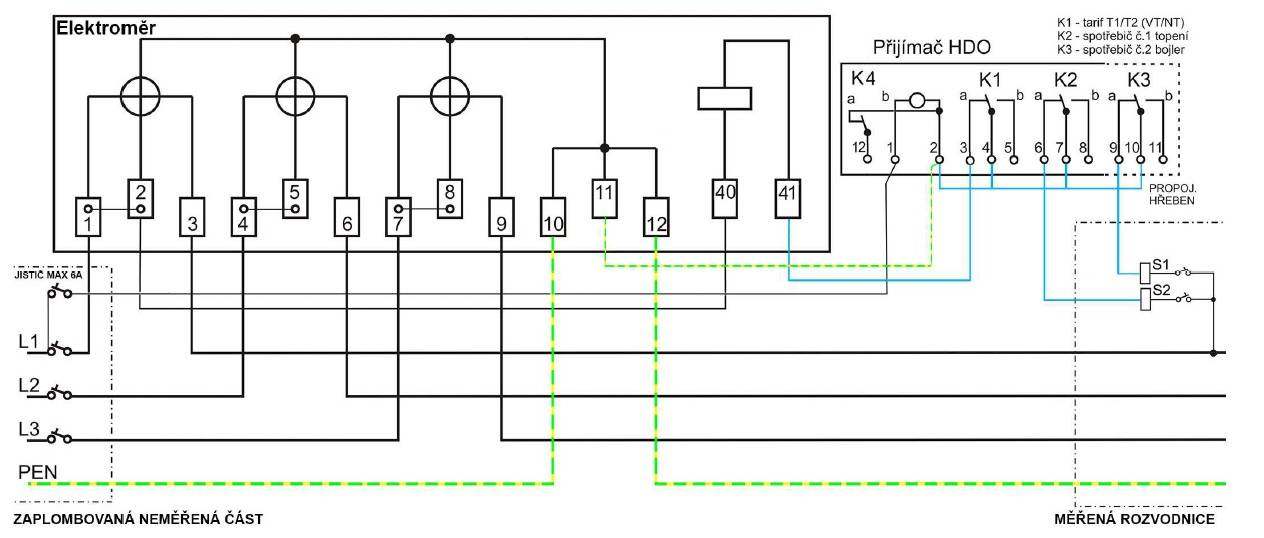

Zapojt o podle tohoto a pokud to nebude fungovat, tak zapřemýšlej a hlavně měř...

Divím se, že se do toho pouštíš bez nějakých větších znalostí...

[přidat komentář]
