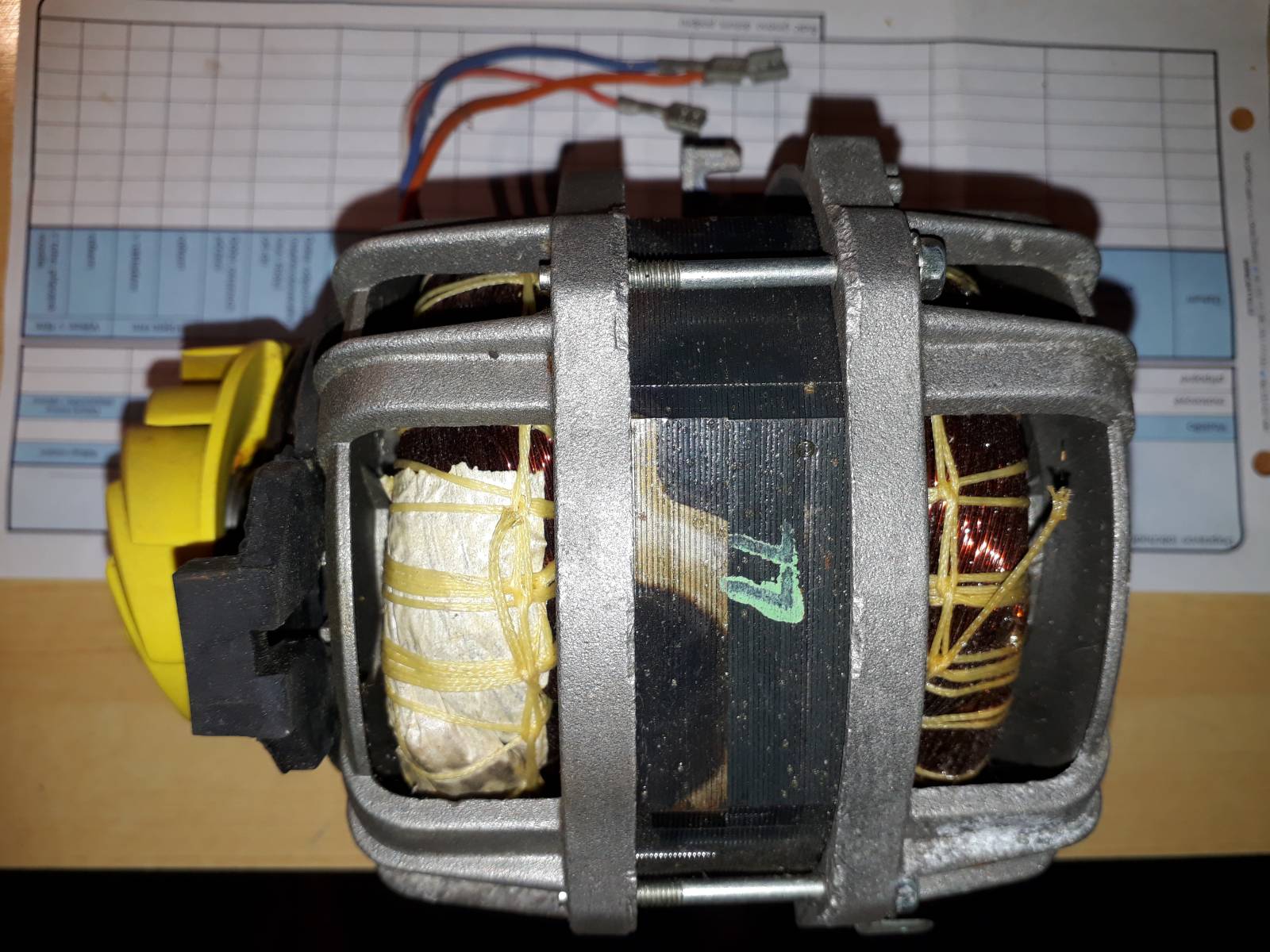

Dostal jsem malý asynchronní motor z čerpadla myčky,na kterém není žádné označení ani štítek.
Z motoru jdou 3 vodiče zakončené fastony.
Mezi vývody,jsem naměřil odpor 26,70 a 90 ohmů.
Potřebuji vědět,jak jsou tyto vodiče zapojeny.
Děkuji.
0x
Není na motoru něco takového? Dejte alespoň typ a výrobce myčky...
doplněno 22.10.19 19:58:
Jedná se o vypouštěcí nebo oběhové čerpadlo?
doplněno 22.10.19 21:52:
Třeba tady je Servisní návod na myčku Elektrolux, motor oběhového čerpadla na str.21 a dalších, možná pomůže...
0x
To je obyčejný asynchronní motor s kondenzátorem..
Ale...
Pomocí měření odporu a logiky vydedukuješ společný bod, alias uzel... A hlavní vinutí bude to, co má nižšší odpor a pomocné vinutí bude to, co má větší odpor... A teď začíná to nejhorší... Jaký kondenzátor , jakou hodnotu? Buď měřit proud pomocným vinutím, aby se nepřehřívalo... A podle toho přizpůsobit kapacitu.
Nejlepší by bylo zjistit z čeho přesně čerpadlo je...
Jo a a třeba tak... Uzel bude N vodič a mezi zbývající vývody zapojíš kondenzátor. Fázi zapojíš na ten vývod kde je ten vnitřní odpor nižší, teoreticky by se mělo točit dobrý směrem... Předpokládám, že není čerpadlo vadné a odpor vinutí je správný... Zpravdidla se pomocné nereverzní vinutí dělá slabší...
