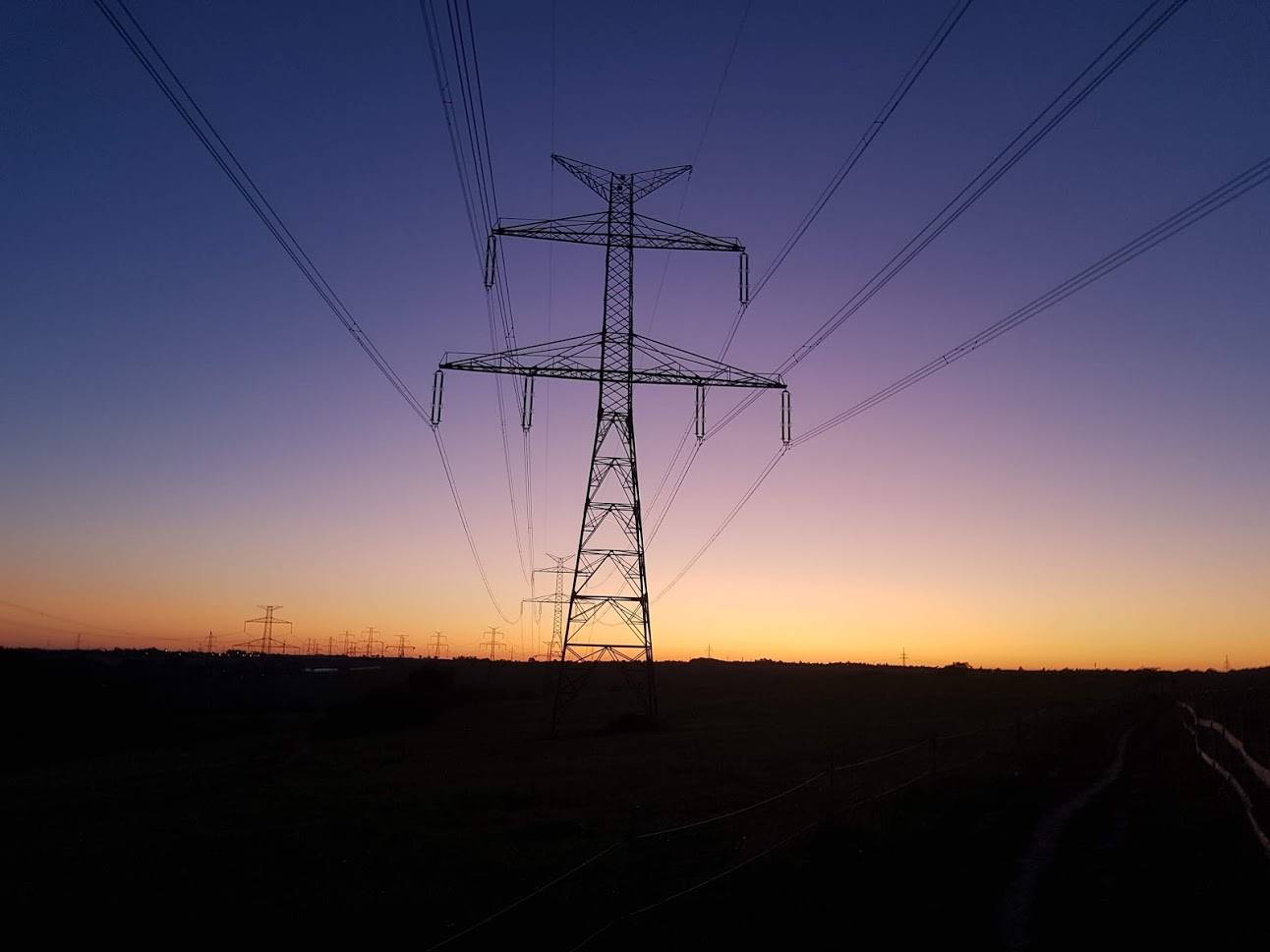

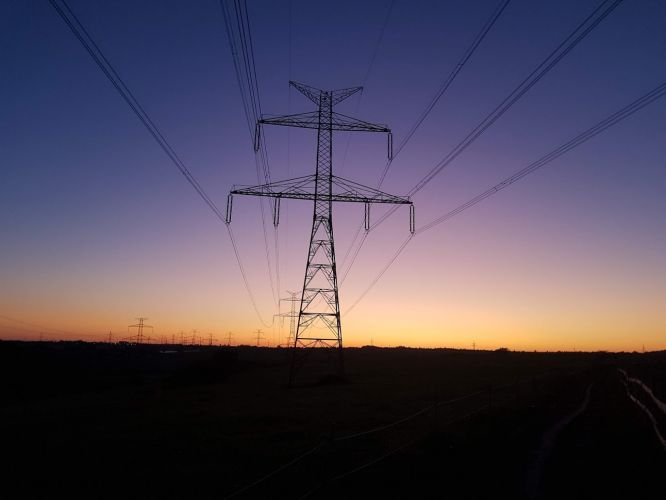

Rád bych se zeptal, jestli někdo tuší, jak jsou zapojené dráty na velmi vysokém napětí. Díval jsem se na stožár a tam je celkem 6 izolátorů, ovšem na každém jsou (asi spojené?) 3 dráty dohromady + tomu ještě nahoře dva tenké (viz. obrázek)
Znamená to, že ty 3 dráty na jednom izolátoru jsou vlastně 3 fáze?
4x
Na tom stožáru jsou 2 nezávislá 3fázová vedení. Ta lana nahoře jsou ochrana před bleskem a v posledních desetiletích v nich bývá zapleten optický kabel pro přenos informací.
3 dráty pro každou fázi jsou skutečně spojené a je to tak kvůli tak zvanému "skinefektu" (povrchová vodivost). Není taedy na každém jiná fáze, to by ani nešlo, jsou pár cm od sebe. Při VVN je přeskoková vzdálenost až několik metrů.
doplněno 22.09.19 07:44:
Skinefekt je sice při frekvenci 50 Hz malý, ale při délkách vedení a značnému proudu ve vodičích VVn není zanedbatelný.
mikihans:
Kdyby to bylo jen kvůli zvýšení kapacity vedení, tak by stačilo silnější lano, bylo by to i výrobně jednodušší, nemyslíš?
nebylo, mikihans má pravdu, je to ověřené v praxi, proto se používají běžně dva kabely s menším průřezem, protože se méně ohřívají...
Pravda je jiná
Cituji:
Jedinou cestou jak omezit dopady koróny je snížit napěťový gradient na povrchu vodiče, což vyžaduje zvýšení povrchu na takovou úroveň, kdy je napětí rovnoměrně rozloženo. Toho lze elegantně dosáhnout použitím uskupení znatelně menších parciálních vodičů označovaných jako svazkové vodiče s celkovou plochou odpovídající ploše plného ekvivalentního vodiče. Tento koncept se rychle projevil jako efektivní nástroj pro kontrolu intenzity elektrického pole na povrchu vodiče a z toho plynoucích projevů koróny. Vedení provozovaná na napěťových hladinách 400kV a více jsou bezvýhradně osazena svazkovými vodiči.
2x
Ne. tři dráty na jednom izolátoru je jedna fáze.
Protože tam je šest drátů, jedná se o dvě třífázová vedení.
Aha, a 3 dráty na jednu fázi jsou kvůli větší kapacitě? A ty dva slabé dráty nahoře jsou tedy nuláky?
.
