no to musíte zjistit který vodič je fáze, ale ne doutnavkovou zkoušečkou, nebo se podivat do vypínače, která barva se spíná, ale to je jen pomocná informace, ověřit je to NUTNOST
0x
Vzhledem k barvám vodičů v kabelu si vemte fázovou zkoušečku (šroubovák s doutnavkou) a najděte fázi, zda je na hnědém či na černém vodiči.

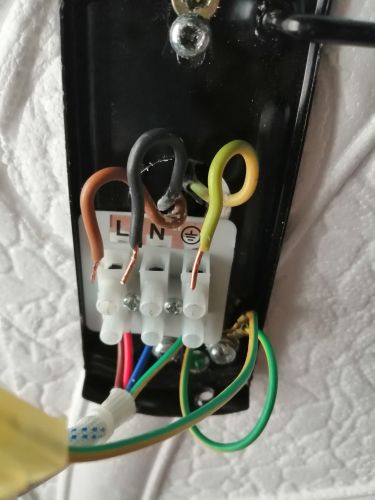

Dle popisků svorek je:
L - fáze
N - nulový vodič
PE - zemnící vodič zelenožlutý

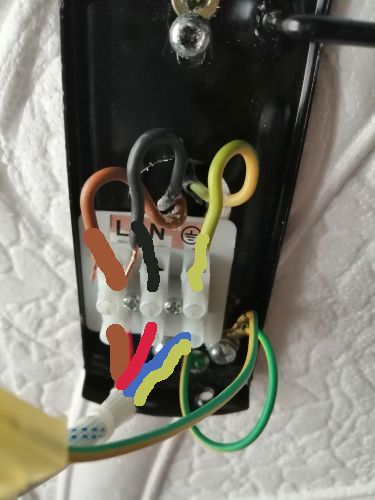

Dle obrázku jste si to připravil správně, ale místo černého by měl být modrý (proto ověřit).
Jinak černý je většinou L2 a šedý L3. Tento typ kabelu většinou vede k vypínačům, kde se spojuje a rozpojuje hnědý s černým (tam ovšem není černý L2 přívodní fáze, ale odvod fáze L1 do světla).
Možná jsem to napsal krkolomě a pro laika zmatečně, takže se držte první věty a měřte fázovkou.
Zase jedna hloupá odpověď. Co by lajk, nikdy nepoužívejte fázovku. Je to nebezpečné. Ta vám ukáže jakoukoli indukci. A vy jako lajk si s tím neporadíte. Musíte zjistit zkoušečkou napětí (např. takovou), v kterém vodiči je napětí při sepnutém vypínači.
Feraxi, jak zjistí Vaší zkoušečkou přívod ve vypínači? U stropu může svítit odpojený drát Fáze slabě díky indukci ve vedení, ale spíše ne (počítám, že bude špatně zeměn - bude stát na žebříku), takže naindukovanou Fázi spíše neuvidí a najde tu správnou co tam posílá přes vypínač.
Nehrotil bych to.
Samosebou je potřeba velká opatrnost. Pracujete s nebezpečným napětím.

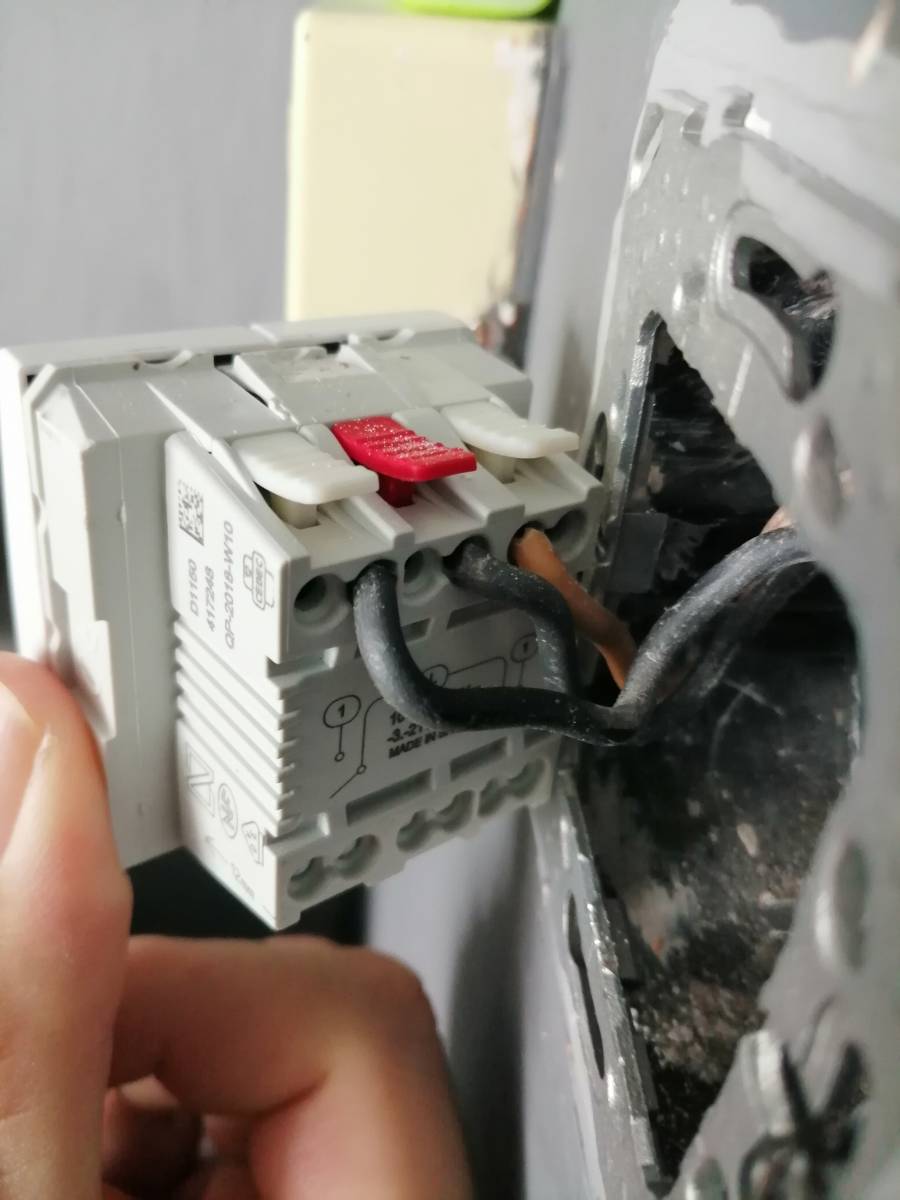

Aha, už chápu z fotky vypínače.
Je to přepínatelná fáze. Tedy hnědý a černý jsou oba L1 fáze a zelenožlutý je PEN. Je to soustava stará TN-C.
Zapojte tedy černý na L a zelenožlutý na zem větráku (PE) a z něj propojkou stejného průřezu na N větráku.
Hnědý nechte volný nebo do něj zapojte světlo a druhý konec na zelenožlutý větráku.
Pokud jsem to pochopil z fotky správně, tak jedním vypínačem ovládáte hnědý a druhým černý.

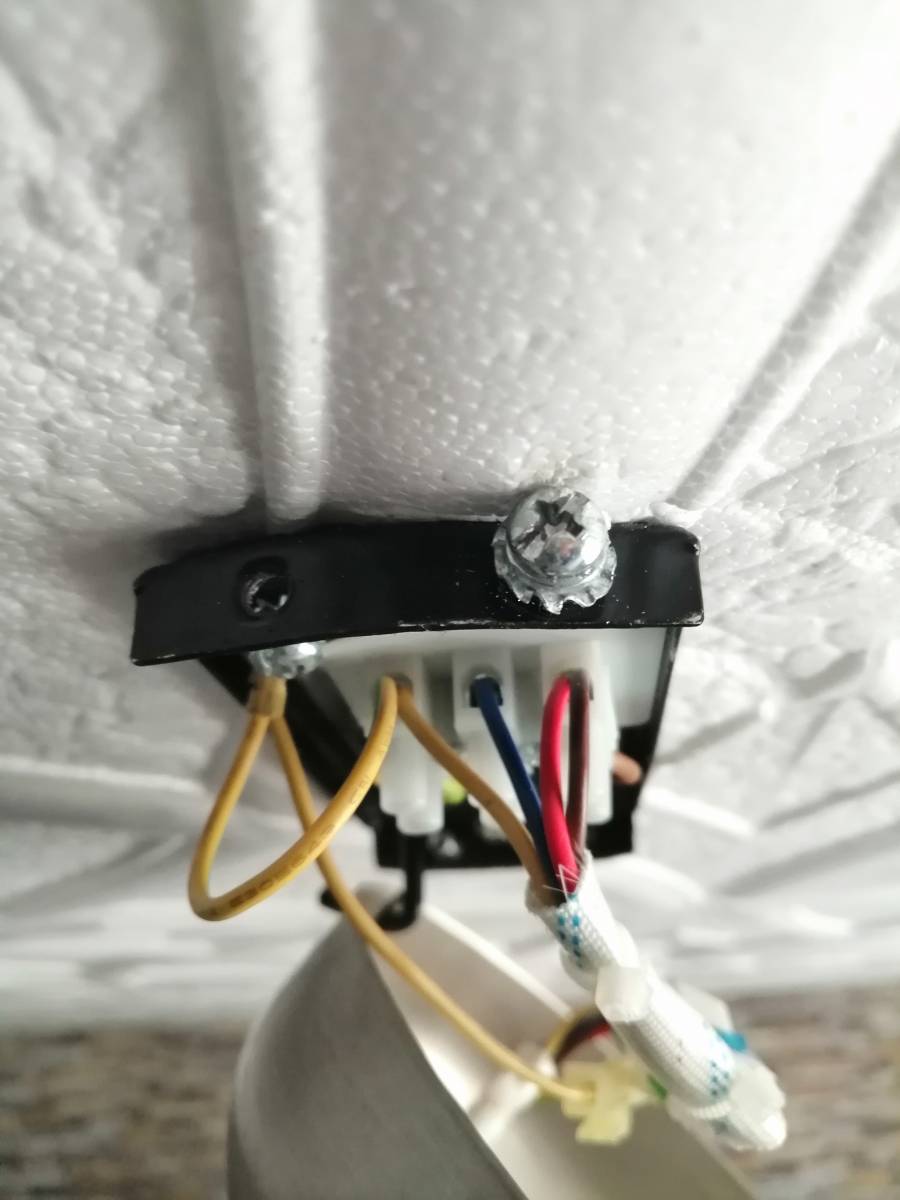

Byl tam původně lustr o více žárovkách s nezávislým spínáním.
Pozor. Ten volný drát (hnědý nebo černý), pokud nevyužijete a budete mít jen větrák, tak ho dobře izolujte. Bude pod spínačem na stropě živý a hrozil by zkrat. Ideální by byl jeden vypínač a ne dvojitý (pokud nebudete používat obě větve fáze.
Předpokládám, že hnědý a černý na stropě vedou přímo na vypínač na krajní kontakty a uprostřed vypínače je přívodní.
Z fotografie to vypadá na dvojvypínač (není přesně vidět označení), kdy na prostřední svorku má jít přívod a obě krajní jsou odvody.
Zelený drát propojit na kostru a nulu.
Černý drát na fazi
Hnědý drát na slabý hnědý co teď je v jedné svorkovnici s červeným...
Chtělo by to změřit.
.
Na druhou stranu když se takhle musíte ptát, zvažte jestli Vám to nemá udělat někdo znalý.
@requied, to je nehorší odpověď (amatérská), jaká může být. V elektrice si nehrajeme na odhady, ale vše musí být jisté. Naprosto zbytečná odpověď.
kuba87 - pokud se vám na stropě objevuje fáze v černém i hnědém vodiči, můžete rozdělit hnědý a červený vodič a každý připojit samostatně na hnědý a černý ze stropu. Pak můžete spínat světlo i ventilátor zvlášť.
@requied - sorry, trochu jsem to přehnal, ale vím co elektrika umí, viděl jsem několik smrťáků, tak někdy zareaguji ostřeji.
.
Chtělo by to změnit dávkování toho co berete na nervy...
0x

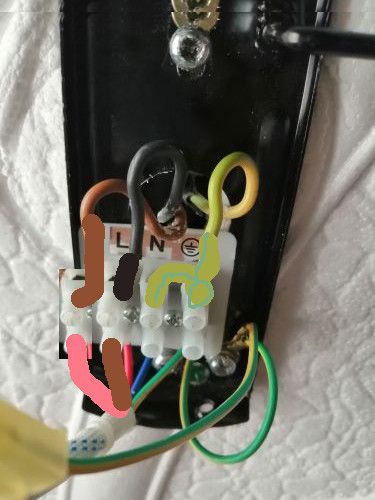

Zapoj dle obrázku. Zelenožlutý přívod nejprve vždy na zelenožlutý. Tedy PEN na PE a pak propojkou na N.
Aby ti stačila ta troj svorkovnice, tak zespoda dej modrý tenký a zelenožlutý tenký pod jednu spodní svorku a zeshora na ně dej zelenožlutý PEN přívod. Takto ušetříš na propojce viz. obr a nebotřebuješ 4čtyř svorku.
Já to rozmaloval se 4svorkou pro názornost.
Ale zde na obrázku není vypínač. Poku myslíte ten původní obrázek, tak pokud bude po zapnutí každé poloviny vypínače ve vodičích na stropě fáze, tak to zapojte jak zde bylo popsáno. Buď hnědý a červený dohromady (použijete jen jeden přívodní fázový vodič a druhý můžete zaizolovat) a poběží ventilátor se světlem, nebo hnědý a červený rozdělíte (připojíte každý na jeden fázový vodič ze stropu) a bude vám fungovat ventilátor i světlo, každý zvlášť.
