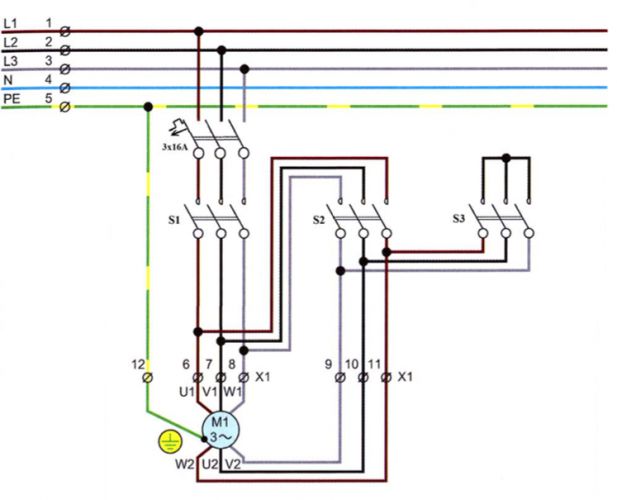

Motor má klasicky 6 svorek,
U1 V1 W1
W2 U2 V2
Rozběh pomocí stykačové kombinace.
doplněno 11.07.19 12:12: Abych doplnil, řeším vypadávání hlavního jističe u 250 kW motoru kompresoru při přepnutí so trojúhelníku. Minulý týden běžel ok, kompresor se přesunul, hlavní přívod zůstal stejný, měněny pouze vývody do motoru, které by měly být (snad) zapojeny stejně jako předtím. Průřez vodičů větší než předtím. Zkusili jsme rozběhové relé protáhnout z původních 6s na 10s a beze změny. Tak řeším, zda se může stát, aby šel motor při přepnutí do protisměru. Ale to by asi udělalo slušnou ránu.
3x
Odpověď od elektro samouka je: ano, lze to.
Při zapojování elektromotoru s rozběhem hvězda - troúhelník se provádí sfázování.
Při zapnutí do hvězdy na fázích "nezáleží", protože jsou na druhých koncích přes stykač hvězdy propojené.
Problém nastane po vypnutí stykače hvězda a zapnutí stykače trojúhelník.
Nejhorší varianta je, že po přepnutí do troúhelníku se má motor roztočit na opačnou stranu, než se točí v zapopjení do hvězdy.
Pak je možnost, že se motor po přepnutí do trojúhelníku prostě zastaví. (jako když ho odpojíš od elektriky).
Poslední možnost je, že máš správné sfázování a motor se po přepnutí točí dál a můžeš z něj odebírat jmenovitý výkon.
Nakonec nebyl problém v zapojení, ale v kompresoru, který si neuměl "odlehčit" při startu a šel hned do tlaku, takže byl proud při startu příliš vysoký. Tomu už já nerozumím, není to můj obor, každopádně problém byl vyřešen a já si oddychl
